L - 60

700 mm

900 mm

1200 mm

711 mm

911 mm

1211 mm

651 mm

851 mm

1151 mm

600700

1 pz

600900

1 pz

601200

1 pz

40 pz

40 pz

40 pz

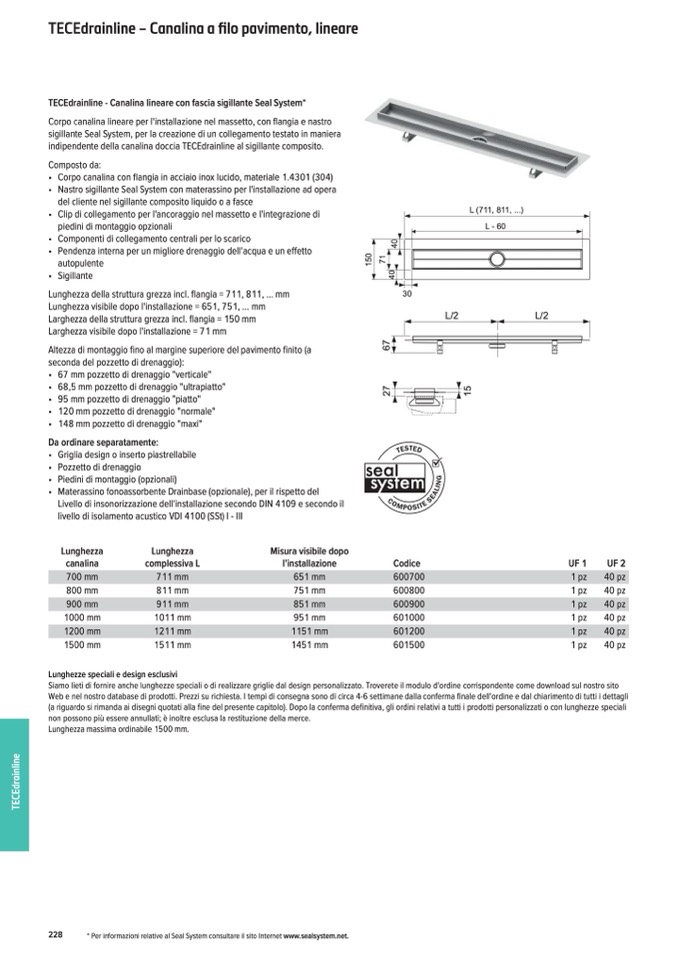

TECEdrainline – Canalina a filo pavimento, lineare

TECEdrainline - Canalina lineare con fascia sigillante Seal System*

Corpo canalina lineare per l'installazione nel massetto, con flangia e nastro

sigillante Seal System, per la creazione di un collegamento testato in maniera

indipendente della canalina doccia TECEdrainline al sigillante composito.

Composto da:

• Corpo canalina con flangia in acciaio inox lucido, materiale 1.4301 (304)

• Nastro sigillante Seal System con materassino per l'installazione ad opera

del cliente nel sigillante composito liquido o a fasce

• Clip di collegamento per l'ancoraggio nel massetto e l'integrazione di

piedini di montaggio opzionali

• Componenti di collegamento centrali per lo scarico

• Pendenza interna per un migliore drenaggio dell'acqua e un effetto

autopulente

• Sigillante

Lunghezza della struttura grezza incl. flangia = 711, 811, ... mm

30

Lunghezza visibile dopo l'installazione = 651, 751, ... mm

Larghezza della struttura grezza incl. flangia = 150 mm

Larghezza visibile dopo l'installazione = 71 mm

Altezza di montaggio fino al margine superiore del pavimento finito (a

seconda del pozzetto di drenaggio):

• 67 mm pozzetto di drenaggio "verticale"

• 68,5 mm pozzetto di drenaggio "ultrapiatto"

• 95 mm pozzetto di drenaggio "piatto"

• 120 mm pozzetto di drenaggio "normale"

• 148 mm pozzetto di drenaggio "maxi"

Da ordinare separatamente:

• Griglia design o inserto piastrellabile

• Pozzetto di drenaggio

• Piedini di montaggio (opzionali)

• Materassino fonoassorbente Drainbase (opzionale), per il rispetto del

Livello di insonorizzazione dell'installazione secondo DIN 4109 e secondo il

livello di isolamento acustico VDI 4100 (SSt) I - III

L (711, 811, ...)

L/2

L/2

Lunghezza

canalina

800 mm

1000 mm

1500 mm

Lunghezza

complessiva L

811 mm

1011 mm

1511 mm

Misura visibile dopo

l’installazione

Codice

751 mm

600800

951 mm

601000

1451 mm

601500

UF 1

1 pz

1 pz

1 pz

UF 2

40 pz

40 pz

40 pz

Lunghezze speciali e design esclusivi

Siamo lieti di fornire anche lunghezze speciali o di realizzare griglie dal design personalizzato. Troverete il modulo d'ordine corrispondente come download sul nostro sito

Web e nel nostro database di prodotti. Prezzi su richiesta. I tempi di consegna sono di circa 4-6 settimane dalla conferma finale dell'ordine e dal chiarimento di tutti i dettagli

(a riguardo si rimanda ai disegni quotati alla fine del presente capitolo). Dopo la conferma definitiva, gli ordini relativi a tutti i prodotti personalizzati o con lunghezze speciali

non possono più essere annullati; è inoltre esclusa la restituzione della merce.

Lunghezza massima ordinabile 1500 mm.

228

* Per informazioni relative al Seal System consultare il sito Internet www.sealsystem.net.
