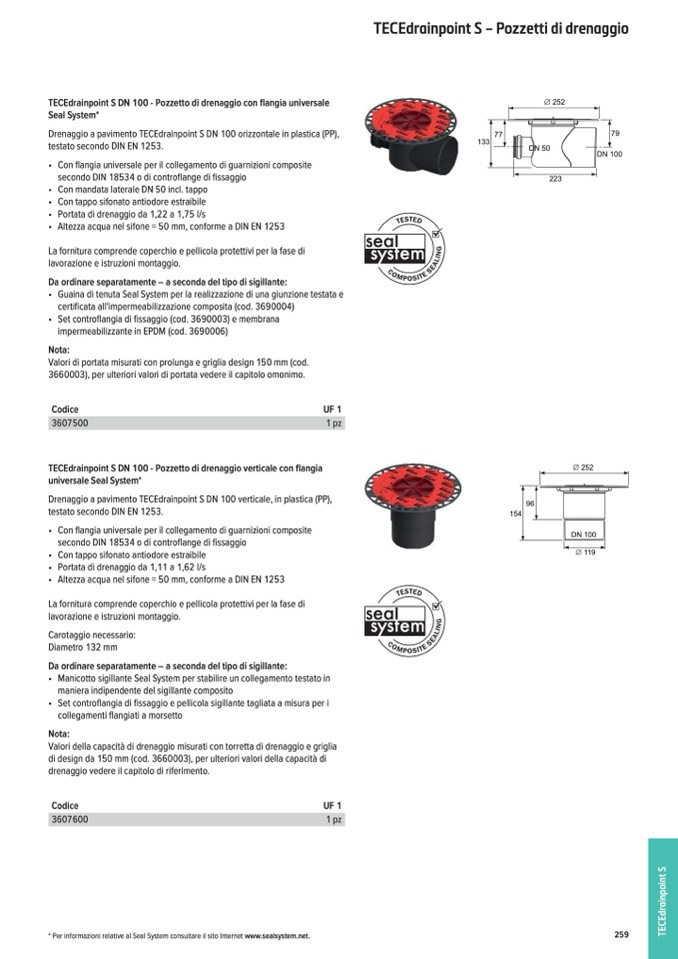

TECEdrainpoint S – Pozzetti di drenaggio

TECEdrainpoint S DN 100 - Pozzetto di drenaggio con flangia universale

Seal System*

Drenaggio a pavimento TECEdrainpoint S DN 100 orizzontale in plastica (PP),

testato secondo DIN EN 1253.

• Con flangia universale per il collegamento di guarnizioni composite

secondo DIN 18534 o di controflange di

fissaggio

• Con mandata laterale DN 50 incl. tappo

• Con tappo sifonato antiodore estraibile

• Portata di drenaggio da 1,22 a 1,75 l/s

• Altezza acqua nel sifone = 50 mm, conforme a DIN EN 1253

La fornitura comprende coperchio e pellicola protettivi per la fase di

lavorazione e istruzioni montaggio.

Da ordinare separatamente – a seconda del tipo di sigillante:

• Guaina di tenuta Seal System per la realizzazione di una giunzione testata e

certificata all'impermeabilizzazione composita (cod. 3690004)

133

∅ 252

223

79

DN 100

77

DN 50

• Set controflangia di fissaggio (cod. 3690003) e membrana

impermeabilizzante in EPDM (cod. 3690006)

Nota:

Valori di portata misurati con prolunga e griglia design 150 mm (cod.

3660003), per ulteriori valori di portata vedere il capitolo omonimo.

Codice

3607500

TECEdrainpoint S DN 100 - Pozzetto di drenaggio verticale con flangia

universale Seal System*

UF 1

1 pz

Drenaggio a pavimento TECEdrainpoint S DN 100 verticale, in plastica (PP),

testato secondo DIN EN 1253.

• Con flangia universale per il collegamento di guarnizioni composite

secondo DIN 18534 o di controflange di

fissaggio

• Con tappo sifonato antiodore estraibile

• Portata di drenaggio da 1,11 a 1,62 l/s

• Altezza acqua nel sifone = 50 mm, conforme a DIN EN 1253

La fornitura comprende coperchio e pellicola protettivi per la fase di

lavorazione e istruzioni montaggio.

Carotaggio necessario:

Diametro 132 mm

Da ordinare separatamente – a seconda del tipo di sigillante:

• Manicotto sigillante Seal System per stabilire un collegamento testato in

maniera indipendente del sigillante composito

• Set controflangia di fissaggio e pellicola sigillante tagliata a misura per i

collegamenti flangiati a morsetto

Nota:

Valori della capacità di drenaggio misurati con torretta di drenaggio e griglia

di design da 150 mm (cod. 3660003), per ulteriori valori della capacità di

drenaggio vedere il capitolo di riferimento.

96

154

∅ 252

∅ 119

DN 100

Codice

3607600

UF 1

1 pz

* Per informazioni relative al Seal System consultare il sito Internet www.sealsystem.net.
