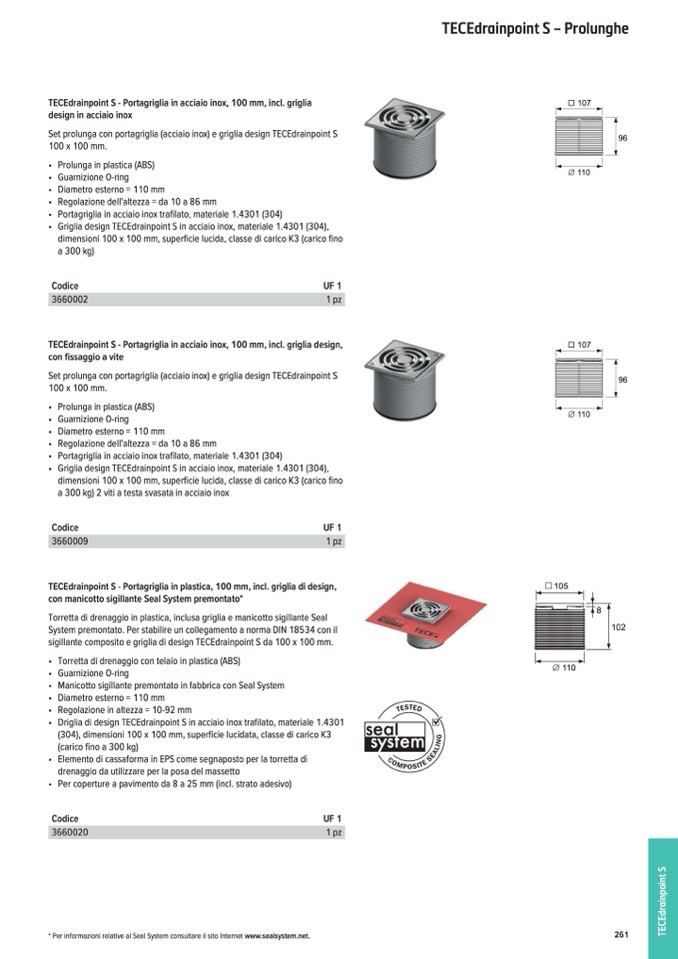

TECEdrainpoint S - Portagriglia in acciaio inox, 100 mm, incl. griglia
design in acciaio inox
Set prolunga con portagriglia (acciaio inox) e griglia design TECEdrainpoint S
100 x 100 mm.
• Prolunga in plastica (ABS)
• Guarnizione O-ring
• Diametro esterno = 110 mm
• Regolazione dell'altezza = da 10 a 86 mm
• Portagriglia in acciaio inox trafilato, materiale 1.4301 (304)
• Griglia design TECEdrainpoint S in acciaio inox, materiale 1.4301 (304),
dimensioni 100 x 100 mm, superficie lucida, classe di carico K3 (carico fino
a 300 kg)
Codice
UF 1
3660002
1 pz
TECEdrainpoint S - Portagriglia in acciaio inox, 100 mm, incl. griglia design,
con fissaggio a vite
Set prolunga con portagriglia (acciaio inox) e griglia design TECEdrainpoint S
100 x 100 mm.
• Prolunga in plastica (ABS)
• Guarnizione O-ring
• Diametro esterno = 110 mm
• Regolazione dell'altezza = da 10 a 86 mm
• Portagriglia in acciaio inox trafilato, materiale 1.4301 (304)
• Griglia design TECEdrainpoint S in acciaio inox, materiale 1.4301 (304),
dimensioni 100 x 100 mm, superficie lucida, classe di carico K3 (carico fino
a 300 kg) 2 viti a testa svasata in acciaio inox
Codice
UF 1
3660009
1 pz
TECEdrainpoint S - Portagriglia in plastica, 100 mm, incl. griglia di design,
con manicotto sigillante Seal System premontato*
Torretta di drenaggio in plastica, inclusa griglia e manicotto sigillante Seal
System premontato. Per stabilire un collegamento a norma DIN 18534 con il
sigillante composito e griglia di design TECEdrainpoint S da 100 x 100 mm.
• Torretta di drenaggio con telaio in plastica (ABS)
• Guarnizione O-ring
• Manicotto sigillante premontato in fabbrica con Seal System
• Diametro esterno = 110 mm
• Regolazione in altezza = 10-92 mm
• Driglia di design TECEdrainpoint S in acciaio inox trafilato, materiale 1.4301
(304), dimensioni 100 x 100 mm, superficie lucidata, classe di carico K3
107
∅ 110
96
(carico fino a 300 kg)
• Elemento di cassaforma in EPS come segnaposto per la torretta di
drenaggio da utilizzare per la posa del massetto
• Per coperture a pavimento da 8 a 25 mm (incl. strato adesivo)
Codice
3660020
UF 1
1 pz
* Per informazioni relative al Seal System consultare il sito Internet www.sealsystem.net.
261
TECEdrainpoint S – Prolunghe
105
∅ 110
8
102
107
∅ 110
96
T
E
C
E
d
r
a
i
n
p
o
i
n
t
S
