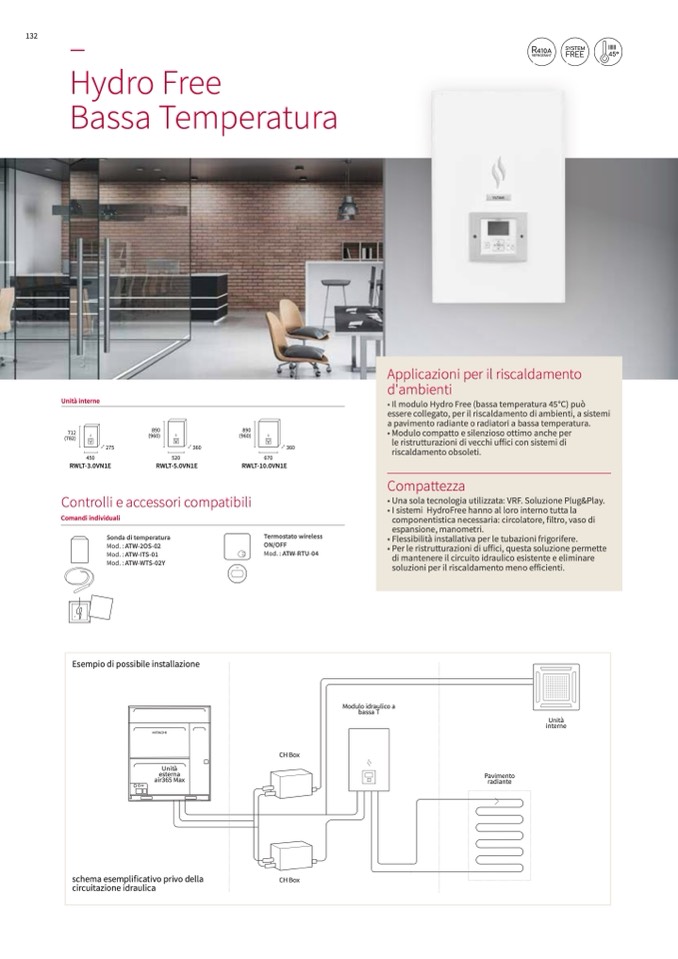

132

–

Hydro Free

Bassa Temperatura

Applicazioni per il riscaldamento

d'ambienti

• Il modulo Hydro Free (bassa temperatura 45°C) può

essere collegato, per il riscaldamento di ambienti, a sistemi

a pavimento radiante o radiatori a bassa temperatura.

• Modulo compatto e silenzioso ottimo anche per

le ristrutturazioni di vecchi uffici con sistemi di

riscaldamento obsoleti.

Unità interne

712

(782)

890

(960)

890

(960)

RWLT-10.0VN1E

275

450

360

520

360

670

RWLT-3.0VN1E

RWLT-5.0VN1E

Controlli e accessori compatibili

Comandi individuali

Sonda di temperatura

Mod. : ATW-2OS-02

Mod. : ATW-ITS-01

Mod. : ATW-WTS-02Y

Termostato wireless

ON/OFF

Mod. : ATW-RTU-04

Esempio di possibile installazione

CH Box

CH Box

Pavimento

radiante

Modulo idraulico a

bassa T

Unità

interne

Unità

esterna

air365 Max

schema esemplificativo privo della

circuitazione idraulica

Compattezza

• Una sola tecnologia utilizzata: VRF. Soluzione Plug&Play.

• I sistemi HydroFree hanno al loro interno tutta la

componentistica necessaria: circolatore, filtro, vaso di

espansione, manometri.

• Flessibilità installativa per le tubazioni frigorifere.

• Per le ristrutturazioni di uffici, questa soluzione permette

di mantenere il circuito idraulico esistente e eliminare

soluzioni per il riscaldamento meno efficienti.
