141

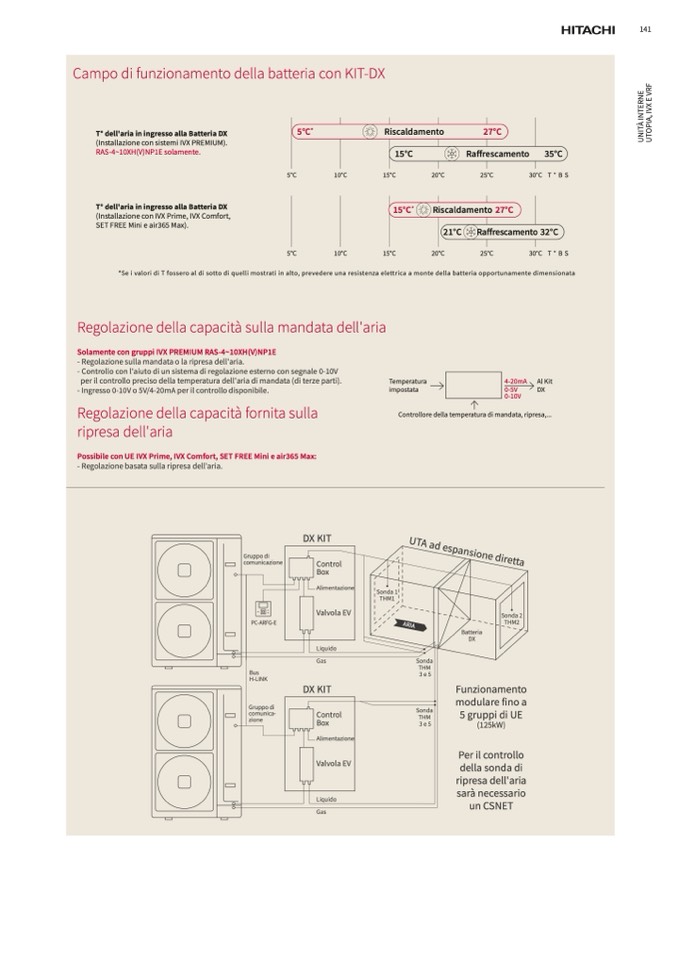

Campo di funzionamento della batteria con KIT-DX

T° dell'aria in ingresso alla Batteria DX

5°C

*

(Installazione con sistemi IVX PREMIUM).

RAS-4~10XH(V)NP1E solamente.

Riscaldamento

27°C

T° dell'aria in ingresso alla Batteria DX

(Installazione con IVX Prime, IVX Comfort,

SET FREE Mini e air365 Max).

15°C

*

Riscaldamento 27°C

21°C Raffrescamento 32°C

- Regolazione basata sulla ripresa dell'aria.

Gruppo di

comunicazione

Bus

H-LINK

Gruppo di

comunica-

zione

DX KIT

Control

Box

Alimentazione

Valvola EV

Liquido

Gas

DX KIT

Gas

Sonda 1

THM1

5°C

10°C

15°C

15°C

20°C

Raffrescamento

25°C

30°C

35°C

T ° B S

5°C

*Se i valori di T fossero al di sotto di quelli mostrati in alto, prevedere una resistenza elettrica a monte della batteria opportunamente dimensionata

10°C

Regolazione della capacit

à sulla mandata dell'aria

Solamente con gruppi IVX PREMIUM RAS-4~10XH(V)NP1E

- Regolazione sulla mandata o la ripresa dell'aria.

- Controllo con l'aiuto di un sistema di regolazione esterno con segnale 0-10V

per il controllo preciso della temperatura dell'aria di mandata (di terze parti).

- Ingresso 0-10V o 5V/4-20mA per il controllo disponibile.

Regolazione della capacit

à fornita sulla

ripresa dell'aria

Possibile con UE IVX Prime, IVX Comfort, SET FREE Mini e air365 Max:

Temperatura

impostata

4-20mA Al Kit

0-5V

DX

0-10V

15°C

20°C

25°C

30°C T ° B S

Controllore della temperatura di mandata, ripresa,...

Sonda

THM

3 e5

Batteria

DX

Funzionamento

modulare fino a

5 gruppi di UE

(125kW)

Per il controllo

della sonda di

ripresa dell'aria

sarà necessario

un CSNET

Sonda 2

THM2

PC-ARFG-E

UTA ad espansione diretta

ARIA

Control

Box

Alimentazione

Valvola EV

Liquido

Sonda

THM

3 e5

U

N

I

T

A

̀

I

N

T

E

R

N

E

U

T

O

P

I

A

,

I

V

X

E

V

R

F
