158

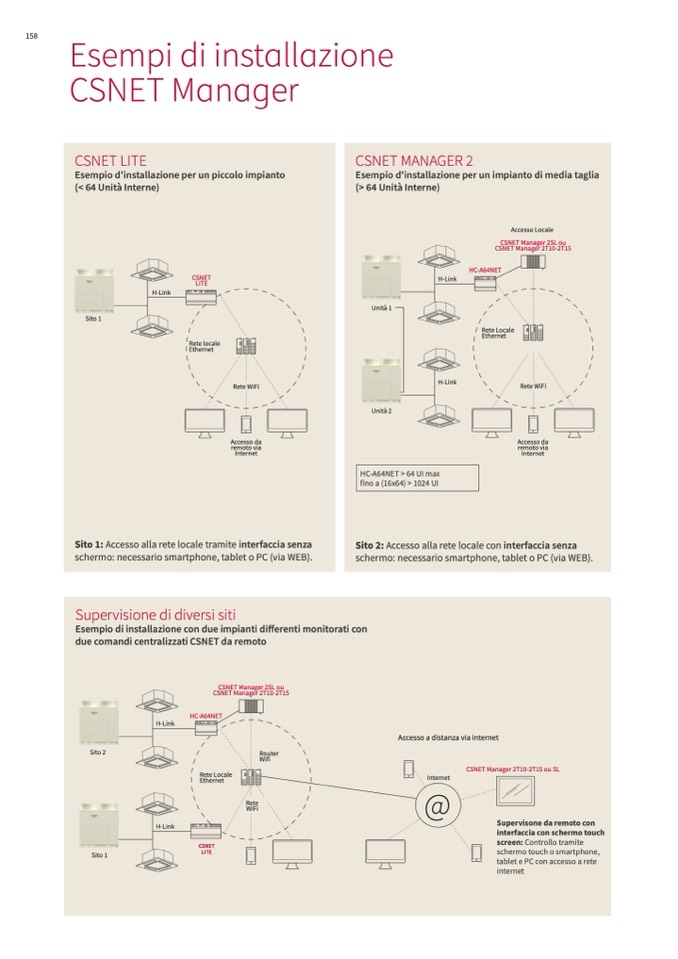

Esempi di installazione

CSNET Manager

CSNET LITE

Esempio d'installazione per un piccolo impianto

(< 64 Unità Interne)

H-Link

CSNET

LITE

Rete locale

Ethernet

Sito 1

Rete WiFi

Accesso da

remoto via

Internet

Sito 1: Accesso alla rete locale tramite interfaccia senza

schermo: necessario smartphone, tablet o PC (via WEB).

CSNET MANAGER 2

Esempio d'installazione per un impianto di media taglia

(> 64 Unità Interne)

Unità 1

Unità 2

Accesso Locale

CSNET Manager 2SL ou

CSNET Manager 2T10-2T15

HC-A64NET

H-Link

H-Link

Rete Locale

Ethernet

Rete WiFi

Accesso da

remoto via

Internet

HC-A64NET > 64 UI max

fino a (16x64) > 1024 UI

Sito 2: Accesso alla rete locale con interfaccia senza

schermo: necessario smartphone, tablet o PC (via WEB).

Supervisione di diversi siti

Esempio di installazione con due impianti differenti monitorati con

due comandi centralizzati CSNET da remoto

HC-A64NET

H-Link

H-Link

Accesso a distanza via internet

CSNET Manager 2SL ou

CSNET Manager 2T10-2T15

Sito 2

Sito 1

Router

Wifi

Rete Locale

Ethernet

CSNET

LITE

Rete

WiFi

Internet

@

CSNET Manager 2T10-2T15 ou SL

Supervisone da remoto con

interfaccia con schermo touch

screen: Controllo tramite

schermo touch o smartphone,

tablet e PC con accesso a rete

internet
