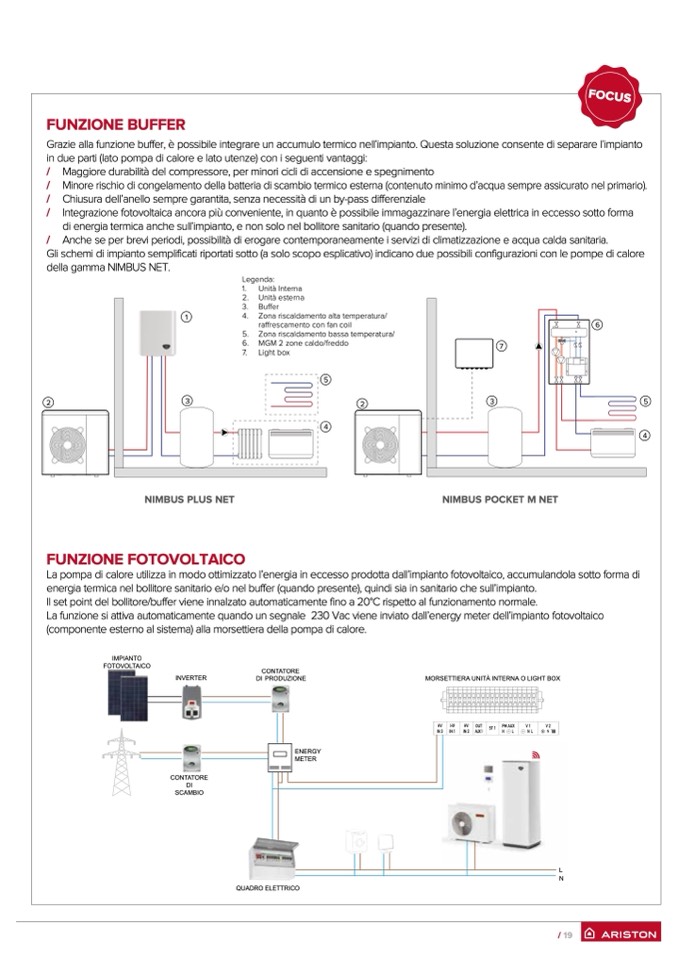

FUNZIONE BUFFER
Grazie alla funzione buffer, è possibile integrare un accumulo termico nell’impianto. Questa soluzione consente di separare l’impianto
in due parti (lato pompa di calore e lato utenze) con i seguenti vantaggi:
/ Maggiore durabilit
à del compressore, per minori cicli di accensione e spegnimento
/ Minore rischio di congelamento della batteria di scambio termico esterna (contenuto minimo d’acqua sempre assicurato nel primario).
/ Chiusura dell’anello sempre garantita, senza necessità di un by-pass differenziale
/ Integrazione fotovoltaica ancora più conveniente, in quanto è possibile immagazzinare l’energia elettrica in eccesso sotto forma
di energia termica anche sull’impianto, e non solo nel bollitore sanitario (quando presente).
/ Anche se per brevi periodi, possibilit
à di erogare contemporaneamente i servizi di climatizzazione e acqua calda sanitaria.
Gli schemi di impianto semplificati riportati sotto (a solo scopo esplicativo) indicano due possibili configurazioni con le pompe di calore
della gamma NIMBUS NET.
NIMBUS PLUS NET
FUNZIONE FOTOVOLTAICO
NIMBUS POCKET M NET
IMPIANTO
FOTOVOLTAICO
CONTATORE
DI PRODUZIONE
ENERGY
METER
1
4.
Zona riscaldamento alta temperatura/
INVERTER
CONTATORE
DI
SCAMBIO
MORSETTIERA UNITÀ INTERNA O LIGHT BOX
Legenda:
1.
Unità Interna
2. Unità esterna
3. Buffer
raffrescamento con fan coil
5. Zona riscaldamento bassa temperatura/
6. MGM 2 zone caldo/freddo
7.
Light box
6
5
2
3
2
3
5
QUADRO ELETTRICO
4
La pompa di calore utilizza in modo ottimizzato l’energia in eccesso prodotta dall’impianto fotovoltaico, accumulandola sotto forma di
energia termica nel bollitore sanitario e/o nel buffer (quando presente), quindi sia in sanitario che sull’impianto.
Il set point del bollitore/buffer viene innalzato automaticamente fino a 20°C rispetto al funzionamento normale.
La funzione si attiva automaticamente quando un segnale 230 Vac viene inviato dall’energy meter dell’impianto fotovoltaico
(componente esterno al sistema) alla morsettiera della pompa di calore.
7
HV
HV
HV
OUT
ST 1
PM AUX
V 1
V 2
IN
3
IN
1
IN
2
AUX1
N
L
NL
L
N
