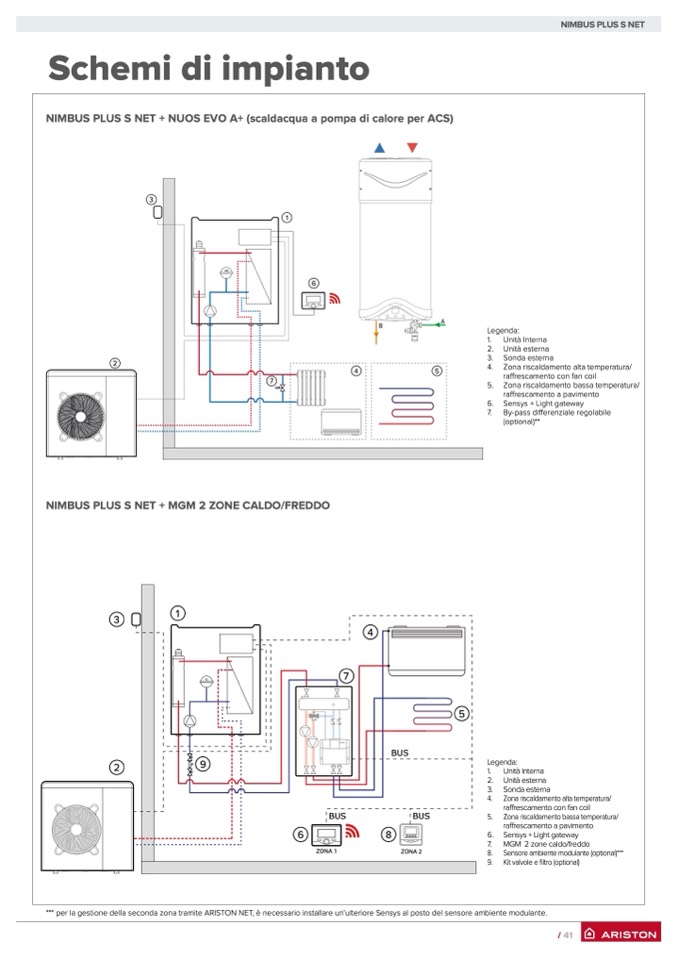

Schemi di impianto

NIMBUS PLUS S NET + NUOS EVO A+ (scaldacqua a pompa di calore per ACS)

2

Legenda:

1.

Unità Interna

2. Unità esterna

3. Sonda esterna

4. Zona riscaldamento alta temperatura/

raffrescamento con fan coil

5. Zona riscaldamento bassa temperatura/

raffrescamento a pavimento

6. Sensys + Light gateway

7.

By-pass differenziale regolabile

3

VE

1

NIMBUS PLUS S NET + MGM 2 ZONE CALDO/FREDDO

1

3

2

VE

7

4

BUS

9

Legenda:

1.

Unità Interna

2. Unità esterna

3. Sonda esterna

4.

Zona riscaldamento alta temperatura/

raffrescamento con fan coil

5.

Zona riscaldamento bassa temperatura/

raffrescamento a pavimento

6. Sensys + Light gateway

7.

MGM 2 zone caldo/freddo

8.

Sensore ambiente modulante (optional)***

9.

Kit valvole e filtro (optional)

VE

7

*** per la gestione della seconda zona tramite ARISTON NET, è necessario installare un’ulteriore Sensys al posto del sensore ambiente modulante.

6

BUS

BUS

6

8

ZONA 1

ZONA 2

B

A

4

5

5

(optional)**

NIMBUS PLUS S NET
