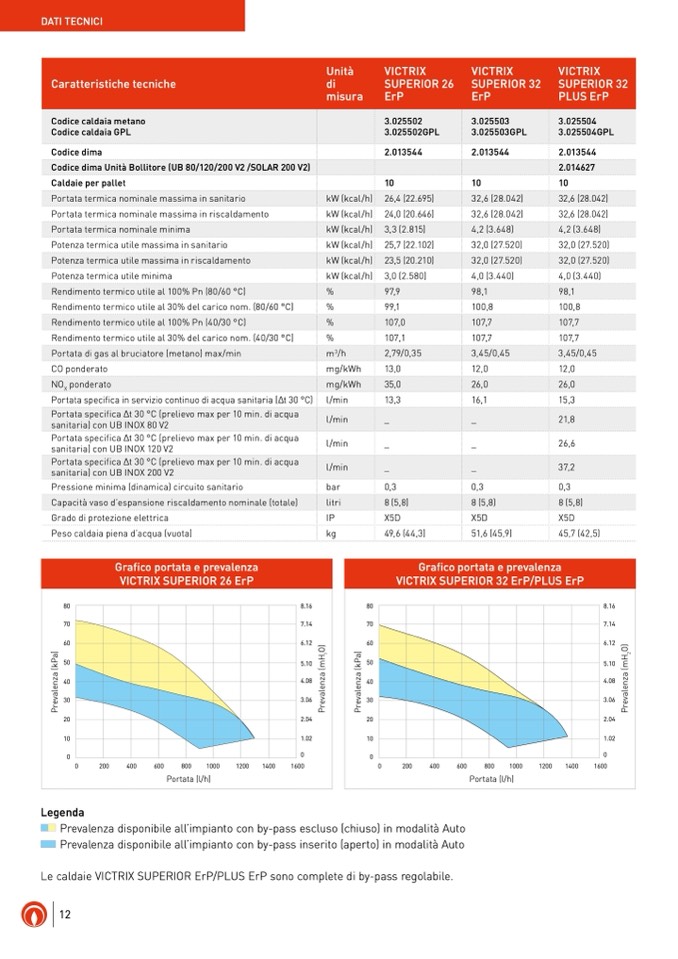

DATI TECNICI
Unità
VICTRIX
Caratteristiche tecniche
di
SUPERIOR 26
misura
ErP
VICTRIX
SUPERIOR 32
ErP
VICTRIX
SUPERIOR 32
PLUS ErP
Codice caldaia metano
3.025502
3.025503
3.025504
Codice caldaia GPL
3.025502GPL
3.025503GPL
3.025504GPL
Codice dima
2.013544
2.013544
2.013544
Codice dima Unità Bollitore (UB 80/120/200 V2 /SOLAR 200 V2)
2.014627
Caldaie per pallet
10
10
10
Portata termica nominale massima in sanitario
kW (kcal/h) 26,4 (22.695)
32,6 (28.042)
32,6 (28.042)
Portata termica nominale massima in riscaldamento
kW (kcal/h) 24,0 (20.646)
32,6 (28.042)
32,6 (28.042)
Portata termica nominale minima
kW (kcal/h) 3,3 (2.815)
4,2 (3.648)
4,2 (3.648)
Potenza termica utile massima in sanitario
kW (kcal/h) 25,7 (22.102)
32,0 (27.520)
32,0 (27.520)
Potenza termica utile massima in riscaldamento
kW (kcal/h) 23,5 (20.210)
32,0 (27.520)
32,0 (27.520)
Potenza termica utile minima
kW (kcal/h) 3,0 (2.580)
4,0 (3.440)
4,0 (3.440)
Rendimento termico utile al 100% Pn (80/60 °C)
%
97,9
98,1
98,1
Rendimento termico utile al 30% del carico nom. (80/60 °C)
%
99,1
100,8
100,8
Rendimento termico utile al 100% Pn (40/30 °C)
%
107,0
107,7
107,7
Rendimento termico utile al 30% del carico nom. (40/30 °C)
%
107,1
107,7
107,7
Portata di gas al bruciatore (metano) max/min
m
3
/h
2,79/0,35
3,45/0,45
3,45/0,45
CO ponderato
mg/kWh
13,0
12,0
12,0
NO
X
ponderato
mg/kWh
35,0
26,0
26,0
Portata specifica in servizio continuo di acqua sanitaria (∆t 30 °C) l/min
13,3
16,1
15,3
Portata specifica ∆t 30 °C (prelievo max per 10 min. di acqua
sanitaria) con UB INOX 80 V2
l/min
_
_
21,8
Portata specifica ∆t 30 °C (prelievo max per 10 min. di acqua
sanitaria) con UB INOX 120 V2
l/min
_
_
26,6
Portata specifica ∆t 30 °C (prelievo max per 10 min. di acqua
sanitaria) con UB INOX 200 V2
l/min
_
_
37,2
Pressione minima (dinamica) circuito sanitario
bar
0,3
0,3
0,3
Capacità vaso d’espansione riscaldamento nominale (totale)
litri
8 (5,8)
8 (5,8)
8 (5,8)
Grado di protezione elettrica
IP
X5D
X5D
X5D
Peso caldaia piena d’acqua (vuota)
kg
49,6 (44,3)
51,6 (45,9)
45,7 (42,5)
80
70
60
50
40
30
20
10
0
8.16
7.14
6.12
5.10
4.08
3.06
2.04
1.02
0
1400
1600
Grafico portata e prevalenza
VICTRIX SUPERIOR 26 ErP
Grafico portata e prevalenza
VICTRIX SUPERIOR 32 ErP/PLUS ErP
0
200
400
600
800
1000
1200
Portata (l/h)
80
70
60
50
40
30
20
10
0
8.16
7.14
6.12
5.10
4.08
3.06
2.04
1.02
0
1400
1600
0
200
400
600
800
1000
1200
Portata (l/h)
Legenda
Prevalenza disponibile all’impianto con by-pass escluso (chiuso) in modalità Auto
Prevalenza disponibile all’impianto con by-pass inserito (aperto) in modalità Auto
Le caldaie VICTRIX SUPERIOR ErP/PLUS ErP sono complete di by-pass regolabile.
