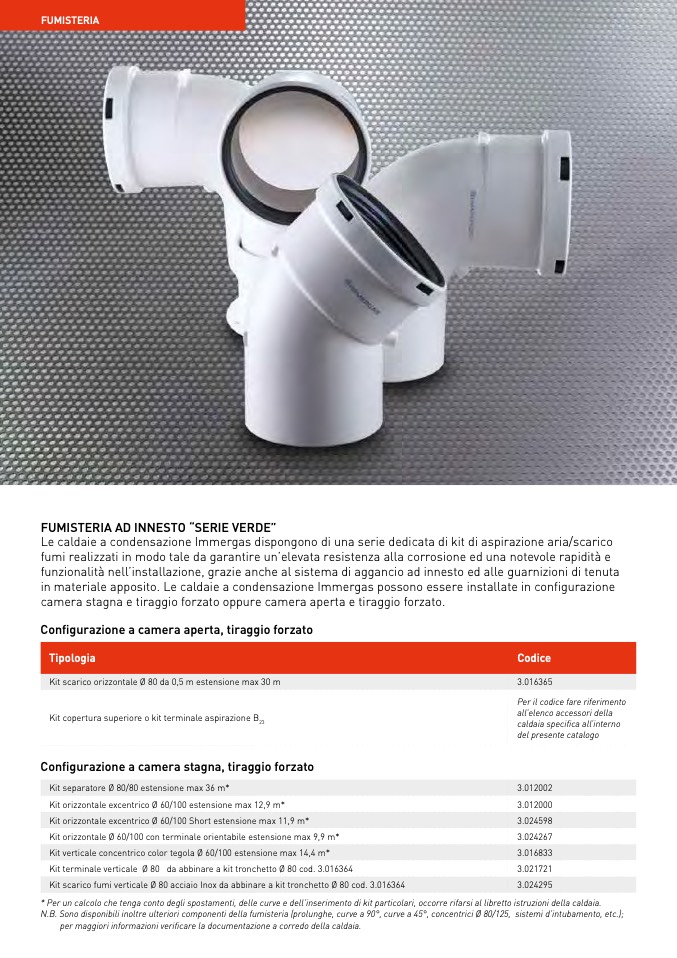

FUMISTERIA

FUMISTERIA AD INNESTO “SERIE VERDE”

Le caldaie a condensazione Immergas dispongono di una serie dedicata di kit di aspirazione aria/scarico

fumi realizzati in modo tale da garantire un’elevata resistenza alla corrosione ed una notevole rapidità e

funzionalità nell’installazione, grazie anche al sistema di aggancio ad innesto ed alle guarnizioni di tenuta

in materiale apposito. Le caldaie a condensazione Immergas possono essere installate in configurazione

camera stagna e tiraggio forzato oppure camera aperta e tiraggio forzato.

Configurazione a camera aperta, tiraggio forzato

Configurazione a camera stagna, tiraggio forzato

* Per un calcolo che tenga conto degli spostamenti, delle curve e dell’inserimento di kit particolari, occorre rifarsi al libretto istruzioni della caldaia.

N.B. Sono disponibili inoltre ulteriori componenti della fumisteria (prolunghe, curve a 90°, curve a 45°, concentrici Ø 80/125, sistemi d’intubamento, etc.);

Tipologia

Codice

Kit scarico orizzontale Ø 80 da 0,5 m estensione max 30 m

3.016365

Kit copertura superiore o kit terminale aspirazione B

23

Per il codice fare riferimento

all’elenco accessori della

caldaia specifica all’interno

del presente catalogo

Kit separatore Ø 80/80 estensione max 36 m*

3.012002

Kit orizzontale excentrico Ø 60/100 estensione max 12,9 m*

3.012000

Kit orizzontale excentrico Ø 60/100 Short estensione max 11,9 m*

3.024598

Kit orizzontale Ø 60/100 con terminale orientabile estensione max 9,9 m*

3.024267

Kit verticale concentrico color tegola Ø 60/100 estensione max 14,4 m*

3.016833

Kit terminale verticale Ø 80 da abbinare a kit tronchetto Ø 80 cod. 3.016364

3.021721

Kit scarico fumi verticale Ø 80 acciaio Inox da abbinare a kit tronchetto Ø 80 cod. 3.016364

3.024295

per maggiori informazioni verificare la documentazione a corredo della caldaia.
