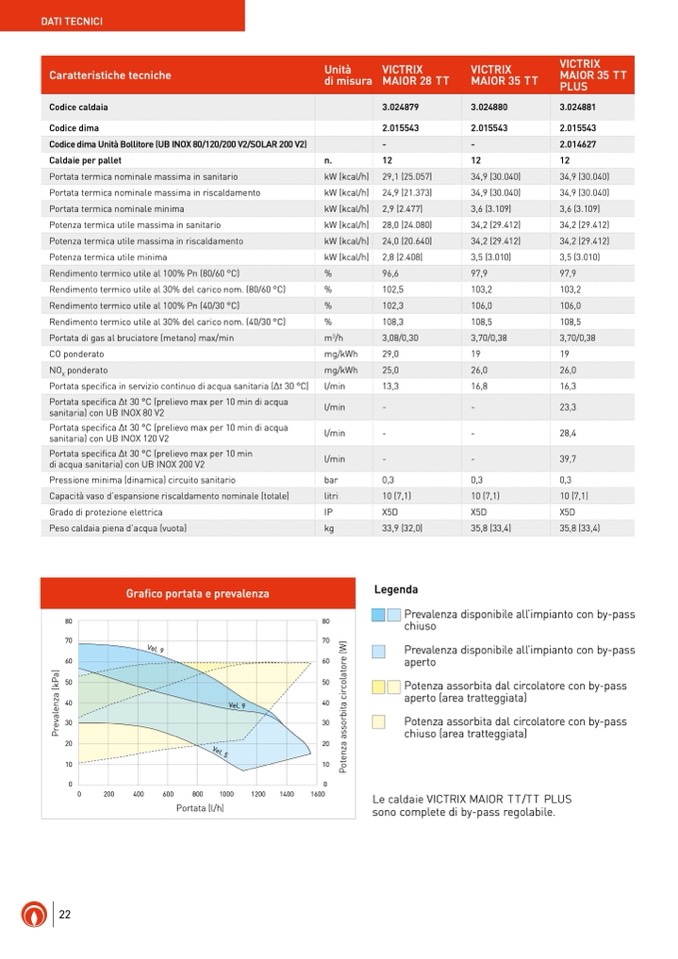

DATI TECNICI
Unità
VICTRIX
VICTRIX
VICTRIX
Caratteristiche tecniche
di misura MAIOR 28 TT
MAIOR 35 TT
MAIOR 35 TT
PLUS
Codice caldaia
3.024879
3.024880
3.024881
Codice dima
2.015543
2.015543
2.015543
Codice dima Unità Bollitore (UB INOX 80/120/200 V2/SOLAR 200 V2)
-
-
2.014627
Caldaie per pallet
n.
12
12
12
Portata termica nominale massima in sanitario
kW (kcal/h) 29,1 (25.057)
34,9 (30.040)
34,9 (30.040)
Portata termica nominale massima in riscaldamento
kW (kcal/h) 24,9 (21.373)
34,9 (30.040)
34,9 (30.040)
Portata termica nominale minima
kW (kcal/h) 2,9 (2.477)
3,6 (3.109)
3,6 (3.109)
Potenza termica utile massima in sanitario
kW (kcal/h) 28,0 (24.080)
34,2 (29.412)
34,2 (29.412)
Potenza termica utile massima in riscaldamento
kW (kcal/h) 24,0 (20.640)
34,2 (29.412)
34,2 (29.412)
Potenza termica utile minima
kW (kcal/h) 2,8 (2.408)
3,5 (3.010)
3,5 (3.010)
Rendimento termico utile al 100% Pn (80/60 °C)
%
96,6
97,9
97,9
Rendimento termico utile al 30% del carico nom. (80/60 °C)
%
102,5
103,2
103,2
Rendimento termico utile al 100% Pn (40/30 °C)
%
102,3
106,0
106,0
Rendimento termico utile al 30% del carico nom. (40/30 °C)
%
108,3
108,5
108,5
Portata di gas al bruciatore (metano) max/min
m
3
/h
3,08/0,30
3,70/0,38
3,70/0,38
CO ponderato
mg/kWh
29,0
19
19
NO
X
ponderato
mg/kWh
25,0
26,0
26,0
Portata specifica in servizio continuo di acqua sanitaria (∆t 30 °C)
l/min
13,3
16,8
16,3
Portata specifica ∆t 30 °C (prelievo max per 10 min di acqua
sanitaria) con UB INOX 80 V2
l/min
-
-
23,3
Portata specifica ∆t 30 °C (prelievo max per 10 min di acqua
sanitaria) con UB INOX 120 V2
l/min
-
-
28,4
Portata specifica ∆t 30 °C (prelievo max per 10 min
di acqua sanitaria) con UB INOX 200 V2
l/min
-
-
39,7
Pressione minima (dinamica) circuito sanitario
bar
0,3
0,3
0,3
Capacità vaso d’espansione riscaldamento nominale (totale)
litri
10 (7,1)
10 (7,1)
10 (7,1)
Grado di protezione elettrica
IP
X5D
X5D
X5D
Peso caldaia piena d’acqua (vuota)
kg
33,9 (32,0)
35,8 (33,4)
35,8 (33,4)
Grafico portata e prevalenza
80
80
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
0
200
400
600
800
1000
1200
1400
1600
Portata (l/h)
Legenda
Prevalenza disponibile all’impianto con by-pass
chiuso
Prevalenza disponibile all’impianto con by-pass
aperto
Potenza assorbita dal circolatore con by-pass
aperto (area tratteggiata)
Potenza assorbita dal circolatore con by-pass
chiuso (area tratteggiata)
Le caldaie VICTRIX MAIOR TT/TT PLUS
sono complete di by-pass regolabile.
22
Vel. 9
Vel. 9
Vel. 5
P
r
e
v
a
l
e
n
z
a
(
k
P
a
)
P
o
t
e
n
z
a
a
s
s
o
r
b
i
t
a
c
i
r
c
o
l
a
t
o
r
e
(
W
)
