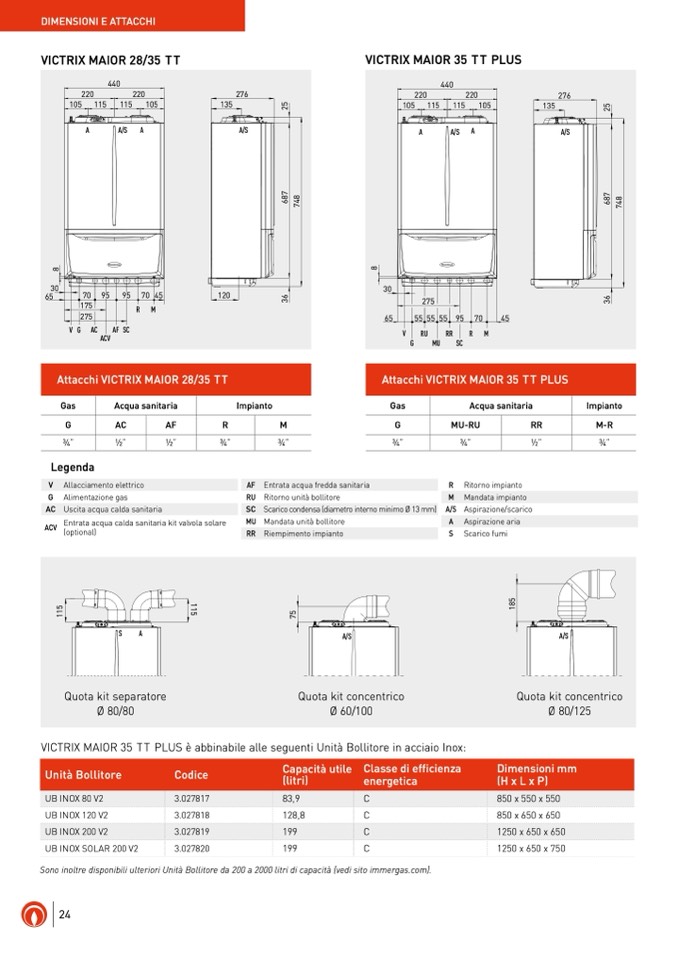

DIMENSIONI E ATTACCHI

VICTRIX MAIOR 28/35 TT

VICTRIX MAIOR 35 TT PLUS

30

65

70 95

95 7045

175

R

M

275

VG AC

AFSC

ACV

120

30

65

5555559

5

70

45

V

RU

RR

R M

G

MU

SC

220

105

A

440

115

A/S

A

276

A/S

440

115

115

105

135

115

105

220

220

105

A

220

276

135

A/S

Attacchi VICTRIX MAIOR 28/35 TT

Attacchi VICTRIX MAIOR 35 TT PLUS

Gas

AC MU

Acqua sanitaria

Impianto

V

RU AF

RC

Gas

Acqua sanitaria

G

AC

AF

R

M

3⁄4”

1⁄2”

1⁄2”

3⁄4”

3⁄4”

Legenda

V Allacciamento elettrico

G Alimentazione gas

AC Uscita acqua calda sanitaria

ACV

Entrata acqua calda sanitaria kit valvola solare

(optional)

S

A

Quota kit separatore

Ø 80/80

550

Impianto

AF Entrata acqua fredda sanitaria

RU Ritorno unità bollitore

SC Scarico condensa (diametro interno minimo Ø 13 mm)

MU Mandata unità bollitore

RR Riempimento impianto

R Ritorno impianto

M Mandata impianto

A/S Aspirazione/scarico

A Aspirazione aria

S Scarico fumi

VICTRIX MAIOR 35 TT PLUS è abbinabile alle seguenti Unità Bollitore in acciaio Inox:

Quota kit concentrico

Ø 80/125

Dimensioni mm

(H x L x P)

850 x 550 x 550

850 x 650 x 650

1250 x 650 x 650

1250 x 650 x 750

Unità Bollitore

UB INOX 80 V2

UB INOX 120 V2

UB INOX 200 V2

UB INOX SOLAR 200 V2

Codice

3.027817

3.027818

3.027819

3.027820

Capacità utile

(litri)

83,9

128,8

199

199

Classe di efficienza

energetica

C

C

C

C

Sono inoltre disponibili ulteriori Unità Bollitore da 200 a 2000 litri di capacità (vedi sito immergas.com).
