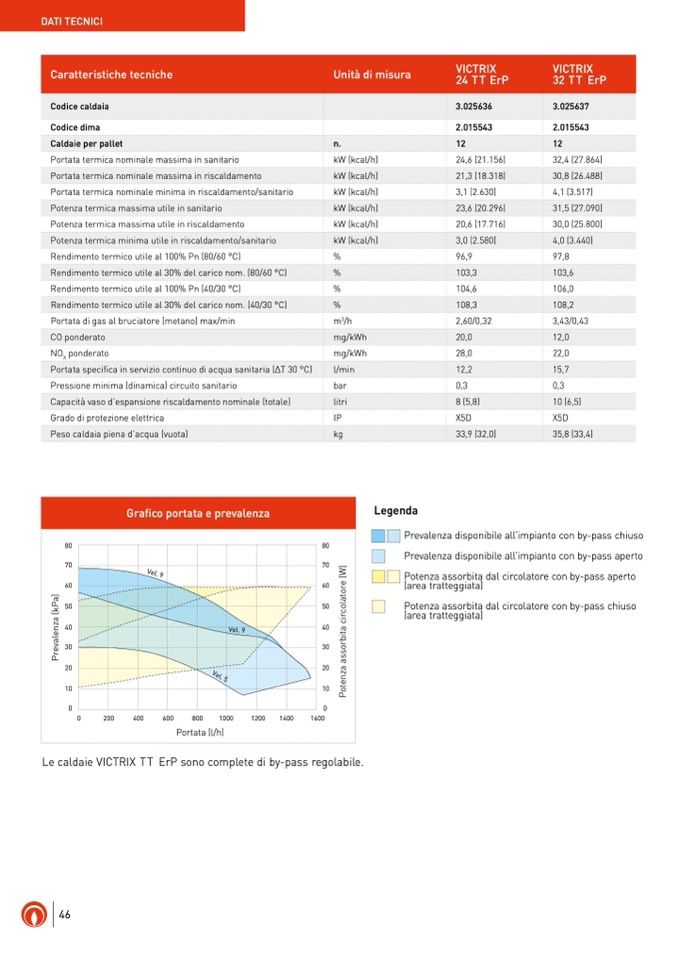

DATI TECNICI
Caratteristiche tecniche
Unità di misura
VICTRIX
VICTRIX
24 TT ErP
32 TT ErP
Codice caldaia
3.025636
3.025637
Codice dima
2.015543
2.015543
Caldaie per pallet
n.
12
12
Portata termica nominale massima in sanitario
kW (kcal/h)
24,6 (21.156)
32,4 (27.864)
Portata termica nominale massima in riscaldamento
kW (kcal/h)
21,3 (18.318)
30,8 (26.488)
Portata termica nominale minima in riscaldamento/sanitario
kW (kcal/h)
3,1 (2.630)
4,1 (3.517)
Potenza termica massima utile in sanitario
kW (kcal/h)
23,6 (20.296)
31,5 (27.090)
Potenza termica massima utile in riscaldamento
kW (kcal/h)
20,6 (17.716)
30,0 (25.800)
Potenza termica minima utile in riscaldamento/sanitario
kW (kcal/h)
3,0 (2.580)
4,0 (3.440)
Rendimento termico utile al 100% Pn (80/60 °C)
%
96,9
97,8
Rendimento termico utile al 30% del carico nom. (80/60 °C)
%
103,3
103,6
Rendimento termico utile al 100% Pn (40/30 °C)
%
104,6
106,0
Rendimento termico utile al 30% del carico nom. (40/30 °C)
%
108,3
108,2
Portata di gas al bruciatore (metano) max/min
m
3
/h
2,60/0,32
3,43/0,43
CO ponderato
mg/kWh
20,0
12,0
NO
X
ponderato
mg/kWh
28,0
22,0
Portata specifica in servizio continuo di acqua sanitaria (∆T 30 °C)
l/min
12,2
15,7
Pressione minima (dinamica) circuito sanitario
bar
0,3
0,3
Capacità vaso d’espansione riscaldamento nominale (totale)
litri
8 (5,8)
10 (6,5)
Grado di protezione elettrica
IP
X5D
X5D
Peso caldaia piena d’acqua (vuota)
kg
33,9 (32,0)
35,8 (33,4)
Grafico portata e prevalenza
80
80
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
0
200
400
600
800
1000
1200
1400
1600
Portata (l/h)
Legenda
Prevalenza disponibile all’impianto con by-pass chiuso
Prevalenza disponibile all’impianto con by-pass aperto
Potenza assorbita dal circolatore con by-pass aperto
(area tratteggiata)
Potenza assorbita dal circolatore con by-pass chiuso
(area tratteggiata)
Le caldaie VICTRIX TT ErP sono complete di by-pass regolabile.
46
Vel. 9
Vel. 9
Vel. 5
P
r
e
v
a
l
e
n
z
a
(
k
P
a
)
P
o
t
e
n
z
a
a
s
s
o
r
b
i
t
a
c
i
r
c
o
l
a
t
o
r
e
(
W
)
