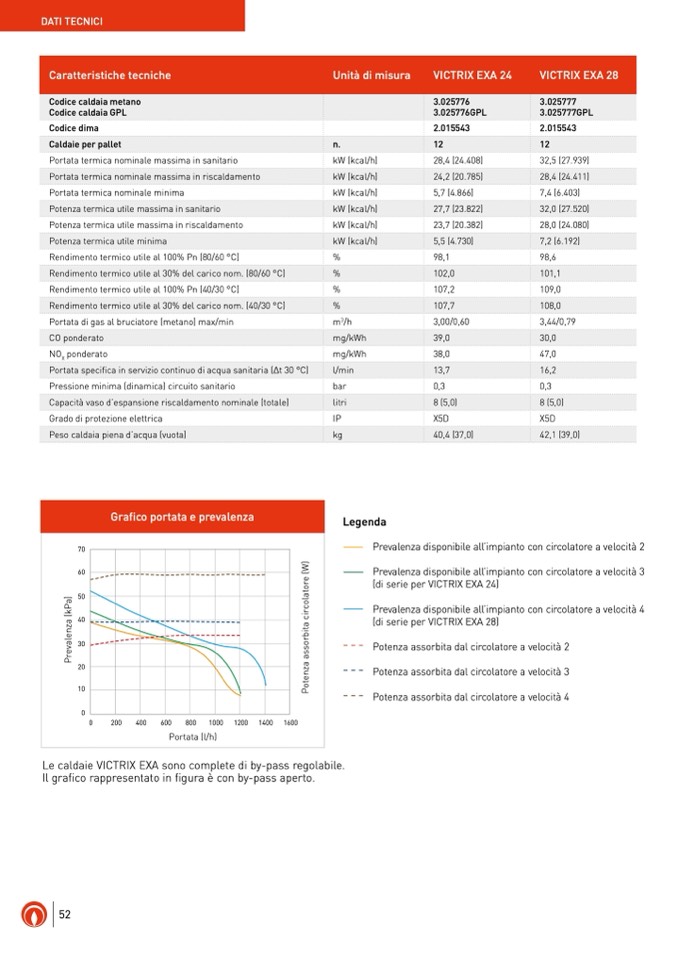

DATI TECNICI

Caratteristiche tecniche

Unità di misura

VICTRIX EXA 24

VICTRIX EXA 28

Codice caldaia metano

3.025776

3.025777

Codice caldaia GPL

3.025776GPL

3.025777GPL

Codice dima

2.015543

2.015543

Caldaie per pallet

n.

12

12

Portata termica nominale massima in sanitario

kW (kcal/h)

28,4 (24.408)

32,5 (27.939)

Portata termica nominale massima in riscaldamento

kW (kcal/h)

24,2 (20.785)

28,4 (24.411)

Portata termica nominale minima

kW (kcal/h)

5,7 (4.866)

7,4 (6.403)

Potenza termica utile massima in sanitario

kW (kcal/h)

27,7 (23.822)

32,0 (27.520)

Potenza termica utile massima in riscaldamento

kW (kcal/h)

23,7 (20.382)

28,0 (24.080)

Potenza termica utile minima

kW (kcal/h)

5,5 (4.730)

7,2 (6.192)

Rendimento termico utile al 100% Pn (80/60 °C)

%

98,1

98,6

Rendimento termico utile al 30% del carico nom. (80/60 °C)

%

102,0

101,1

Rendimento termico utile al 100% Pn (40/30 °C)

%

107,2

109,0

Rendimento termico utile al 30% del carico nom. (40/30 °C)

%

107,7

108,0

Portata di gas al bruciatore (metano) max/min

m

3

/h

3,00/0,60

3,44/0,79

CO ponderato

mg/kWh

39,0

30,0

NO

X

ponderato

mg/kWh

38,0

47,0

Portata specifica in servizio continuo di acqua sanitaria (∆t 30 °C)

l/min

13,7

16,2

Pressione minima (dinamica) circuito sanitario

bar

0,3

0,3

Capacità vaso d’espansione riscaldamento nominale (totale)

litri

8 (5,0)

8 (5,0)

Grado di protezione elettrica

IP

X5D

X5D

Peso caldaia piena d’acqua (vuota)

kg

40,4 (37,0)

42,1 (39,0)

Grafico portata e prevalenza

70

60

50

40

30

20

10

0

0

200

400

600

800

1000

1200 1400 1600

Portata (l/h)

Legenda

Prevalenza disponibile all’impianto con circolatore a velocità 2

Prevalenza disponibile all’impianto con circolatore a velocità 3

(di serie per VICTRIX EXA 24)

Prevalenza disponibile all’impianto con circolatore a velocità 4

(di serie per VICTRIX EXA 28)

Potenza assorbita dal circolatore a velocità 2

Potenza assorbita dal circolatore a velocità 3

Potenza assorbita dal circolatore a velocità 4

Le caldaie VICTRIX EXA sono complete di by-pass regolabile.

Il grafico rappresentato in figura è con by-pass aperto.

52

P

r

e

v

a

l

e

n

z

a

(

k

P

a

)

P

o

t

e

n

z

a

a

s

s

o

r

b

i

t

a

c

i

r

c

o

l

a

t

o

r

e

(

W

)
