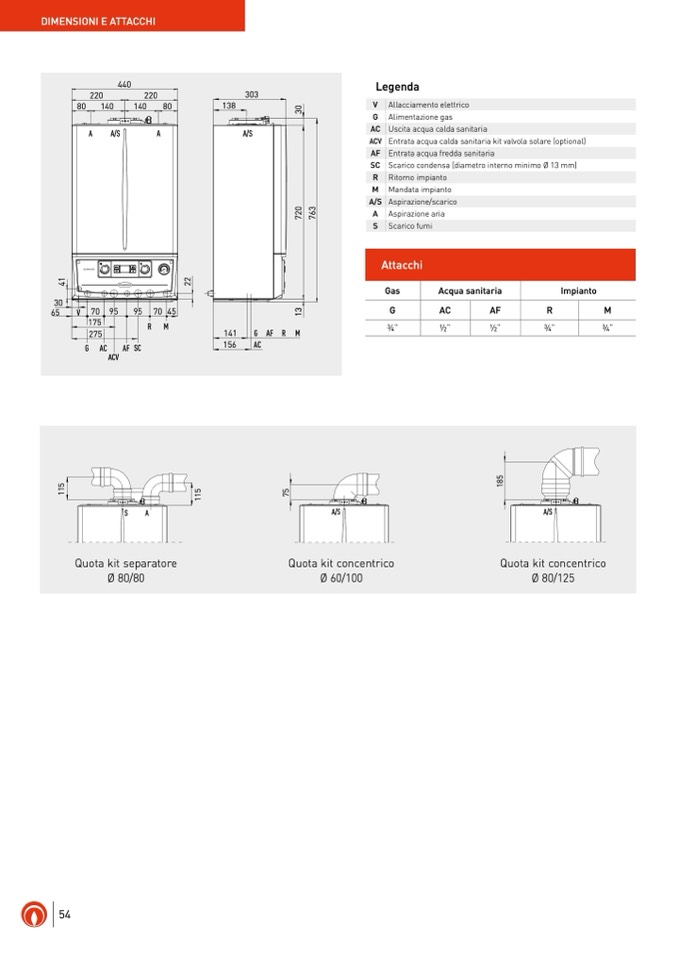

DIMENSIONI E ATTACCHI

220

80

140

VICTRIX EXA

30

65

V 70 95

95 70 45

175

R

M

275

G AC

AFSC

ACV

Impianto

M

54

440

220

303

140

80

138

Legenda

V Allacciamento elettrico

G Alimentazione gas

AC Uscita acqua calda sanitaria

ACV Entrata acqua calda sanitaria kit valvola solare (optional)

AF Entrata acqua fredda sanitaria

SC Scarico condensa (diametro interno minimo Ø 13 mm)

A

A/

S

A

A/S

141

G AF R M

156

AC

3⁄4”

1⁄2”

1⁄2”

3⁄4”

3⁄4”

1

1

5

4

1

1

1

5

7

5

1

8

5

1

3

7

2

0

3

0

7

6

3

2

2

S

A

A/S

A/S

Quota kit separatore

Quota kit concentrico

Quota kit concentrico

Ø 80/80

Ø 60/100

Ø 80/125

R Ritorno impianto

M Mandata impianto

A/S Aspirazione/scarico

A

S

Aspirazione aria

Scarico fumi

Attacchi

Gas

Acqua sanitaria

G

AC

AF

R
