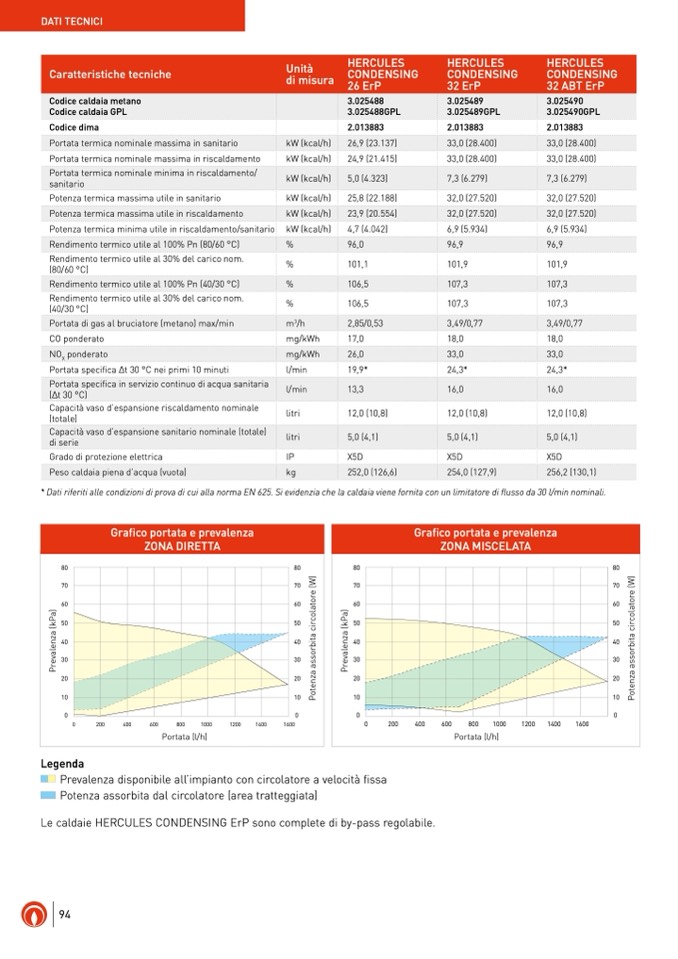

DATI TECNICI
Unità
HERCULES
Caratteristiche tecniche
di misura
CONDENSING
26 ErP
HERCULES
CONDENSING
32 ErP
HERCULES
CONDENSING
32 ABT ErP
Codice caldaia metano
3.025488
3.025489
3.025490
Codice caldaia GPL
3.025488GPL
3.025489GPL
3.025490GPL
Codice dima
2.013883
2.013883
2.013883
Portata termica nominale massima in sanitario
kW (kcal/h)
26,9 (23.137)
33,0 (28.400)
33,0 (28.400)
Portata termica nominale massima in riscaldamento
kW (kcal/h)
24,9 (21.415)
33,0 (28.400)
33,0 (28.400)
Portata termica nominale minima in riscaldamento/
sanitario
kW (kcal/h)
5,0 (4.323)
7,3 (6.279)
7,3 (6.279)
Potenza termica massima utile in sanitario
kW (kcal/h)
25,8 (22.188)
32,0 (27.520)
32,0 (27.520)
Potenza termica massima utile in riscaldamento
kW (kcal/h)
23,9 (20.554)
32,0 (27.520)
32,0 (27.520)
Potenza termica minima utile in riscaldamento/sanitario kW (kcal/h)
4,7 (4.042)
6,9 (5.934)
6,9 (5.934)
Rendimento termico utile al 100% Pn (80/60 °C)
%
96,0
96,9
96,9
Rendimento termico utile al 30% del carico nom.
(80/60 °C)
%
101,1
101,9
101,9
Rendimento termico utile al 100% Pn (40/30 °C)
%
106,5
107,3
107,3
Rendimento termico utile al 30% del carico nom.
(40/30 °C)
%
106,5
107,3
107,3
Portata di gas al bruciatore (metano) max/min
m
3
/h
2,85/0,53
3,49/0,77
3,49/0,77
CO ponderato
mg/kWh
17,0
18,0
18,0
NO
X
ponderato
mg/kWh
26,0
33,0
33,0
Portata specifica ∆t 30 °C nei primi 10 minuti
l/min
19,9*
24,3*
24,3*
Portata specifica in servizio continuo di acqua sanitaria
(∆t 30 °C)
l/min
13,3
16,0
16,0
Capacità vaso d’espansione riscaldamento nominale
(totale)
litri
12,0 (10,8)
12,0 (10,8)
12,0 (10,8)
Capacità vaso d’espansione sanitario nominale (totale)
di serie
litri
5,0 (4,1)
5,0 (4,1)
5,0 (4,1)
Grado di protezione elettrica
IP
X5D
X5D
X5D
Peso caldaia piena d’acqua (vuota)
kg
252,0 (126,6)
254,0 (127,9)
256,2 (130,1)
* Dati riferiti alle condizioni di prova di cui alla norma EN 625. Si evidenzia che la caldaia viene fornita con un limitatore di flusso da 30 l/min nominali.
Grafico portata e prevalenza
ZONA DIRETTA
80
80
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
0
200
400
600
800
1000
1200
1400
1600
Portata (l/h)
Grafico portata e prevalenza
ZONA MISCELATA
80
80
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
0
200
400
600
800
1000
1200
1400
1600
Portata (l/h)
Legenda
Prevalenza disponibile all’impianto con circolatore a velocit
à fissa
Potenza assorbita dal circolatore (area tratteggiata)
Le caldaie HERCULES CONDENSING ErP sono complete di by-pass regolabile.
