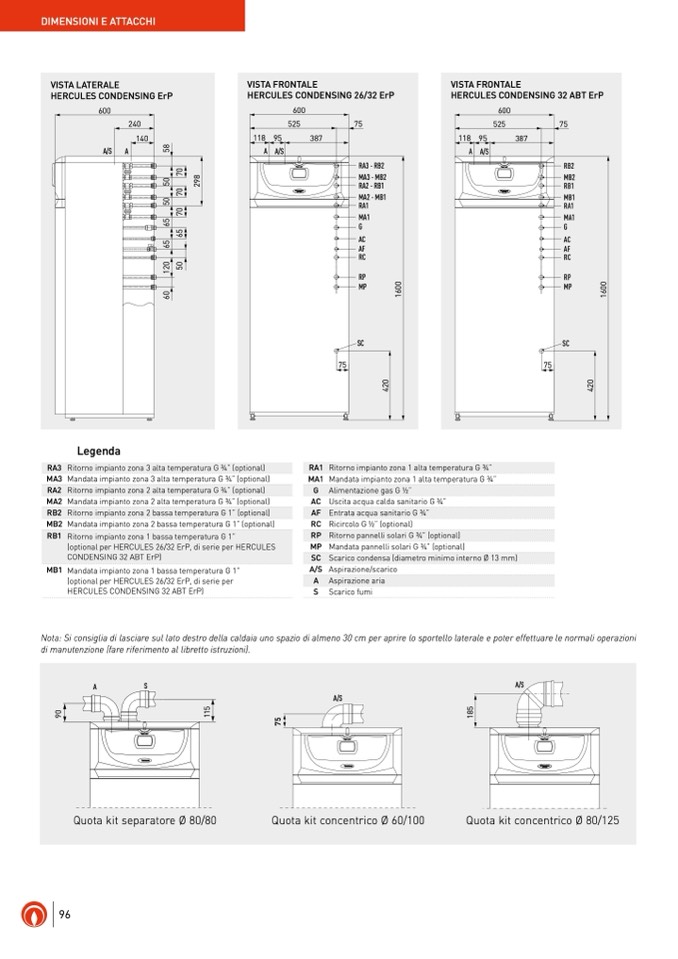

DIMENSIONI E ATTACCHI
VISTA LATERALE
HERCULES CONDENSING ErP
600
600
240
240
VISTA FRONTALE
HERCULES CONDENSING 26/32 ErP
VISTA FRONTALE
HERCULES CONDENSING 32 ABT ErP
140
A/S
A
A/S
A
140
140
RB2
MB2
RB1
118 95
A A/S
387
A
S
A/S
Legenda
RA3 Ritorno impianto zona 3 alta temperatura G 3⁄4” (optional)
MA3 Mandata impianto zona 3 alta temperatura G 3⁄4” (optional)
RA2 Ritorno impianto zona 2 alta temperatura G 3⁄4” (optional)
MA2 Mandata impianto zona 2 alta temperatura G 3⁄4” (optional)
RB2 Ritorno impianto zona 2 bassa temperatura G 1” (optional)
MB2 Mandata impianto zona 2 bassa temperatura G 1” (optional)
RB1 Ritorno impianto zona 1 bassa temperatura G 1”
(optional per HERCULES 26/32 ErP, di serie per HERCULES
CONDENSING 32 ABT ErP)
MB1 Mandata impianto zona 1 bassa temperatura G 1”
A
S
(optional per HERCULES 26/32 ErP, di serie per
HERCULES CONDENSING 32 ABT ErP)
RA1 Ritorno impianto zona 1 alta temperatura G 3⁄4”
MA1 Mandata impianto zona 1 alta temperatura G 3⁄4”
G Alimentazione gas G 1⁄2”
AC Uscita acqua calda sanitario G 3⁄4”
AF Entrata acqua sanitario G 3⁄4”
RC Ricircolo G 1⁄2” (optional)
RP Ritorno pannelli solari G 3⁄4” (optional)
MP Mandata pannelli solari G 3⁄4” (optional)
SC Scarico condensa (diametro minimo interno Ø 13 mm)
A/S AAs/pSirazione/scarico
A Aspirazione aria
S Scarico fumi
600
600
525
525
118 95 118 39857
A A/S
A A/S
75
387
RA3
MA3
RA2
600
75 240
600
525
75
RB2
MB2
RB1
B
RA3 -
MA3 -
RA2 -
MA1
AC
AC
AF
AF
RC
RC
RP
RP
MP
MP
SC
SC
75
75
MA2
RA1
- MB1
MA2 -
RA1
MB1
RA1
MA1
AC
AF
RC
RP
MP
SC
75
MA1
- RB2
- MB2
- RB1
A
MB1
G
G
G
Nota: Si consiglia di lasciare sul lato destro della caldaia uno spazio di almeno 30 cm per aprire lo sportello laterale e poter effettuare le normali operazioni
di manutenzione (fare riferimento al libretto istruzioni).
A
S
A/S
A/S
Quota kit separatore Ø 80/80
Quota kit concentrico Ø 60/100
Quota kit concentrico Ø 80/125
96
