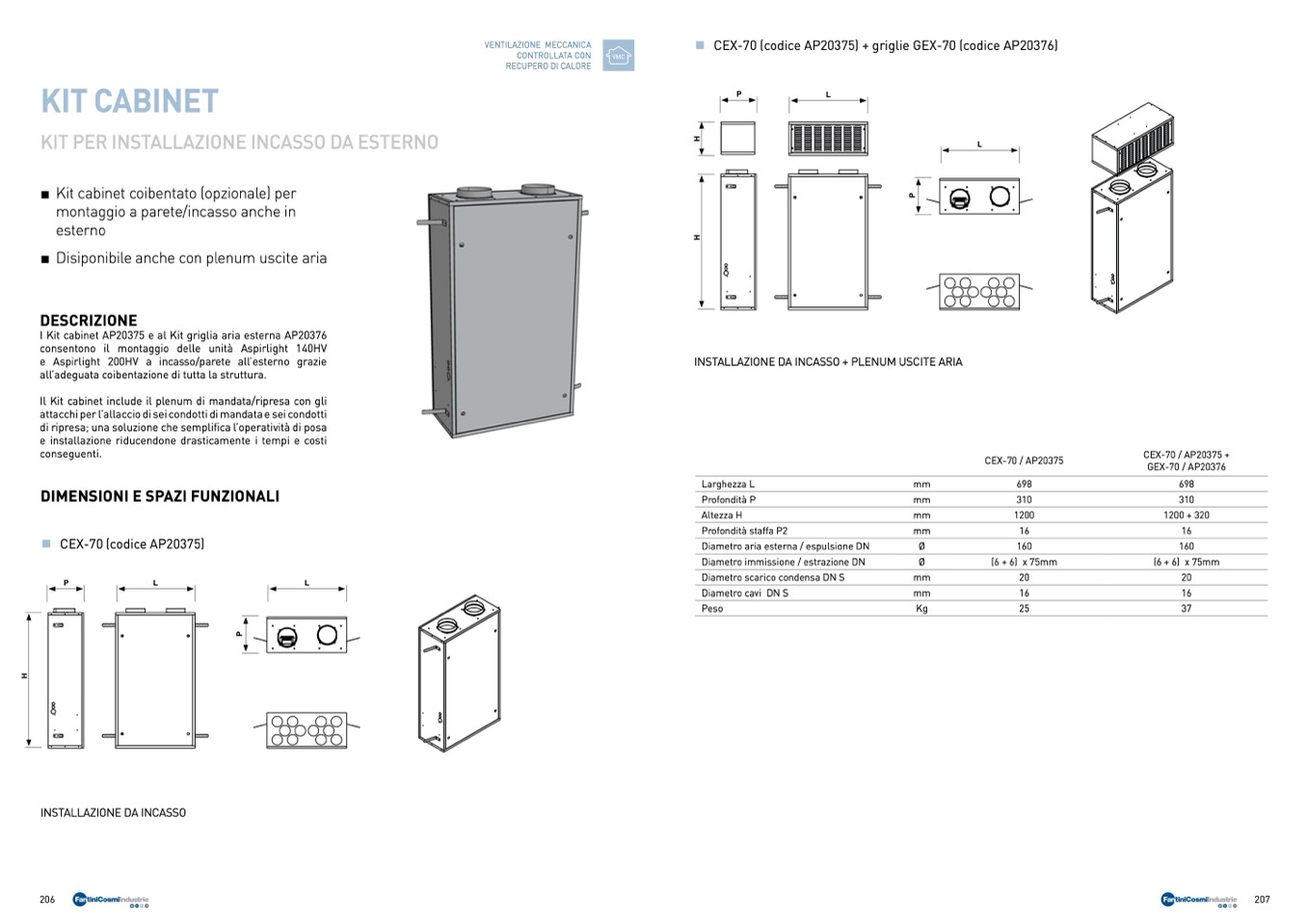

KIT CABINET

KIT PER INSTALLAZIONE INCASSO DA ESTERNO

■ Kit cabinet coibentato (opzionale) per

montaggio a parete/incasso anche in

esterno

■ Disiponibile anche con plenum uscite aria

DESCRIZIONE

I Kit cabinet AP20375 e al Kit griglia aria esterna AP20376

consentono il montaggio delle unit

à Aspirlight 140HV

e Aspirlight 200HV a incasso/parete all’esterno grazie

all’adeguata coibentazione di tutta la struttura.

Il Kit cabinet include il plenum di mandata/ripresa con gli

attacchi per l’allaccio di sei condotti di mandata e sei condotti

di ripresa; una soluzione che sempli

fica l’operatività di posa

e installazione riducendone drasticamente i tempi e costi

conseguenti.

DIMENSIONI E SPAZI FUNZIONALI

„ CEX-70 (codice AP20375)

P

L

L

INSTALLAZIONE DA INCASSO + PLENUM USCITE ARIA

INSTALLAZIONE DA INCASSO

206

207

VENTILAZIONE MECCANICA

CONTROLLATA CON

RECUPERO DI CALORE

VMC

„ CEX-70 (codice AP20375) + griglie GEX-70 (codice AP20376)

P

L

L

Larghezza L

Profondità P

Altezza H

Profondità staffa P2

Diametro aria esterna / espulsione DN

Diametro immissione / estrazione DN

Diametro scarico condensa DN S

Diametro cavi DN S

mm

mm

mm

mm

Ø

Ø

mm

mm

CEX-70 / AP20375

698

310

1200

16

160

(6 + 6) x 75mm

CEX-70 / AP20375 +

GEX-70 / AP20376

698

310

1200 + 320

16

160

(6 + 6) x 75mm

Peso

Kg

20

20

16

16

25

37

H

P

H

H

P
