ARIA
ESTERNA

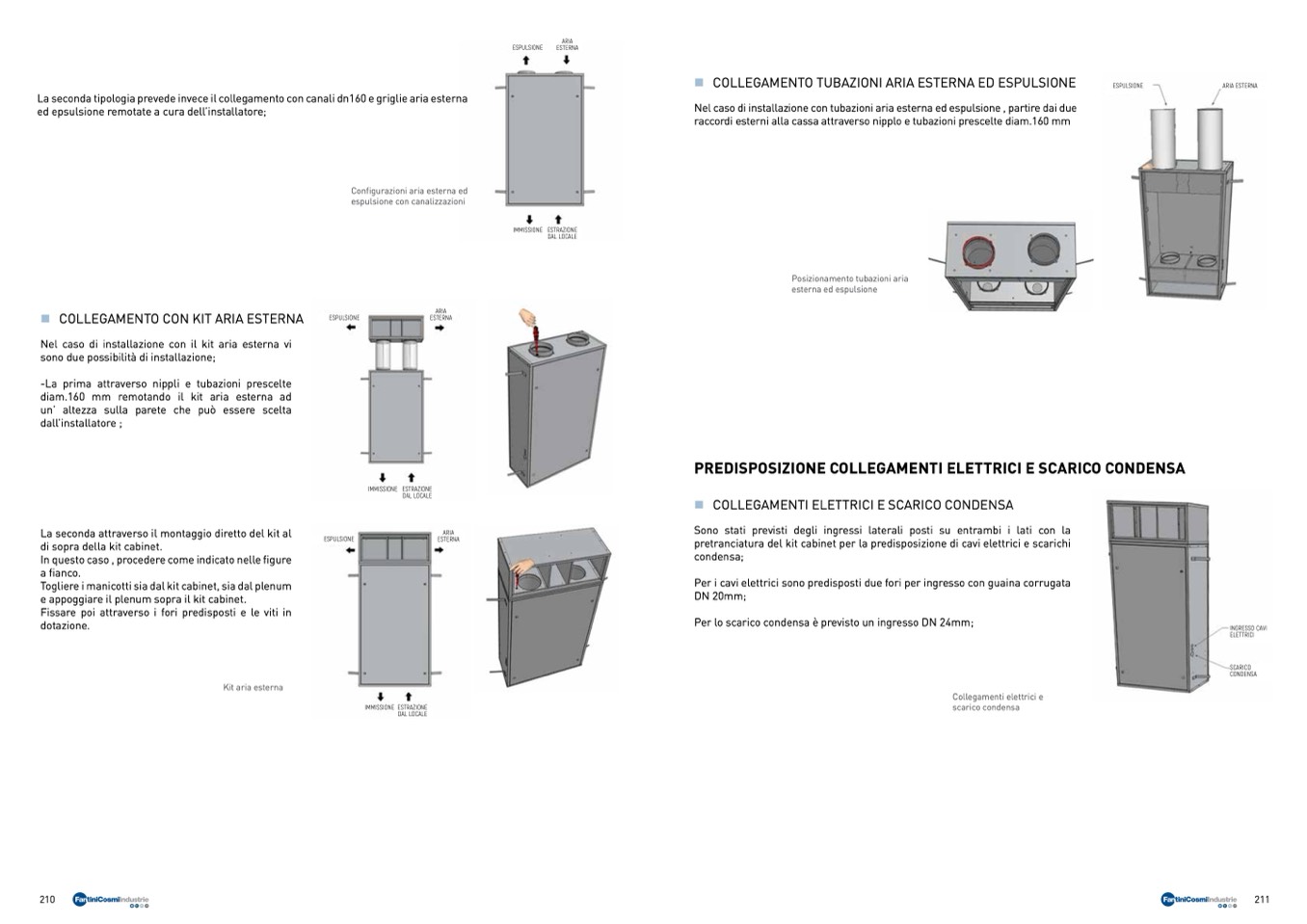

Configurazioni aria esterna ed
espulsione con canalizzazioni
ESPULSIONE
IMMISSIONE
ESPULSIONE
ESTRAZIONE
DAL LOCALE
„ COLLEGAMENTO TUBAZIONI ARIA ESTERNA ED ESPULSIONE
Nel caso di installazione con tubazioni aria esterna ed espulsione , partire dai due
raccordi esterni alla cassa attraverso nipplo e tubazioni prescelte diam.160 mm
ESPULSIONE
ARIA ESTERNA
La seconda tipologia prevede invece il collegamento con canali dn160 e griglie aria esterna
ed epsulsione remotate a cura dell’installatore;
ARIA
ESTERNA
Posizionamento tubazioni aria
esterna ed espulsione
„ COLLEGAMENTO CON KIT ARIA ESTERNA
Nel caso di installazione con il kit aria esterna vi
sono due possibilit
à di installazione;
-La prima attraverso nippli e tubazioni prescelte
diam.160 mm remotando il kit aria esterna ad
un’ altezza sulla parete che può essere scelta
dall’installatore ;
La seconda attraverso il montaggio diretto del kit al
di sopra della kit cabinet.
In questo caso , procedere come indicato nelle
figure
a fianco.
Togliere i manicotti sia dal kit cabinet, sia dal plenum
e appoggiare il plenum sopra il kit cabinet.
Fissare poi attraverso i fori predisposti e le viti in
dotazione.
Kit aria esterna
IMMISSIONE
PREDISPOSIZIONE COLLEGAMENTI ELETTRICI E SCARICO CONDENSA
„ COLLEGAMENTI ELETTRICI E SCARICO CONDENSA
Sono stati previsti degli ingressi laterali posti su entrambi i lati con la
pretranciatura del kit cabinet per la predisposizione di cavi elettrici e scarichi
condensa;
Per i cavi elettrici sono predisposti due fori per ingresso con guaina corrugata
DN 20mm;
Per lo scarico condensa è previsto un ingresso DN 24mm;
Collegamenti elettrici e
scarico condensa
ESTRAZIONE
DAL LOCALE
ESPULSIONE
ARIA
ESTERNA
IMMISSIONE ESTRAZIONE
DAL LOCALE
INGRESSO CAVI
ELETTRICI
SCARICO
CONDENSA
