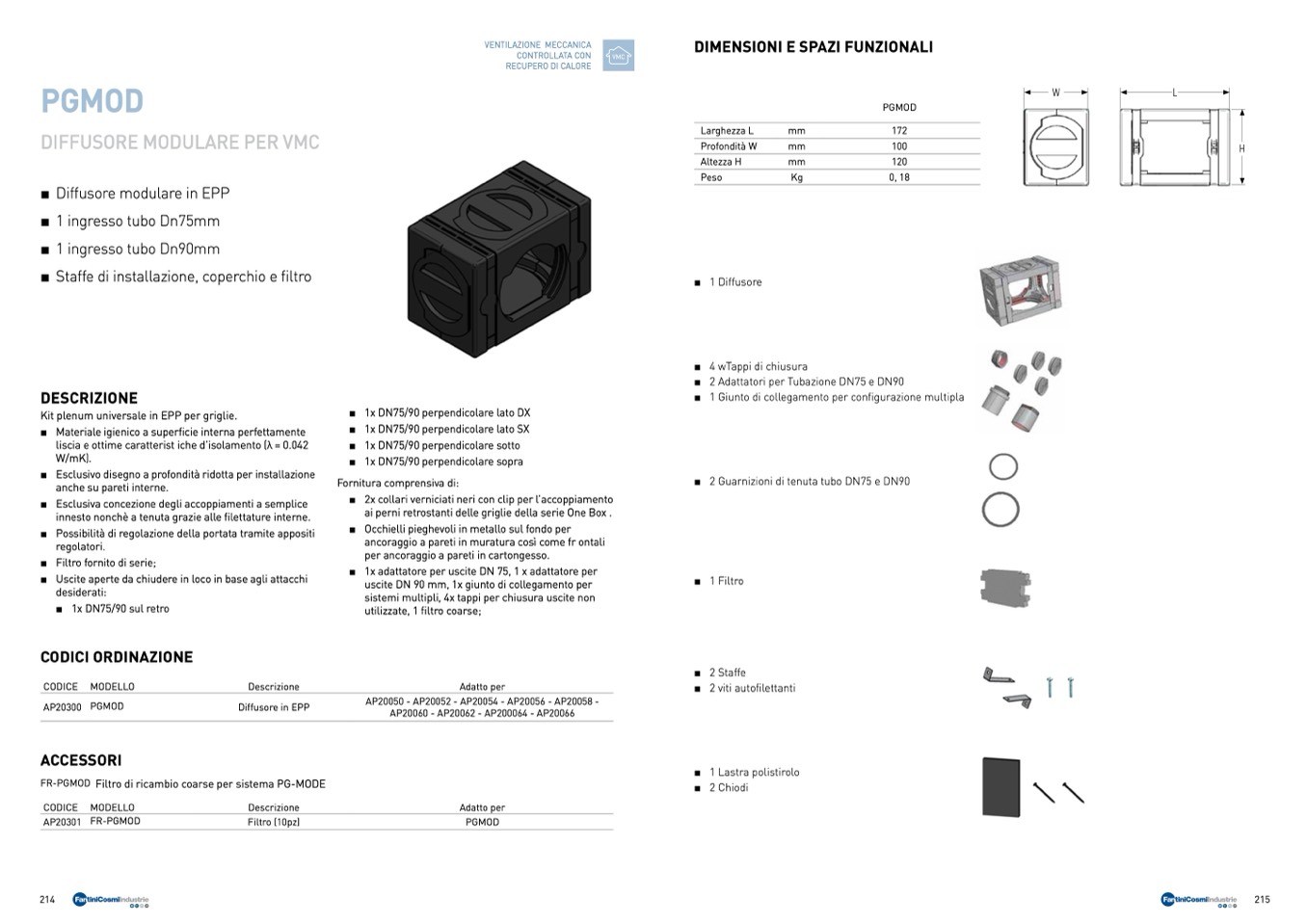

PGMOD

DIFFUSORE MODULARE PER VMC

■ Diffusore modulare in EPP

■ 1 ingresso tubo Dn75mm

■ 1 ingresso tubo Dn90mm

■ Staffe di installazione, coperchio e filtro

DESCRIZIONE

Kit plenum universale in EPP per griglie.

■ Materiale igienico a superficie interna perfettamente

liscia e ottime caratterist iche d’isolamento (λ = 0.042

W/mK).

■ Esclusivo disegno a profondità ridotta per installazione

anche su pareti interne.

■ Esclusiva concezione degli accoppiamenti a semplice

innesto nonchè a tenuta grazie alle

filettature interne.

■ Possibilità di regolazione della portata tramite appositi

regolatori.

■ Filtro fornito di serie;

■ Uscite aperte da chiudere in loco in base agli attacchi

W

L

FR-PGMOD Filtro di ricambio coarse per sistema PG-MODE

VENTILAZIONE MECCANICA

CONTROLLATA CON

RECUPERO DI CALORE

DIMENSIONI E SPAZI FUNZIONALI

VMC

Larghezza L

mm

Profondità W

mm

Altezza H

mm

Peso

Kg

PGMOD

172

100

120

0, 18

H

■ 1x DN75/90 perpendicolare lato DX

■ 1x DN75/90 perpendicolare lato SX

■ 1x DN75/90 perpendicolare sotto

■ 1x DN75/90 perpendicolare sopra

Fornitura comprensiva di:

4 wTappi di chiusura

2 Adattatori per Tubazione DN75 e DN90

1 Giunto di collegamento per configurazione multipla

2 Guarnizioni di tenuta tubo DN75 e DN90

1 Filtro

2 Staffe

2 viti autofilettanti

1 Lastra polistirolo

2 Chiodi

■

■

■

■

■

■

■

■

■

■

1 Diffusore

desiderati:

■ 1x DN75/90 sul retro

CODICI ORDINAZIONE

CODICE MODELLO

AP20300 PGMOD

ACCESSORI

Descrizione

Diffusore in EPP

■

■

■

2x collari verniciati neri con clip per l’accoppiamento

ai perni retrostanti delle griglie della serie One Box .

Occhielli pieghevoli in metallo sul fondo per

ancoraggio a pareti in muratura così come fr ontali

per ancoraggio a pareti in cartongesso.

1x adattatore per uscite DN 75, 1 x adattatore per

uscite DN 90 mm, 1x giunto di collegamento per

sistemi multipli, 4x tappi per chiusura uscite non

utilizzate, 1 filtro coarse;

Adatto per

AP20050 - AP20052 - AP20054 - AP20056 - AP20058 -

AP20060 - AP20062 - AP200064 - AP20066

Adatto per

PGMOD

CODICE

AP20301

MODELLO

FR-PGMOD

Descrizione

Filtro (10pz)
