ESEMPI

APPLICATIVI

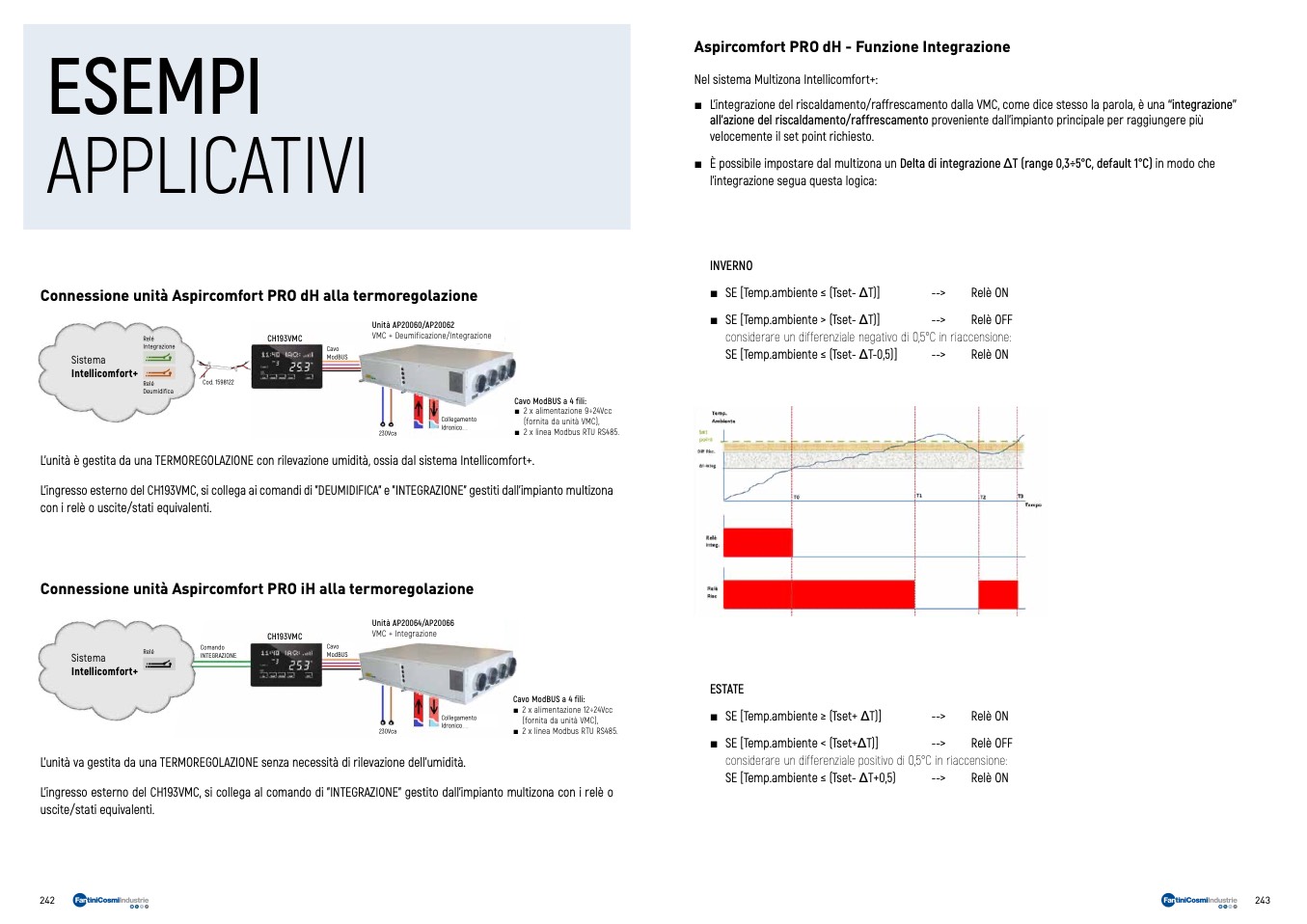

Connessione unità Aspircomfort PRO dH alla termoregolazione

Cavo

ModBUS

Unità AP20060/AP20062

VMC + Deumificazione/Integrazione

Aspircomfort PRO dH - Funzione Integrazione

Nel sistema Multizona Intellicomfort+:

■

■

L’integrazione del riscaldamento/raffrescamento dalla VMC, come dice stesso la parola, è una ‘‘integrazione’’

all’azione del riscaldamento/raffrescamento proveniente dall’impianto principale per raggiungere più

velocemente il set point richiesto.

È possibile impostare dal multizona un Delta di integrazione ΔT (range 0,3÷5°C, default 1°C) in modo che

l’integrazione segua questa logica:

INVERNO

■ SE [Temp.ambiente ≤ (Tset- ΔT)]

-->

Relè ON

■ SE [Temp.ambiente > (Tset- ΔT)]

-->

Relè OFF

considerare un differenziale negativo di 0,5°C in riaccensione:

Relé

Integrazione

Intellicomfort+

Relé

Deumidifica

CH193VMC

Cavo

ModBUS

Sistema

SE [Temp.ambiente ≤ (Tset- ΔT-0,5)]

-->

Relè ON

Cod. 1598122

230Vca

L’unità è gestita da una TERMOREGOLAZIONE con rilevazione umidità, ossia dal sistema Intellicomfort+.

L’ingresso esterno del CH193VMC, si collega ai comandi di "DEUMIDIFICA" e "INTEGRAZIONE" gestiti dall’impianto multizona

con i relè o uscite/stati equivalenti.

Connessione unità Aspircomfort PRO iH alla termoregolazione

Unità AP20064/AP20066

VMC + Integrazione

Cavo ModBUS a 4 fili:

■ 2 x alimentazione 9÷24Vcc

(fornita da unità VMC),

■ 2 x linea Modbus RTU RS485.

Collegamento

Idronico

Relé

Intellicomfort+

Sistema

Comando

INTEGRAZIONE

CH193VMC

L'unità va gestita da una TERMOREGOLAZIONE senza necessità di rilevazione dell’umidità.

L’ingresso esterno del CH193VMC, si collega al comando di "INTEGRAZIONE" gestito dall’impianto multizona con i relè o

uscite/stati equivalenti.

SE [Temp.ambiente ≤ (Tset- ΔT+0,5)

-->

Relè ON

242

243

230Vca

-->

Relè OFF

Cavo ModBUS a 4 fili:

■ 2 x alimentazione 12÷24Vcc

(fornita da unità VMC),

■ 2 x linea Modbus RTU RS485.

ESTATE

■ SE [Temp.ambiente ≥ (Tset+ ΔT)]

■ SE [Temp.ambiente < (Tset+ΔT)]

considerare un differenziale positivo di 0,5°C in riaccensione:

Collegamento

Idronico

-->

Relè ON
