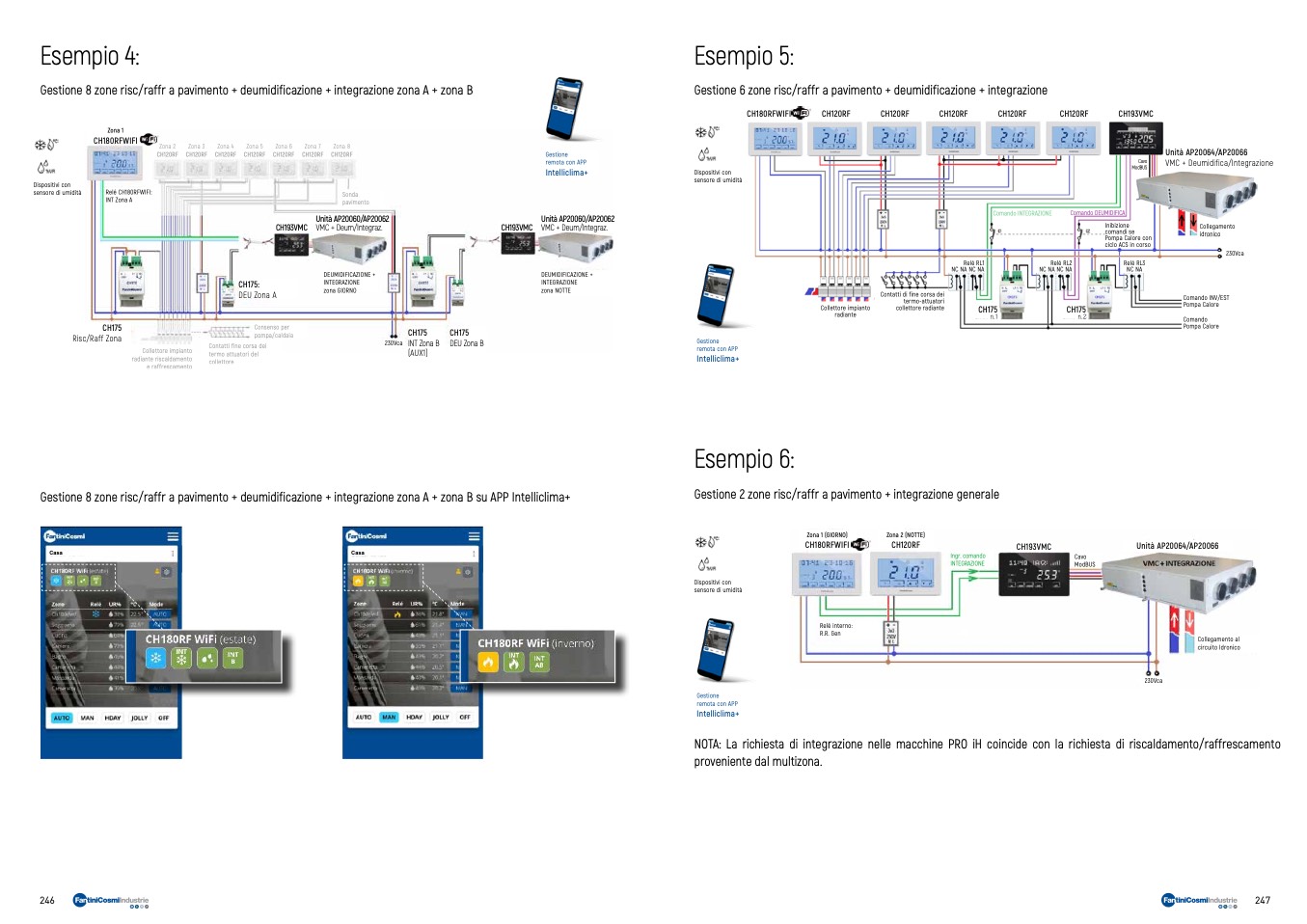

Esempio 4:
Gestione 8 zone risc/raffr a pavimento + deumidificazione + integrazione zona A + zona B
CH193VMC
230Vca
Esempio 5:
Gestione 6 zone risc/raffr a pavimento + deumidificazione + integrazione
CH180RFWIFI
CH120RF
CH120RF
Esempio 6:
CH120RF
CH120RF
Comando INTEGRAZIONE
CH120RF
CH193VMC
Zona 1
CH180RFWIFI
Zona 2
CH120RF
Zona 3
CH120RF
Zona 4
CH120RF
Zona 5
CH120RF
Zona 6
CH120RF
Zona 7
CH120RF
Zona 8
CH120RF
Dispositivi con
sensore di umidità
Relé CH180RFWIFI:
INT Zona A
Sonda
pavimento
Unità AP20060/AP20062
VMC + Deum/Integraz.
Unità AP20060/AP20062
VMC + Deum/Integraz.
Comando DEUMIDIFICA
Unità AP20064/AP20066
VMC + Deumidifica/Integrazione
Gestione
remota con APP
Intelliclima+
Dispositivi con
sensore di umidità
Cavo
ModBUS
Gestione 8 zone risc/raffr a pavimento + deumidificazione + integrazione zona A + zona B su APP Intelliclima+
Casa
Casa
Gestione 2 zone risc/raffr a pavimento + integrazione generale
CH193VMC
Relé RL1
NC NA NC NA
Relé RL2
NC NA NC NA
Inibizione
comandi se
Pompa Calore con
ciclo ACS in corso
Relé RL3
NC NA
Collegamento
idronico
230Vca
DEUMIDIFICAZIONE +
INTEGRAZIONE
zona GIORNO
DEUMIDIFICAZIONE +
INTEGRAZIONE
zona NOTTE
CH175:
DEU Zona A
Contatti di fine corsa dei
termo-attuatori
collettore radiante
Comando INV/EST
Pompa Calore
Comando
Pompa Calore
Collettore impianto
radiante
CH175
n.1
CH175
n.2
CH175
Risc/Raff Zona
Consenso per
pompa/caldaia
Contatti fine corsa dei
termo attuatori del
collettore
Collettore impianto
radiante riscaldamento
e raffrescamento
CH175
INT Zona B
(AUX1)
CH175
DEU Zona B
Gestione
remota con APP
Intelliclima+
Zona 1 (GIORNO)
CH180RFWIFI
Zona 2 (NOTTE)
CH120RF
Ingr. comando
INTEGRAZIONE
CH193VMC
Unità AP20064/AP20066
230Vca
Cavo
ModBUS
Dispositivi con
sensore di umidità
Relé interno:
R.R. Gen
Collegamento al
circuito Idronico
Gestione
remota con APP
Intelliclima+
NOTA: La richiesta di integrazione nelle macchine PRO iH coincide con la richiesta di riscaldamento/raffrescamento
proveniente dal multizona.
