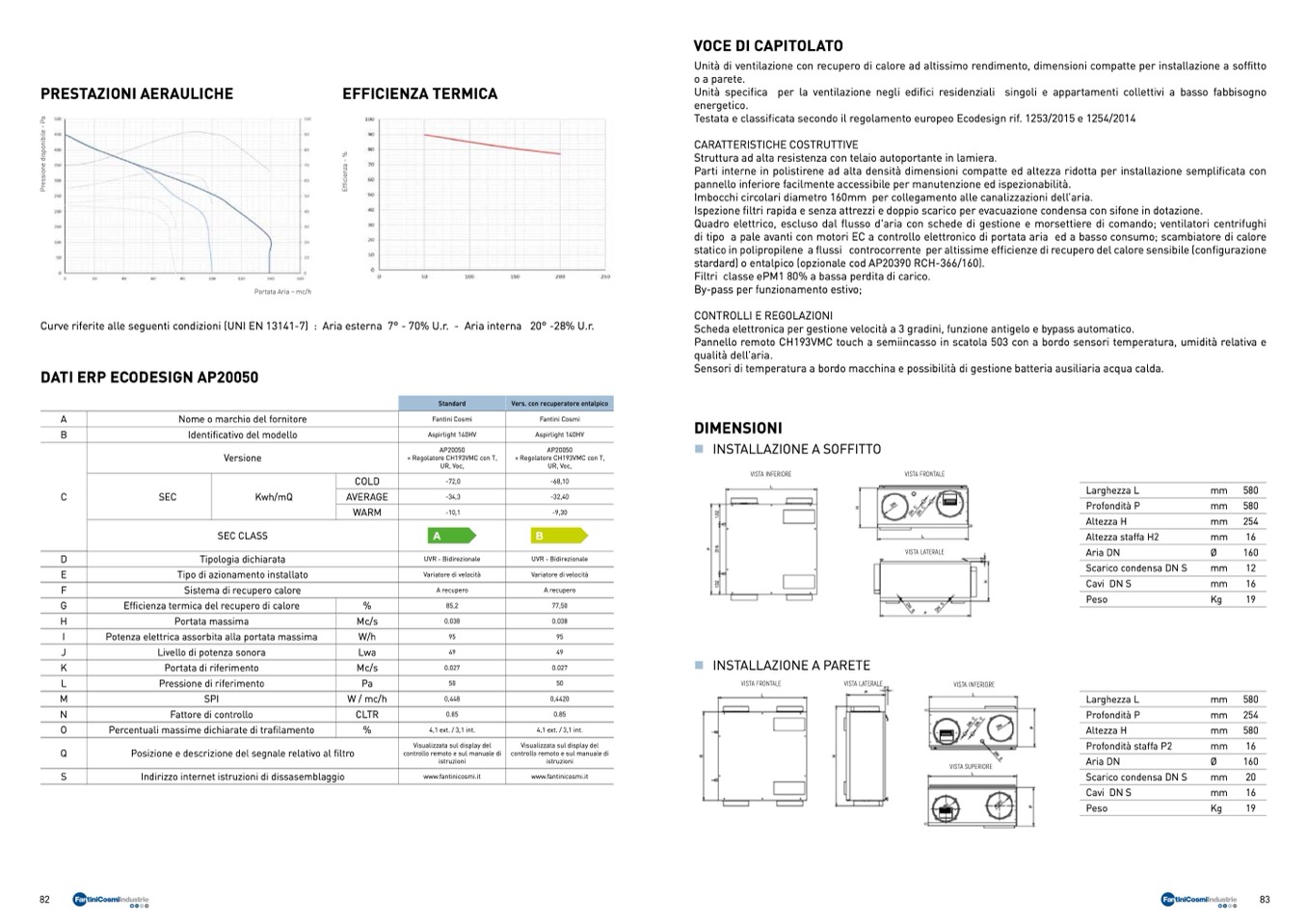

PRESTAZIONI AERAULICHE
EFFICIENZA TERMICA
VOCE DI CAPITOLATO
Unità di ventilazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione a soffitto
o a parete.
Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno
energetico.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2015 e 1254/2014
CARATTERISTICHE COSTRUTTIVE
Struttura ad alta resistenza con telaio autoportante in lamiera.
Parti interne in polistirene ad alta densità dimensioni compatte ed altezza ridotta per installazione semplificata con
pannello inferiore facilmente accessibile per manutenzione ed ispezionabilità.
Imbocchi circolari diametro 160mm per collegamento alle canalizzazioni dell’aria.
Ispezione filtri rapida e senza attrezzi e doppio scarico per evacuazione condensa con sifone in dotazione.
Quadro elettrico, escluso dal flusso d'aria con schede di gestione e morsettiere di comando; ventilatori centrifughi
di tipo a pale avanti con motori EC a controllo elettronico di portata aria ed a basso consumo; scambiatore di calore
statico in polipropilene a flussi controcorrente per altissime efficienze di recupero del calore sensibile (configurazione
stardard) o entalpico (opzionale cod AP20390 RCH-366/160).
Filtri classe ePM1 80% a bassa perdita di carico.
By-pass per funzionamento estivo;
CONTROLLI E REGOLAZIONI
Scheda elettronica per gestione velocità a 3 gradini, funzione antigelo e bypass automatico.
Pannello remoto CH193VMC touch a semiincasso in scatola 503 con a bordo sensori temperatura, umidità relativa e
qualità dell’aria.
Sensori di temperatura a bordo macchina e possibilità di gestione batteria ausiliaria acqua calda.
DATI ERP ECODESIGN AP20050
A
B
Fantini Cosmi
Aspirlight 140HV
AP20050
+ Regolatore CH193VMC con T,
UR, Voc,
DIMENSIONI
„ INSTALLAZIONE A SOFFITTO
VISTA INFERIORE
Portata Aria – mc/h
Curve riferite alle seguenti condizioni (UNI EN 13141-7) : Aria esterna 7° - 70% U.r. - Aria interna 20° -28% U.r.
Portata Aria – mc/h
Versione
Standard
-34,3
Vers. con recuperatore entalpico
Nome o marchio del fornitore
Fantini Cosmi
Identificativo del modello
Aspirlight 140HV
AP20050
+ Regolatore CH193VMC con T,
UR, Voc,
COLD
-72,0
SEC
Kwh/mQ
AVERAGE
WARM
-10,1
SEC CLASS
A
Tipologia dichiarata
UVR - Bidirezionale
Tipo di azionamento installato
Variatore di velocità
Sistema di recupero calore
A recupero
Efficienza termica del recupero di calore
%
85,2
Portata massima
Mc/s
0.038
Potenza elettrica assorbita alla portata massima
W/h
95
Livello di potenza sonora
Lwa
49
Portata di riferimento
Mc/s
0.027
Pressione di riferimento
Pa
50
SPI
W / mc/h
0,448
Fattore di controllo
CLTR
0.85
Percentuali massime dichiarate di trafilamento
%
4,1 ext. / 3,1 int.
Posizione e descrizione del segnale relativo al filtro
Visualizzata sul display del
controllo remoto e sul manuale di
istruzioni
Indirizzo internet istruzioni di dissasemblaggio
www.fantinicosmi.it
-68,10
C
-32,40
-9,30
VISTA FRONTALE
VISTA LATERALE
Larghezza L
Profondità P
Altezza H
Altezza staffa H2
Aria DN
Scarico condensa DN S
Cavi DN S
Peso
Larghezza L
Profondità P
Altezza H
Profondità staffa P2
Aria DN
Scarico condensa DN S
Cavi DN S
Peso
mm
mm
mm
mm
Ø
mm
mm
Kg
mm
mm
mm
mm
Ø
mm
mm
Kg
580
580
254
16
160
12
16
19
580
254
580
16
160
20
16
19
D
E
F
B
UVR - Bidirezionale
Variatore di velocità
A recupero
G
77,50
H
0.038
I
95
J
49
„ INSTALLAZIONE A PARETE
K
L
M
N
O
Q
S
0.027
50
0,4420
0.85
4,1 ext. / 3,1 int.
Visualizzata sul display del
controllo remoto e sul manuale di
istruzioni
www.fantinicosmi.it
VISTA FRONTALE
VISTA LATERALE
VISTA INFERIORE
VISTA SUPERIORE
82
83
P
r
e
s
s
i
o
n
e
d
i
s
p
o
n
i
b
i
l
e
-
P
a
E
f
f
i
c
i
e
n
z
a
-
%
