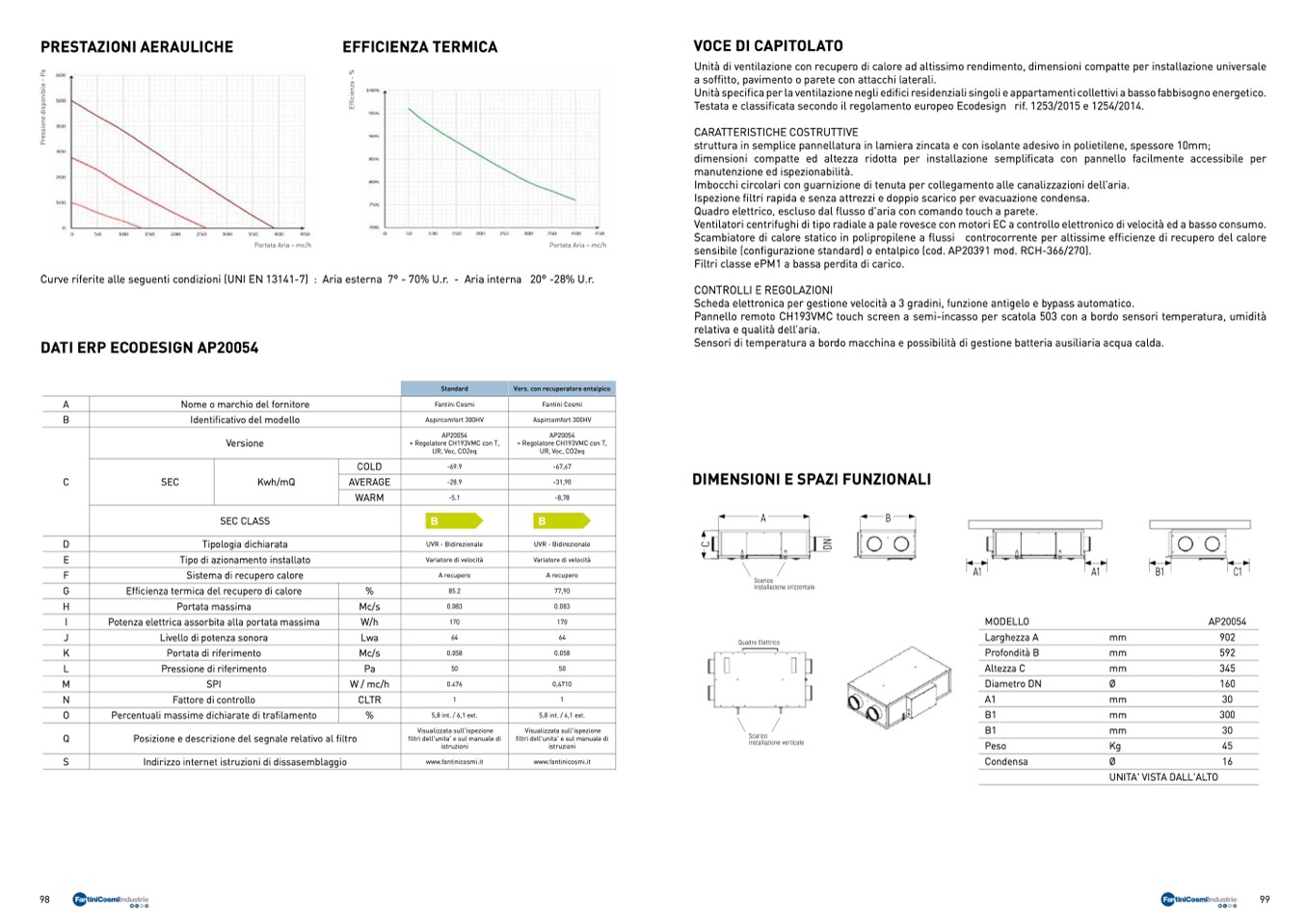

PRESTAZIONI AERAULICHE

EFFICIENZA TERMICA

VOCE DI CAPITOLATO

Unità di ventilazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione universale

a soffitto, pavimento o parete con attacchi laterali.

Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno energetico.

Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2015 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE

struttura in semplice pannellatura in lamiera zincata e con isolante adesivo in polietilene, spessore 10mm;

dimensioni compatte ed altezza ridotta per installazione semplificata con pannello facilmente accessibile per

manutenzione ed ispezionabilità.

Imbocchi circolari con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.

Ispezione filtri rapida e senza attrezzi e doppio scarico per evacuazione condensa.

Quadro elettrico, escluso dal flusso d'aria con comando touch a parete.

Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.

Scambiatore di calore statico in polipropilene a flussi controcorrente per altissime efficienze di recupero del calore

sensibile (configurazione standard) o entalpico (cod. AP20391 mod. RCH-366/270).

Filtri classe ePM1 a bassa perdita di carico.

CONTROLLI E REGOLAZIONI

Scheda elettronica per gestione velocità a 3 gradini, funzione antigelo e bypass automatico.

Pannello remoto CH193VMC touch screen a semi-incasso per scatola 503 con a bordo sensori temperatura, umidità

relativa e qualità dell’aria.

Sensori di temperatura a bordo macchina e possibilità di gestione batteria ausiliaria acqua calda.

Portata Aria – mc/h

Portata Aria – mc/h

Curve riferite alle seguenti condizioni (UNI EN 13141-7) : Aria esterna 7° - 70% U.r. - Aria interna 20° -28% U.r.

DATI ERP ECODESIGN AP20054

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

Q

S

DIMENSIONI E SPAZI FUNZIONALI

A

B

Quadro Elettrico

A1

A1

B1

C1

Versione

Standard

Vers. con recuperatore entalpico

Nome o marchio del fornitore

Fantini Cosmi

Fantini Cosmi

Identificativo del modello

Aspircomfort 300HV

Aspircomfort 300HV

AP20054

+ Regolatore CH193VMC con T,

UR, Voc, CO2eq

AP20054

+ Regolatore CH193VMC con T,

UR, Voc, CO2eq

SEC

Kwh/mQ

COLD

AVERAGE

-69.9

-28.9

-67,67

-31,90

WARM

-5.1

-8,78

SEC CLASS

B

B

Tipologia dichiarata

UVR - Bidirezionale

UVR - Bidirezionale

Tipo di azionamento installato

Variatore di velocità

Variatore di velocità

Sistema di recupero calore

A recupero

A recupero

Efficienza termica del recupero di calore

%

85.2

77,90

Portata massima

Pressione di riferimento

Mc/s

0.083

0.083

Potenza elettrica assorbita alla portata massima

W/h

170

170

Livello di potenza sonora

Lwa

64

64

Portata di riferimento

Mc/s

0.058

0.058

Pa

50

50

SPI

W / mc/h

0.476

0,4710

Fattore di controllo

CLTR

1

1

Percentuali massime dichiarate di trafilamento

%

5,8 int. / 6,1 ext.

5,8 int. / 6,1 ext.

Posizione e descrizione del segnale relativo al filtro

Visualizzata sull'ispezione

filtri dell'unita' e sul manuale di

istruzioni

Visualizzata sull'ispezione

filtri dell'unita' e sul manuale di

istruzioni

Indirizzo internet istruzioni di dissasemblaggio

www.fantinicosmi.it

www.fantinicosmi.it

Scarico

installazione orizzontale

Scarico

installazione verticale

MODELLO

Larghezza A

Profondità B

Altezza C

Diametro DN

A1

B1

B1

Peso

Condensa

AP20054

mm

902

mm

592

mm

345

Ø

160

mm

30

mm

300

mm

30

Kg

45

Ø

16

UNITA' VISTA DALL'ALTO
