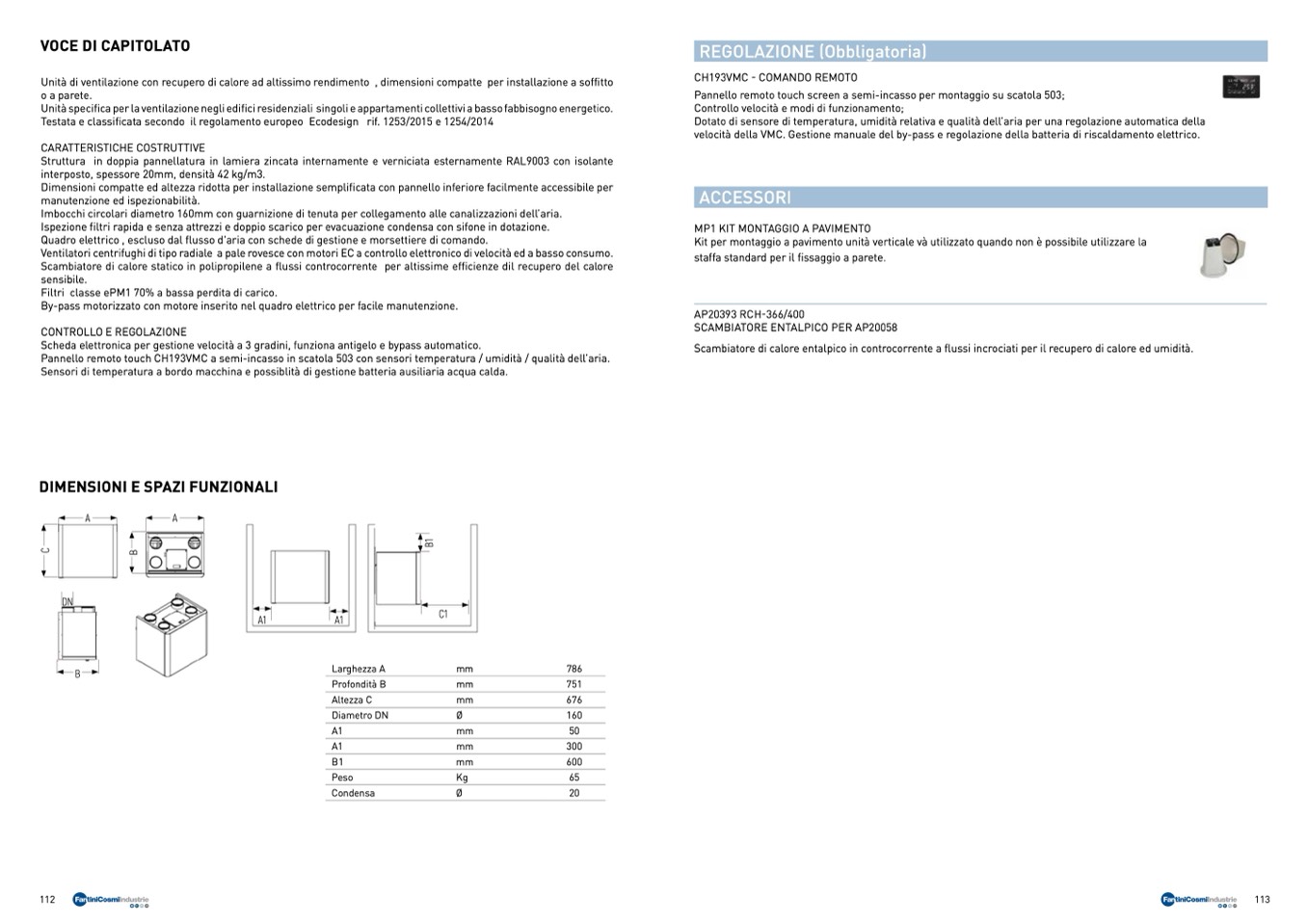

VOCE DI CAPITOLATO
REGOLAZIONE (Obbligatoria)
CH193VMC - COMANDO REMOTO
Pannello remoto touch screen a semi-incasso per montaggio su scatola 503;
Controllo velocità e modi di funzionamento;
Dotato di sensore di temperatura, umidità relativa e qualità dell’aria per una regolazione automatica della
velocità della VMC. Gestione manuale del by-pass e regolazione della batteria di riscaldamento elettrico.
ACCESSORI
MP1 KIT MONTAGGIO A PAVIMENTO
Kit per montaggio a pavimento unità verticale và utilizzato quando non è possibile utilizzare la
staffa standard per il fissaggio a parete.
AP20393 RCH-366/400
SCAMBIATORE ENTALPICO PER AP20058
Scambiatore di calore entalpico in controcorrente a flussi incrociati per il recupero di calore ed umidità.
Unità di ventilazione con recupero di calore ad altissimo rendimento , dimensioni compatte per installazione a soffitto
o a parete.
Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno energetico.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2015 e 1254/2014
CARATTERISTICHE COSTRUTTIVE
Struttura in doppia pannellatura in lamiera zincata internamente e verniciata esternamente RAL9003 con isolante
interposto, spessore 20mm, densità 42 kg/m3.
Dimensioni compatte ed altezza ridotta per installazione semplificata con pannello inferiore facilmente accessibile per
manutenzione ed ispezionabilità.
Imbocchi circolari diametro 160mm con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.
Ispezione filtri rapida e senza attrezzi e doppio scarico per evacuazione condensa con sifone in dotazione.
Quadro elettrico , escluso dal flusso d'aria con schede di gestione e morsettiere di comando.
Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
Scambiatore di calore statico in polipropilene a flussi controcorrente per altissime efficienze dil recupero del calore
sensibile.
Filtri classe ePM1 70% a bassa perdita di carico.
By-pass motorizzato con motore inserito nel quadro elettrico per facile manutenzione.
CONTROLLO E REGOLAZIONE
Scheda elettronica per gestione velocità a 3 gradini, funziona antigelo e bypass automatico.
Pannello remoto touch CH193VMC a semi-incasso in scatola 503 con sensori temperatura / umidità / qualità dell’aria.
Sensori di temperatura a bordo macchina e possiblità di gestione batteria ausiliaria acqua calda.
DIMENSIONI E SPAZI FUNZIONALI
A
A
DN
B
A1
C1
A1
Larghezza A
Profondità B
Altezza C
Diametro DN
A1
A1
B1
Peso
Condensa
mm
786
mm
751
mm
676
Ø
160
mm
50
mm
300
mm
600
Kg
65
Ø
20
112
113
C
B
B
