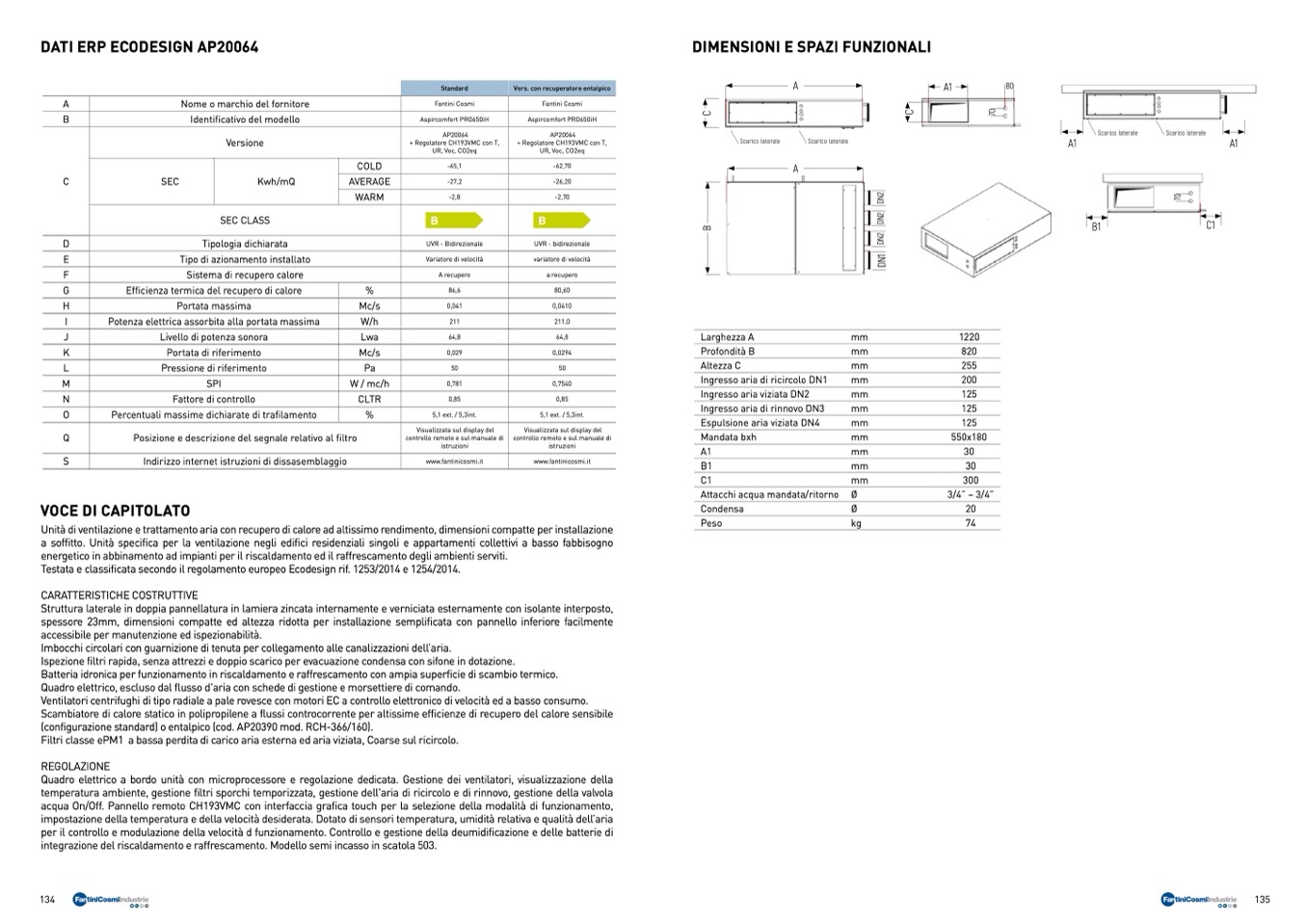

DATI ERP ECODESIGN AP20064

DIMENSIONI E SPAZI FUNZIONALI

A

A

1

80

Versione

Standard

Vers. con recuperatore entalpico

Nome o marchio del fornitore

Fantini Cosmi

Identificativo del modello

Aspircomfort PRO650iH

AP20064

+ Regolatore CH193VMC con T,

UR, Voc, CO2eq

COLD

-65,1

SEC

Kwh/mQ

AVERAGE

-27,2

WARM

-2,8

SEC CLASS

B

Tipologia dichiarata

UVR - Bidirezionale

Tipo di azionamento installato

Variatore di velocità

Sistema di recupero calore

A recupero

Efficienza termica del recupero di calore

%

86,6

Portata massima

Mc/s

0,041

Potenza elettrica assorbita alla portata massima

W/h

211

Livello di potenza sonora

Lwa

64,8

Portata di riferimento

Mc/s

0,029

Pressione di riferimento

Pa

50

SPI

W / mc/h

0,781

Fattore di controllo

CLTR

0,85

Percentuali massime dichiarate di trafilamento

%

5,1 ext. / 5,3int.

Posizione e descrizione del segnale relativo al filtro

Visualizzata sul display del

controllo remoto e sul manuale di

istruzioni

Indirizzo internet istruzioni di dissasemblaggio

www.fantinicosmi.it

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

Q

S

VOCE DI CAPITOLATO

Fantini Cosmi

Aspircomfort PRO650iH

AP20064

+ Regolatore CH193VMC con T,

UR, Voc, CO2eq

-62,70

-26,20

-2,70

B

Scarico laterale

B1

Scarico laterale

Scarico laterale

Scarico laterale

A1

A1

A

C1

UVR - bidirezionale

variatore di velocità

a recupero

80,60

0,0410

211,0

64,8

0,0294

50

0,7540

0,85

5,1 ext. / 5,3int.

Visualizzata sul display del

controllo remoto e sul manuale di

istruzioni

www.fantinicosmi.it

Larghezza A

Profondità B

Altezza C

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

Ø

Ø

kg

1220

820

255

200

125

125

125

550x180

30

30

300

3/4” – 3/4”

20

74

Unità di ventilazione e trattamento aria con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione

a soffitto. Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno

energetico in abbinamento ad impianti per il riscaldamento ed il raffrescamento degli ambienti serviti.

Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE

Struttura laterale in doppia pannellatura in lamiera zincata internamente e verniciata esternamente con isolante interposto,

spessore 23mm, dimensioni compatte ed altezza ridotta per installazione semplificata con pannello inferiore facilmente

accessibile per manutenzione ed ispezionabilità.

Imbocchi circolari con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.

Ispezione filtri rapida, senza attrezzi e doppio scarico per evacuazione condensa con sifone in dotazione.

Batteria idronica per funzionamento in riscaldamento e raffrescamento con ampia superficie di scambio termico.

Quadro elettrico, escluso dal flusso d'aria con schede di gestione e morsettiere di comando.

Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.

Scambiatore di calore statico in polipropilene a flussi controcorrente per altissime efficienze di recupero del calore sensibile

(configurazione standard) o entalpico (cod. AP20390 mod. RCH-366/160).

Filtri classe ePM1 a bassa perdita di carico aria esterna ed aria viziata, Coarse sul ricircolo.

REGOLAZIONE

Quadro elettrico a bordo unità con microprocessore e regolazione dedicata. Gestione dei ventilatori, visualizzazione della

temperatura ambiente, gestione filtri sporchi temporizzata, gestione dell'aria di ricircolo e di rinnovo, gestione della valvola

acqua On/Off. Pannello remoto CH193VMC con interfaccia grafica touch per la selezione della modalità di funzionamento,

impostazione della temperatura e della velocità desiderata. Dotato di sensori temperatura, umidit

à relativa e qualità dell’aria

per il controllo e modulazione della velocità d funzionamento. Controllo e gestione della deumidificazione e delle batterie di

integrazione del riscaldamento e raffrescamento. Modello semi incasso in scatola 503.

Ingresso aria di ricircolo DN1

Ingresso aria viziata DN2

Ingresso aria di rinnovo DN3

Espulsione aria viziata DN4

Mandata bxh

A1

B1

C1

Attacchi acqua mandata/ritorno

Condensa

Peso

134

135

B

C

D

N

1

D

N

2

D

N

2

D

N

2

7

0

C

7

0
