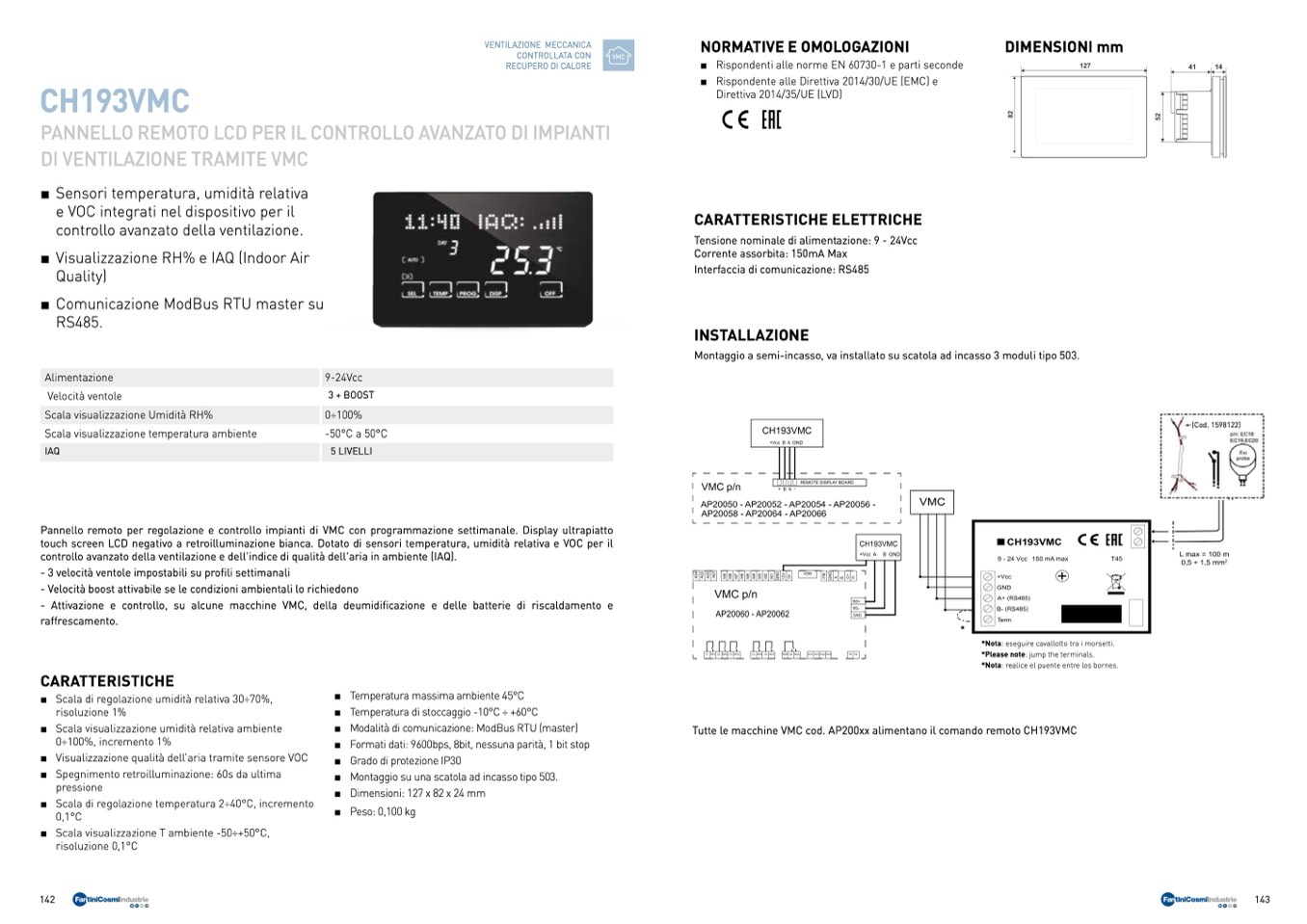

CH193VMC

PANNELLO REMOTO LCD PER IL CONTROLLO AVANZATO DI IMPIANTI

DI VENTILAZIONE TRAMITE VMC

■ Sensori temperatura, umidità relativa

e VOC integrati nel dispositivo per il

controllo avanzato della ventilazione.

■ Visualizzazione RH% e IAQ (Indoor Air

Quality)

■ Comunicazione ModBus RTU master su

RS485.

Alimentazione

Velocità ventole

Scala visualizzazione Umidità RH%

Scala visualizzazione temperatura ambiente

IAQ

9-24Vcc

3 + BOOST

0÷100%

-50°C a 50°C

5 LIVELLI

(Cod. 1598122)

Pannello remoto per regolazione e controllo impianti di VMC con programmazione settimanale. Display ultrapiatto

touch screen LCD negativo a retroilluminazione bianca. Dotato di sensori temperatura, umidità relativa e VOC per il

controllo avanzato della ventilazione e dell'indice di qualità dell'aria in ambiente (IAQ).

- 3 velocità ventole impostabili su profili settimanali

- Velocità boost attivabile se le condizioni ambientali lo richiedono

- Attivazione e controllo, su alcune macchine VMC, della deumidificazione e delle batterie di riscaldamento e

raffrescamento.

CARATTERISTICHE

■ Scala di regolazione umidità relativa 30÷70%,

risoluzione 1%

■ Scala visualizzazione umidità relativa ambiente

0÷100%, incremento 1%

■ Visualizzazione qualità dell’aria tramite sensore VOC

■ Spegnimento retroilluminazione: 60s da ultima

pressione

■ Scala di regolazione temperatura 2÷40°C, incremento

0,1°C

■ Scala visualizzazione T ambiente -50÷+50°C,

risoluzione 0,1°C

■

■

■

■

■

■

■

■

Temperatura massima ambiente 45°C

Temperatura di stoccaggio -10°C ÷ +60°C

Modalità di comunicazione: ModBus RTU (master)

Formati dati: 9600bps, 8bit, nessuna parità, 1 bit stop

Grado di protezione IP30

Montaggio su una scatola ad incasso tipo 503.

Dimensioni: 127 x 82 x 24 mm

Peso: 0,100 kg

*Nota: eseguire cavallotto tra i morsetti.

*Please note: jump the terminals.

*Nota: realice el puente entre los bornes.

Tutte le macchine VMC cod. AP200xx alimentano il comando remoto CH193VMC

142

143

VENTILAZIONE MECCANICA

CONTROLLATA CON

RECUPERO DI CALORE

VMC

NORMATIVE E OMOLOGAZIONI

■ Rispondenti alle norme EN 60730-1 e parti seconde

■ Rispondente alle Direttiva 2014/30/UE (EMC) e

Direttiva 2014/35/UE (LVD)

CARATTERISTICHE ELETTRICHE

Tensione nominale di alimentazione: 9 - 24Vcc

Corrente assorbita: 150mA Max

Interfaccia di comunicazione: RS485

INSTALLAZIONE

DIMENSIONI mm

127

Montaggio a semi-incasso, va installato su scatola ad incasso 3 moduli tipo 503.

41

14

8

2

5

2
