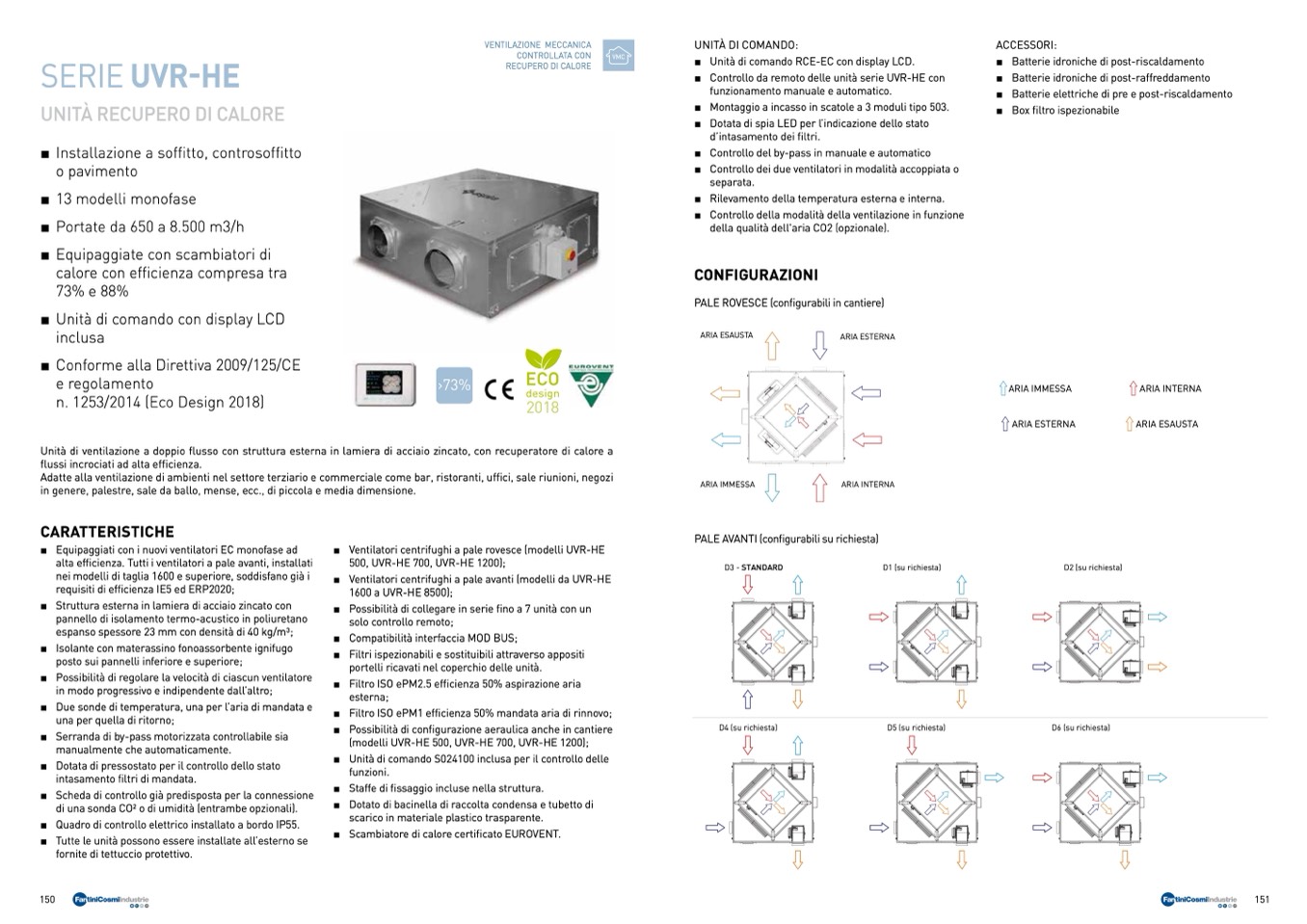

SERIE UVR-HE

UNITÀ RECUPERO DI CALORE

■ Installazione a soffitto, controsoffitto

o pavimento

■ 13 modelli monofase

■ Portate da 650 a 8.500 m3/h

■ Equipaggiate con scambiatori di

calore con efficienza compresa tra

73% e 88%

■ Unità di comando con display LCD

inclusa

■ Conforme alla Direttiva 2009/125/CE

e regolamento

n. 1253/2014 (Eco Design 2018)

■

■

■

■

Batterie idroniche di post-riscaldamento

Batterie idroniche di post-raffreddamento

Batterie elettriche di pre e post-riscaldamento

Box filtro ispezionabile

Unità di ventilazione a doppio flusso con struttura esterna in lamiera di acciaio zincato, con recuperatore di calore a

flussi incrociati ad alta efficienza.

Adatte alla ventilazione di ambienti nel settore terziario e commerciale come bar, ristoranti, uffici, sale riunioni, negozi

in genere, palestre, sale da ballo, mense, ecc., di piccola e media dimensione.

CARATTERISTICHE

■ Equipaggiati con i nuovi ventilatori EC monofase ad

alta efficienza. Tutti i ventilatori a pale avanti, installati

nei modelli di taglia 1600 e superiore, soddisfano già i

requisiti di efficienza IE5 ed ERP2020;

■ Struttura esterna in lamiera di acciaio zincato con

pannello di isolamento termo-acustico in poliuretano

espanso spessore 23 mm con densità di 40 kg/m3;

■ Isolante con materassino fonoassorbente ignifugo

posto sui pannelli inferiore e superiore;

■ Possibilità di regolare la velocità di ciascun ventilatore

in modo progressivo e indipendente dall’altro;

■ Due sonde di temperatura, una per l’aria di mandata e

una per quella di ritorno;

■ Serranda di by-pass motorizzata controllabile sia

manualmente che automaticamente.

■ Dotata di pressostato per il controllo dello stato

intasamento filtri di mandata.

■ Scheda di controllo già predisposta per la connessione

di una sonda CO2 o di umidità (entrambe opzionali).

■ Quadro di controllo elettrico installato a bordo IP55.

■ Tutte le unità possono essere installate all’esterno se

fornite di tettuccio protettivo.

■

■

■

■

■

■

■

■

■

■

■

■

Ventilatori centrifughi a pale rovesce (modelli UVR-HE

500, UVR-HE 700, UVR-HE 1200);

Ventilatori centrifughi a pale avanti (modelli da UVR-HE

1600 a UVR-HE 8500);

Possibilità di collegare in serie fino a 7 unità con un

solo controllo remoto;

Compatibilità interfaccia MOD BUS;

Filtri ispezionabili e sostituibili attraverso appositi

portelli ricavati nel coperchio delle unità.

Filtro ISO ePM2.5 efficienza 50% aspirazione aria

esterna;

Filtro ISO ePM1 efficienza 50% mandata aria di rinnovo;

Possibilità di configurazione aeraulica anche in cantiere

(modelli UVR-HE 500, UVR-HE 700, UVR-HE 1200);

Unità di comando S024100 inclusa per il controllo delle

funzioni.

Staffe di fissaggio incluse nella struttura.

Dotato di bacinella di raccolta condensa e tubetto di

scarico in materiale plastico trasparente.

Scambiatore di calore certificato EUROVENT.

PALE AVANTI (configurabili su richiesta)

D3 - STANDARD

D1 (su richiesta)

D2 (su richiesta)

150

151

VENTILAZIONE MECCANICA

CONTROLLATA CON

VMC

RECUPERO DI CALORE

UNITÀ DI COMANDO:

■ Unità di comando RCE-EC con display LCD.

■ Controllo da remoto delle unità serie UVR-HE con

funzionamento manuale e automatico.

■ Montaggio a incasso in scatole a 3 moduli tipo 503.

■ Dotata di spia LED per l’indicazione dello stato

d’intasamento dei filtri.

■ Controllo del by-pass in manuale e automatico

■ Controllo dei due ventilatori in modalità accoppiata o

separata.

■ Rilevamento della temperatura esterna e interna.

■ Controllo della modalità della ventilazione in funzione

della qualità dell'aria CO2 (opzionale).

CONFIGURAZIONI

PALE ROVESCE (configurabili in cantiere)

ACCESSORI:

ECO

design

ARIA ESAUSTA

ARIA IMMESSA

ARIA IMMESSA

ARIA ESTERNA

ARIA INTERNA

ARIA INTERNA

ARIA IMMESSA

ARIA ESTERNA

ARIA INTERNA

ARIA ESAUSTA

ARIA EST

D4 (su richiesta)

D5 (su richiesta)

D6 (su richiesta)
