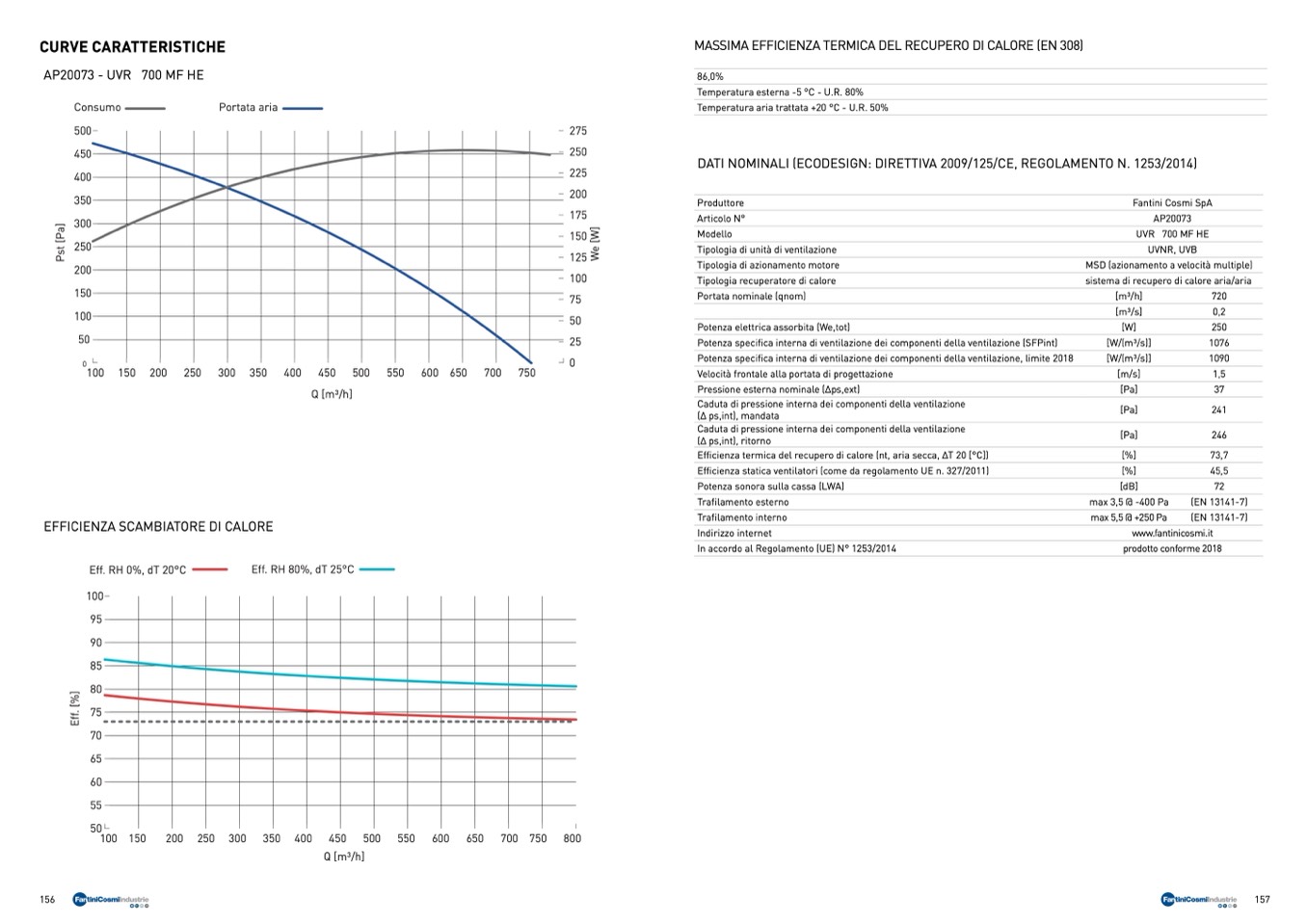

CURVE CARATTERISTICHE
MASSIMA EFFICIENZA TERMICA DEL RECUPERO DI CALORE (EN 308)
AP20073 - UVR
Consumo
500
450
400
350
300
250
200
150
100
50
700 MF HE
86,0%
Temperatura esterna -5 °C - U.R. 80%
Temperatura aria trattata +20 °C - U.R. 50%
DATI NOMINALI (ECODESIGN: DIRETTIVA 2009/125/CE, REGOLAMENTO N. 1253/2014)
Portata aria
275
250
225
200
175
150
125
100
75
50
25
0
Produttore
Articolo N°
Modello
Tipologia di unità di ventilazione
Tipologia di azionamento motore
Tipologia recuperatore di calore
Portata nominale (qnom)
Potenza elettrica assorbita (We,tot)
Potenza specifica interna di ventilazione dei componenti della
Potenza specifica interna di ventilazione dei componenti della
Velocità frontale alla portata di progettazione
Pressione esterna nominale (Δps,ext)
Caduta di pressione interna dei componenti della ventilazione
(Δ ps,int), mandata
Caduta di pressione interna dei componenti della ventilazione
(Δ ps,int), ritorno
Fantini Cosmi SpA
AP20073
UVR 700 MF HE
UVNR, UVB
MSD (azionamento a velocità multiple)
sistema di recupero di calore aria/aria
0
ventilazione (SFPint)
ventilazione, limite 2018
[m3/h]
[m3/s]
[W]
[W/(m3/s)]
[W/(m3/s)]
[m/s]
[Pa]
[Pa]
[Pa]
[%]
[%]
[dB]
max 3,5 @ -400 Pa
max 5,5 @ +250 Pa
720
0,2
250
1076
1090
1,5
37
241
246
73,7
45,5
72
(EN 13141-7)
(EN 13141-7)
100 150 200 250 300 350 400 450 500 550 600 650 700 750
Q [m3/h]
Efficienza termica del recupero di calore (nt, aria secca, ΔT 20
Efficienza statica ventilatori (come da regolamento UE n. 327/2011)
Potenza sonora sulla cassa (LWA)
Trafilamento esterno
Trafilamento interno
Indirizzo internet
In accordo al Regolamento (UE) N° 1253/2014
[°C])
EFFICIENZA SCAMBIATORE DI CALORE
www.fantinicosmi.it
prodotto conforme 2018
Eff. RH 0%, dT 20°C
100
95
90
85
80
75
70
65
60
55
50
Eff. RH 80%, dT 25°C
100 150
200 250 300 350 400 450 500 550 600 650 700 750 800
Q [m3/h]
156
157
E
f
f
.
[
%
]
P
s
t
[
P
a
]
W
e
[
W
]
