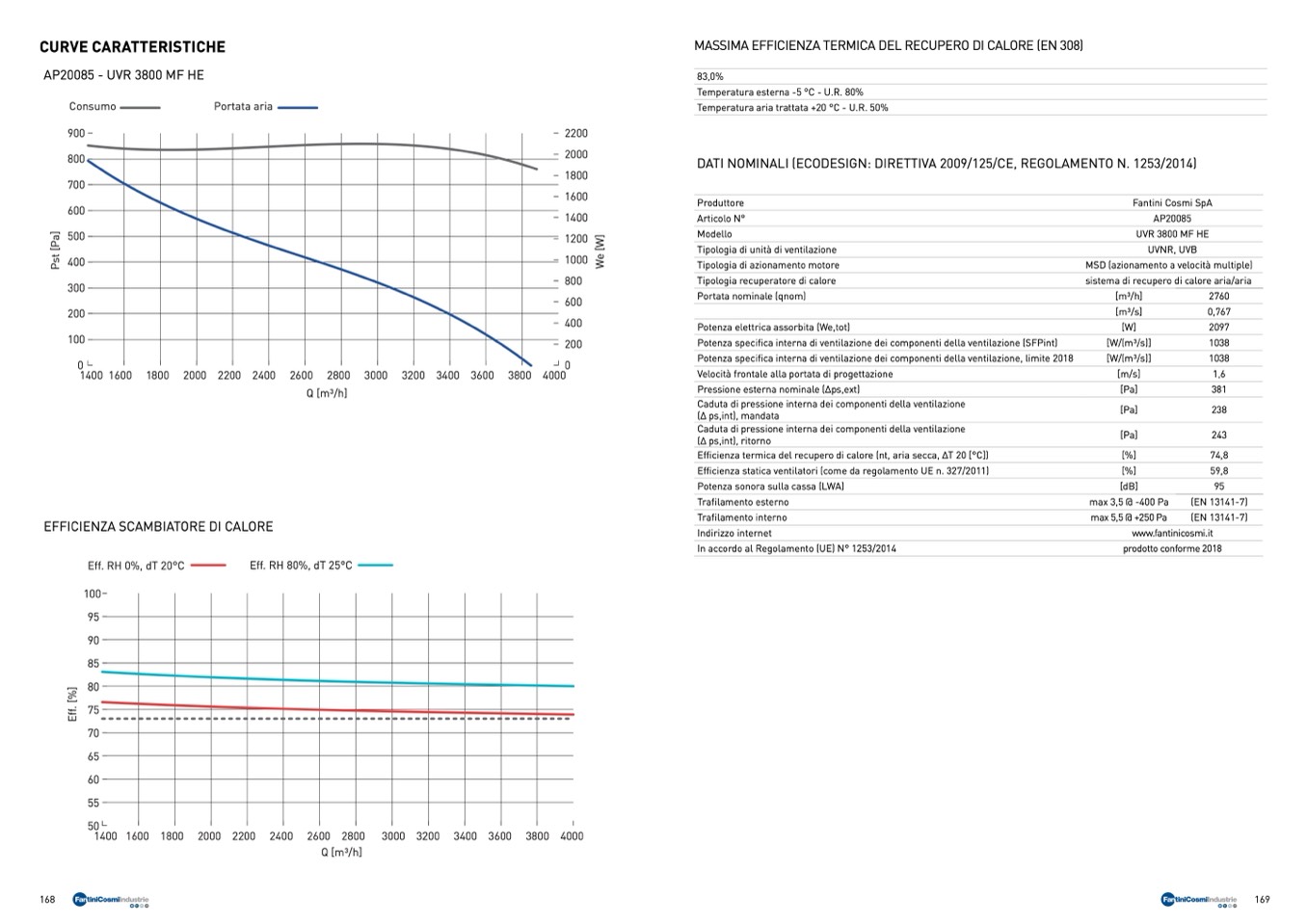

CURVE CARATTERISTICHE
MASSIMA EFFICIENZA TERMICA DEL RECUPERO DI CALORE (EN 308)
AP20085 - UVR 3800 MF HE
Consumo
900
800
700
600
500
400
300
200
100
Portata aria
83,0%
Temperatura esterna -5 °C - U.R. 80%
Temperatura aria trattata +20 °C - U.R. 50%
DATI NOMINALI (ECODESIGN: DIRETTIVA 2009/125/CE, REGOLAMENTO N. 1253/2014)
2200
2000
1800
1600
1400
1200
1000
800
600
400
200
Produttore
Articolo N°
Modello
Tipologia di unità di ventilazione
Tipologia di azionamento motore
Tipologia recuperatore di calore
Portata nominale (qnom)
Potenza elettrica assorbita (We,tot)
Potenza specifica interna di ventilazione dei componenti della
Potenza specifica interna di ventilazione dei componenti della
Velocità frontale alla portata di progettazione
Pressione esterna nominale (Δps,ext)
Caduta di pressione interna dei componenti della ventilazione
(Δ ps,int), mandata
Caduta di pressione interna dei componenti della ventilazione
(Δ ps,int), ritorno
Efficienza termica del recupero di calore (nt, aria secca, ΔT 20
Fantini Cosmi SpA
AP20085
UVR 3800 MF HE
UVNR, UVB
MSD (azionamento a velocità multiple)
sistema di recupero di calore aria/aria
0
0
1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000
ventilazione (SFPint)
ventilazione, limite 2018
[°C])
[m3/h]
[m3/s]
[W]
[W/(m3/s)]
[W/(m3/s)]
[m/s]
[Pa]
[Pa]
[Pa]
[%]
[%]
[dB]
max 3,5 @ -400 Pa
max 5,5 @ +250 Pa
2760
0,767
2097
1038
1038
1,6
381
238
243
74,8
59,8
95
(EN 13141-7)
(EN 13141-7)
Q [m3/h]
EFFICIENZA SCAMBIATORE DI CALORE
Efficienza statica ventilatori (come da regolamento UE n. 327/2011)
Potenza sonora sulla cassa (LWA)
Trafilamento esterno
Trafilamento interno
Indirizzo internet
In accordo al Regolamento (UE) N° 1253/2014
www.fantinicosmi.it
prodotto conforme 2018
Eff. RH 0%, dT 20°C
100
95
90
85
80
75
70
65
60
55
50
Eff. RH 80%, dT 25°C
1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000
Q [m3/h]
168
169
