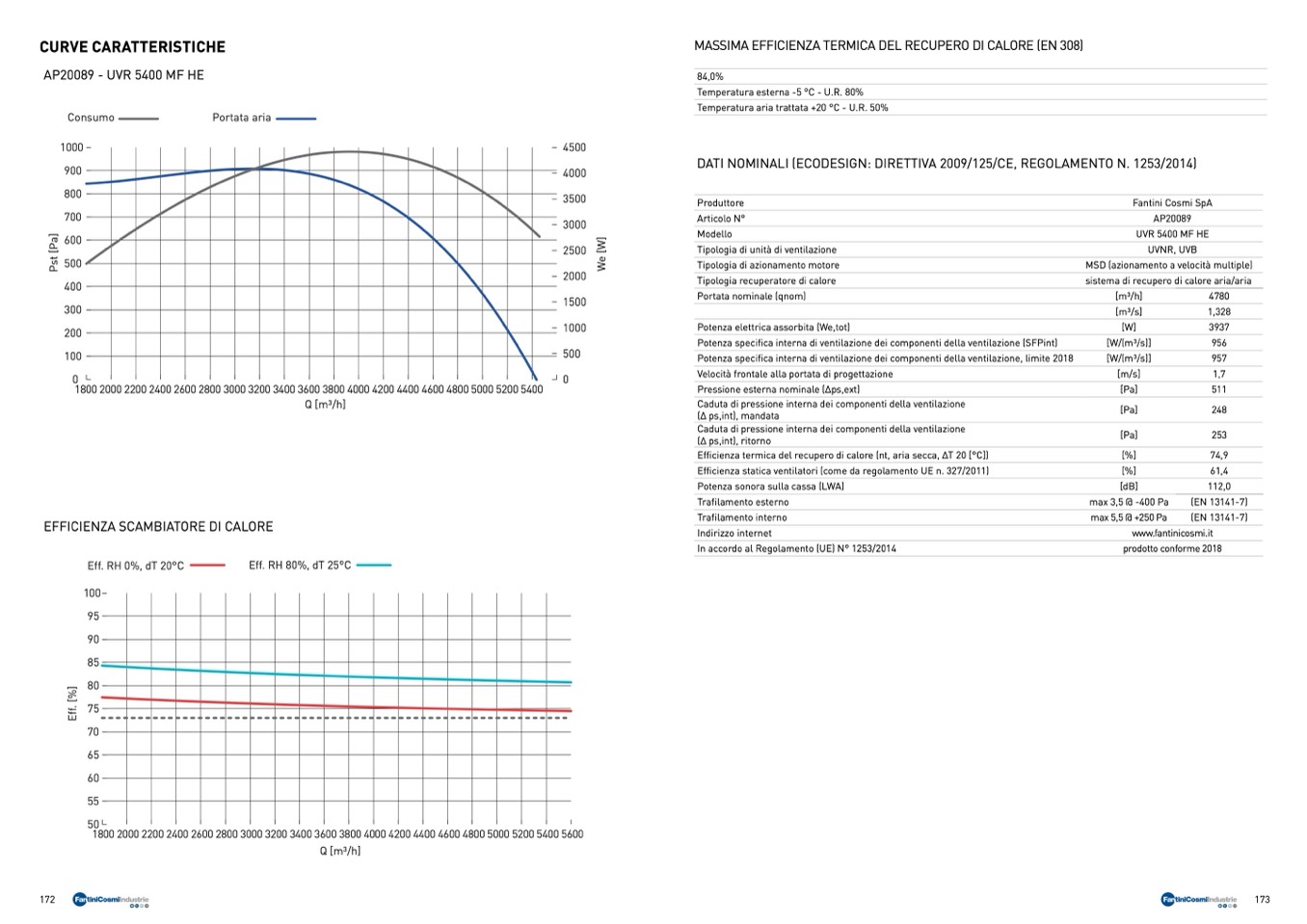

CURVE CARATTERISTICHE
MASSIMA EFFICIENZA TERMICA DEL RECUPERO DI CALORE (EN 308)
AP20089 - UVR 5400 MF HE
Consumo
1000
900
800
700
600
500
400
300
200
100
Portata aria
84,0%
Temperatura esterna -5 °C - U.R. 80%
Temperatura aria trattata +20 °C - U.R. 50%
DATI NOMINALI (ECODESIGN: DIRETTIVA 2009/125/CE, REGOLAMENTO N. 1253/2014)
4500
4000
3500
3000
2500
2000
1500
1000
500
Produttore
Articolo N°
Modello
Tipologia di unità di ventilazione
Tipologia di azionamento motore
Tipologia recuperatore di calore
Portata nominale (qnom)
Potenza elettrica assorbita (We,tot)
Potenza specifica interna di ventilazione dei componenti della
Potenza specifica interna di ventilazione dei componenti della
Velocità frontale alla portata di progettazione
Pressione esterna nominale (Δps,ext)
Caduta di pressione interna dei componenti della ventilazione
(Δ ps,int), mandata
Caduta di pressione interna dei componenti della ventilazione
(Δ ps,int), ritorno
Efficienza termica del recupero di calore (nt, aria secca, ΔT 20
Fantini Cosmi SpA
AP20089
UVR 5400 MF HE
UVNR, UVB
MSD (azionamento a velocità multiple)
sistema di recupero di calore aria/aria
0
0
1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000 4200 4400 4600 4800 5000 5200 5400
ventilazione (SFPint)
ventilazione, limite 2018
[°C])
[m3/h]
[m3/s]
[W]
[W/(m3/s)]
[W/(m3/s)]
[m/s]
[Pa]
[Pa]
[Pa]
[%]
[%]
[dB]
max 3,5 @ -400 Pa
max 5,5 @ +250 Pa
4780
1,328
3937
956
957
1,7
511
248
253
74,9
61,4
112,0
(EN 13141-7)
(EN 13141-7)
Q [m3/h]
EFFICIENZA SCAMBIATORE DI CALORE
Efficienza statica ventilatori (come da regolamento UE n. 327/2011)
Potenza sonora sulla cassa (LWA)
Trafilamento esterno
Trafilamento interno
Indirizzo internet
In accordo al Regolamento (UE) N° 1253/2014
www.fantinicosmi.it
prodotto conforme 2018
Eff. RH 0%, dT 20°C
100
95
90
85
80
75
70
65
60
55
50
Eff. RH 80%, dT 25°C
1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000 4200 4400 4600 4800 5000 5200 5400 5600
Q [m3/h]
172
173
E
f
f
.
[
%
]
P
s
t
[
P
a
]
W
e
[
W
]
