TAGLIA

u.m

H - ALTEZZA CON ISOLAMENTO

[mm]

D - DIAMETRO CON ISOLAMENTO

[mm]

A - 2X MANICOTTI LATO IMPIANTO

[mm]

B - POZZETTO PORTASONDA

[mm]

C - RESISTENZA LETTRICA IN MANICOTTO

[mm]

E - POZZETTO PORTASONDA

[mm]

F - 2X MANICOTTI LATO IMPIANTO

[mm]

G - INGRESSO ACQUA FREDDA SANITARIA

[mm]

I - RESISTENZA LETTRICA IN MANICOTTO

[mm]

L - USCITA FREDDA SCAMBIATORE PDC

[mm]

M - ATTACCO RICIRCOLO

[mm]

N - POZZETTO PORTASONDA

[mm]

O - INGRESSO CALDO SCAMBIATORE PDC

[mm]

P - TERMOMETRO

[mm]

Q - USCITA ACQUA CALDA SANITARIA

[mm]

R - ANODO AL MAGNESIO

[mm]

S1- USCITA SCAMBIATORE SOLARE (FREDDO) ESTERNO AL COVER

[mm]

S2 - INGRESSO SCAMBIATORE SOLARE (CALDO) ESTERNO AL COVER

[mm]

X - ALTEZZA CAMBIO ACCUMULO

[mm]

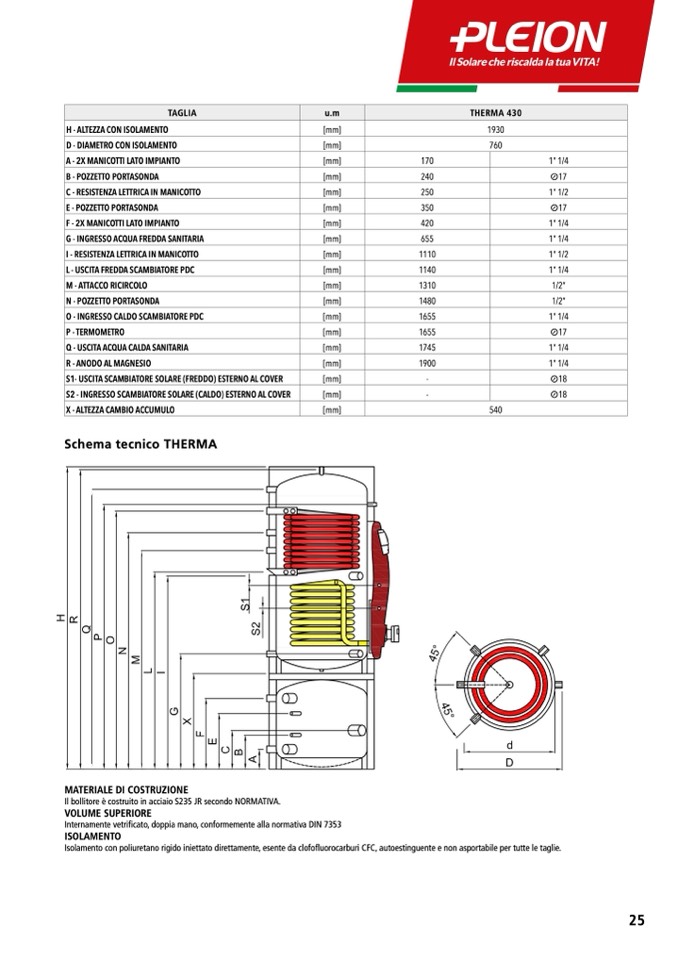

Schema tecnico THERMA

THERMA 430

1930

760

MATERIALE DI COSTRUZIONE

Il bollitore

è costruito in acciaio S235 JR secondo NORMATIVA.

VOLUME SUPERIORE

Internamente vetrificato, doppia mano, conformemente alla normativa DIN 7353

ISOLAMENTO

Isolamento con poliuretano rigido iniettato direttamente, esente da clofo

fluorocarburi CFC, autoestinguente e non asportabile per tutte le taglie.

170

240

250

350

420

655

1110

1140

1310

1480

1655

1655

1745

1900

-

-

1” 1/4

⊘17

1” 1/2

⊘17

1” 1/4

1” 1/4

1” 1/2

1” 1/4

1/2”

1/2”

1” 1/4

⊘17

1” 1/4

1” 1/4

⊘18

⊘18

540

25
