ULTRADUO 401

A- MANICOTTO con rompigetto

[mm] 265

B - MANICOTTO con rompigetto

[mm] 725

C- MANICOTTO con rompigetto

[mm] 1185

D - MANICOTTO con rompigetto

[mm] 1645

E - ALTEZZA INGRESSO I USCITA ACQUA SANITARIA [mm] 1980

H - ALTEZZA INGRESSO I USCITA MODULO SOLARE [mm] 1980

F - POZZETTO PORTASONDA (SOTTO CARTER)

[mm] 265

G - POZZETTO PORTASONDA (SOTTO CARTER)

[mm] 725

I - RESISTENZA ELETTRICA (SOTTO CARTER)

[mm] 890

L - POZZETTO PORTASONDA (SOTTO CARTER)

[mm] 1185

M - POZZETTO PORTASONDA (SOTTO CARTER)

[mm] 1645

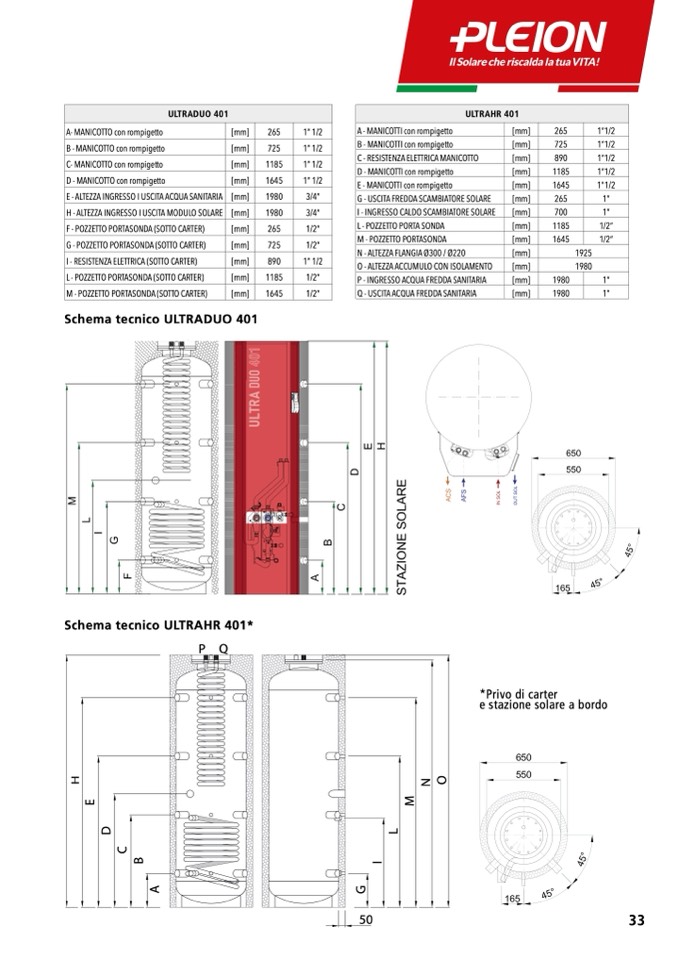

Schema tecnico ULTRADUO 401

ULTRAHR 401

Schema tecnico ULTRAHR 401*

P QP Q

H

H

N

O

N

O

E

E

M

M

D

D

L

L

C

B

C

B

I

I

A

A

G

G

650 650

50 50

550 550

33

1” 1/2

1” 1/2

1” 1/2

1” 1/2

3/4”

3/4”

1/2”

1/2”

1” 1/2

1/2”

1/2”

A - MANICOTTI con rompigetto

B - MANICOTTI con rompigetto

C - RESISTENZA ELETTRICA MANICOTTO

D - MANICOTTI con rompigetto

E - MANICOTTI con rompigetto

G - USCITA FREDDA SCAMBIATORE SOLARE

I - INGRESSO CALDO SCAMBIATORE SOLARE

L - POZZETTO PORTA SONDA

M - POZZETTO PORTASONDA

N - ALTEZZA FLANGIA Ø300 / Ø220

O - ALTEZZA ACCUMULO CON ISOLAMENTO

P - INGRESSO ACQUA FREDDA SANITARIA

Q - USCITA ACQUA FREDDA SANITARIA

[mm]

265

1”1/2

[mm]

725

1”1/2

[mm]

890

1”1/2

[mm]

1185

1”1/2

[mm]

1645

1"1/2

[mm]

265

1”

[mm]

700

1”

[mm]

1185

1/2”

[mm]

1645

1/2”

[mm]

1925

[mm]

1980

[mm]

1980

1”

[mm]

1980

1”

*Privo di carter

e stazione solare a bordo
