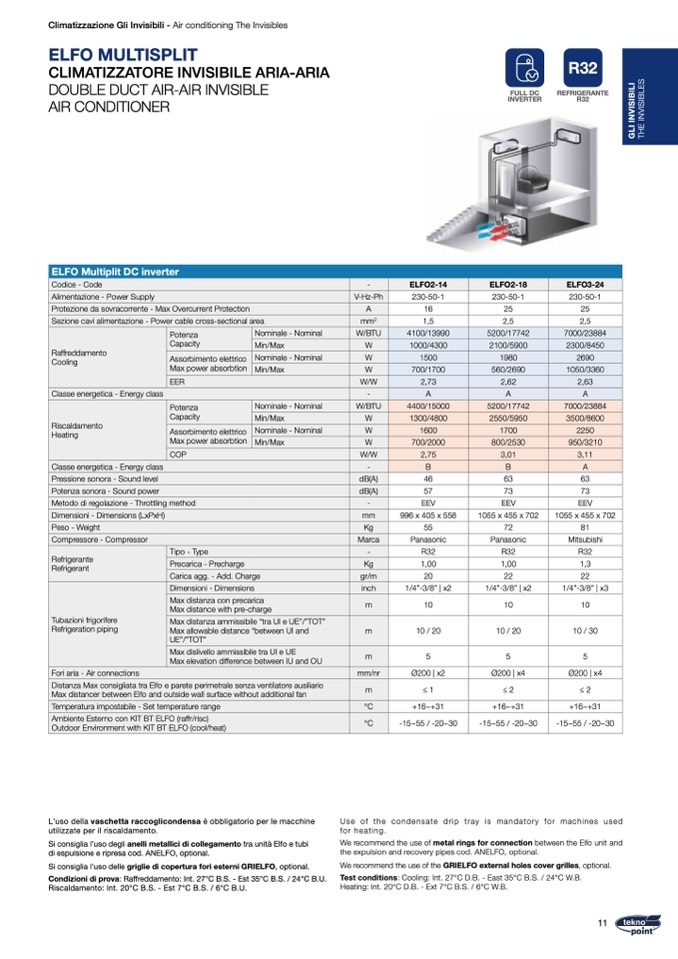

Climatizzazione Gli Invisibili - Air conditioning The Invisibles
ELFO MULTISPLIT
CLIMATIZZATORE INVISIBILE ARIA-ARIA
DOUBLE DUCT AIR-AIR INVISIBLE
AIR CONDITIONER
FULL DC
INVERTER
R32
REFRIGERANTE
R32
ELFO Multiplit DC inverter
Codice - Code
-
ELFO2-14
ELFO2-18
ELFO3-24
Alimentazione - Power Supply
V-Hz-Ph
230-50-1
230-50-1
230-50-1
Protezione da sovracorrente - Max Overcurrent Protection
Sezione cavi alimentazione - Power cable cross-sectional area
A
16
mm
2
1,5
25
2,5
25
2,5
Raffreddamento
Cooling
Potenza
Capacity
Nominale - Nominal
W/BTU
4100/13990
5200/17742
7000/23884
Min/Max
W
1000/4300
2100/5900
2300/8450
Assorbimento elettrico
Max power absorbtion
Nominale - Nominal
W
1500
1980
2690
Min/Max
W
700/1700
560/2690
1050/3360
EER
W/W
2,73
2,62
2,63
Classe energetica - Energy class
-
A
A
A
Riscaldamento
Heating
Potenza
Capacity
Nominale - Nominal
W/BTU
4400/15000
5200/17742
7000/23884
Min/Max
W
1300/4800
2550/5950
3500/8600
Assorbimento elettrico
Max power absorbtion
Nominale - Nominal
W
1600
1700
2250
Min/Max
W
700/2000
800/2530
950/3210
COP
W/W
2,75
3,01
3,11
Classe energetica - Energy class
-
B
B
A
Pressione sonora - Sound level
dB(A)
46
63
63
Potenza sonora - Sound power
dB(A)
57
73
73
Metodo di regolazione - Throttling method
-
EEV
EEV
EEV
Dimensioni - Dimensions (LxPxH)
mm
996 x 405 x 558
1055 x 455 x 702
1055 x 455 x 702
Peso - Weight
Kg
55
72
81
Compressore - Compressor
Marca
Panasonic
Panasonic
Mitsubishi
Refrigerante
Refrigerant
Tipo - Type
-
R32
R32
R32
Precarica - Precharge
Kg
1,00
1,00
1,3
Carica agg. - Add. Charge
gr/m
20
22
22
Tubazioni frigorifere
Refrigeration piping
Dimensioni - Dimensions
inch
1/4”-3/8” | x2
1/4”-3/8” | x2
1/4”-3/8” | x3
Max distanza con precarica
Max distance with pre-charge
m
10
10
10
Max distanza ammissibile “tra UI e UE”/”TOT”
Max allowable distance “between UI and
m
10 / 20
10 / 20
10 / 30
UE”/”TOT”
Max dislivello ammissibile tra UI e UE
Max elevation difference between IU and OU
m
5
5
5
Fori aria - Air connections
mm/nr
Ø200 | x2
Ø200 | x4
Ø200 | x4
Distanza Max consigliata tra Elfo e parete perimetrale senza ventilatore ausiliario
Max distancer between Elfo and outside wall surface without additional fan
m
≤1
≤2
≤2
Temperatura impostabile - Set temperature range
°C
+16~+31
+16~+31
+16~+31
Ambiente Esterno con KIT BT ELFO (raffr/risc)
Outdoor Environment with KIT BT ELFO (cool/heat)
°C
-15~55 / -20~30
-15~55 / -20~30
-15~55 / -20~30
L'uso della vaschetta raccoglicondensa è obbligatorio per le macchine
utilizzate per il riscaldamento.
Si consiglia l’uso degli anelli metallici di collegamento tra unità Elfo e tubi
di espulsione e ripresa cod. ANELFO, optional.
Si consiglia l'uso delle griglie di copertura fori esterni GRIELFO, optional.
Condizioni di prova: Raffreddamento: Int. 27°C B.S. - Est 35°C B.S. / 24°C B.U.
Riscaldamento: Int. 20°C B.S. - Est 7°C B.S. / 6°C B.U.
Use
for heating.
drip
tray
is
mandatory
for
machines used
of the condensate
We recommend the use of metal rings for connection between the Elfo unit and
the expulsion and recovery pipes cod. ANELFO, optional.
We recommend the use of the GRIELFO external holes cover grilles, optional.
Test conditions: Cooling: Int. 27°C D.B. - East 35°C B.S. / 24°C W.B.
Heating: Int. 20°C D.B. - Ext 7°C B.S. / 6°C W.B.
