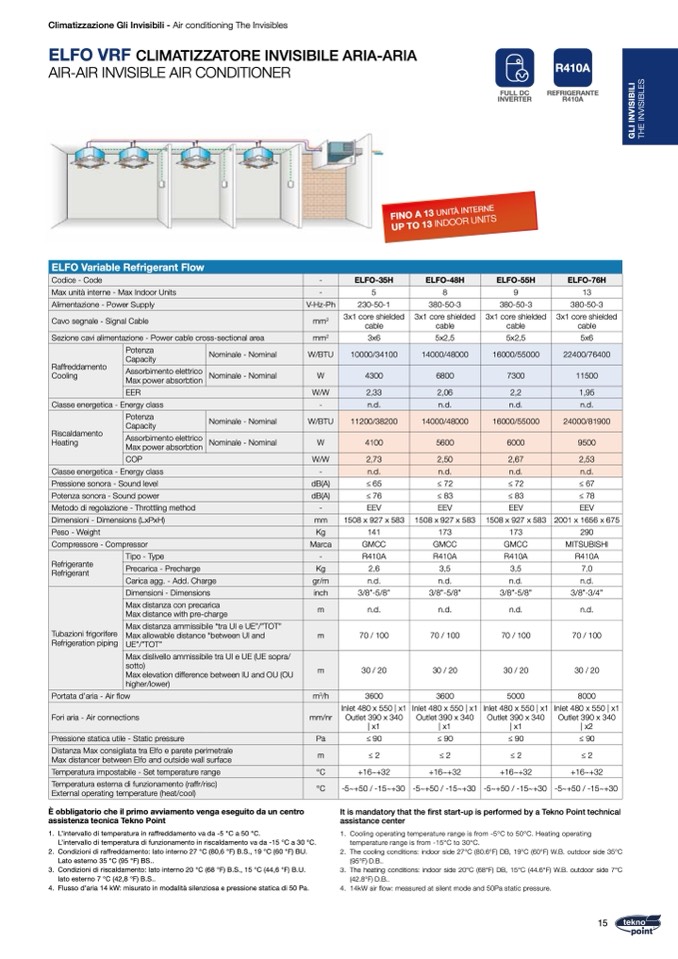

Climatizzazione Gli Invisibili - Air conditioning The Invisibles
ELFO VRF CLIMATIZZATORE INVISIBILE ARIA-ARIA
R410A
AIR-AIR INVISIBLE AIR CONDITIONER
FULL DC
INVERTER
REFRIGERANTE
R410A
FINO
A
13
UN
IT
À
INTE
RNE
UP
TO
13
INDO
OR
UN
ITS
ELFO Variable Refrigerant Flow
Codice - Code
-
ELFO-35H
ELFO-48H
ELFO-55H
ELFO-76H
Max unit
à interne - Max Indoor Units
-
5
8
9
13
Alimentazione - Power Supply
V-Hz-Ph
230-50-1
380-50-3
380-50-3
380-50-3
Cavo segnale - Signal Cable
mm
2
Sezione cavi alimentazione - Power cable cross-sectional area
mm
2
3x1 core shielded
cable
3x6
3x1 core shielded
cable
5x2,5
3x1 core shielded
cable
5x2,5
3x1 core shielded
cable
5x6
Raffreddamento
Cooling
Potenza
Capacity
Nominale - Nominal
W/BTU
10000/34100
14000/48000
16000/55000
22400/76400
Assorbimento elettrico
Max power absorbtion
Nominale - Nominal
W
4300
6800
7300
11500
EER
W/W
2,33
2,06
2,2
1,95
Classe energetica - Energy class
-
n.d.
n.d.
n.d.
n.d.
Riscaldamento
Heating
Potenza
Capacity
Nominale - Nominal
W/BTU
11200/38200
14000/48000
16000/55000
24000/81900
Assorbimento elettrico
Max power absorbtion
Nominale - Nominal
W
4100
5600
6000
9500
COP
W/W
2,73
2,50
2,67
2,53
Classe energetica - Energy class
-
n.d.
n.d.
n.d.
n.d.
Pressione sonora - Sound level
dB(A)
≤ 65
≤ 72
≤ 72
≤ 67
Potenza sonora - Sound power
dB(A)
≤ 76
≤ 83
≤ 83
≤ 78
Metodo di regolazione - Throttling method
-
EEV
EEV
EEV
EEV
Dimensioni - Dimensions (LxPxH)
mm
1508 x 927 x 583
1508 x 927 x 583
1508 x 927 x 583 2001 x 1656 x 675
Peso - Weight
Kg
141
173
173
290
Compressore - Compressor
Marca
GMCC
GMCC
GMCC
MITSUBISHI
Refrigerante
Refrigerant
Tipo - Type
-
R410A
R410A
R410A
R410A
Precarica - Precharge
Kg
2,6
3,5
3,5
7,0
Carica agg. - Add. Charge
gr/m
n.d.
n.d.
n.d.
n.d.
Tubazioni frigorifere
Refrigeration piping
Dimensioni - Dimensions
inch
3/8”-5/8”
3/8”-5/8”
3/8”-5/8”
3/8”-3/4”
Max distanza con precarica
Max distance with pre-charge
m
n.d.
n.d.
n.d.
n.d.
Max distanza ammissibile “tra UI e UE”/”TOT”
Max allowable distance “between UI and
m
70 / 100
UE”/”TOT”
70 / 100
70 / 100
70 / 100
Max dislivello ammissibile tra UI e UE (UE sopra/
sotto)
Max elevation difference between IU and OU (OU
higher/lower)
m
30 / 20
30 / 20
30 / 20
30 / 20
Portata d’aria - Air flow
m
3
/h
3600
3600
5000
8000
Inlet 480 x 550 | x1
Fori aria - Air connections
mm/nr
Outlet 390 x 340
| x1
Inlet 480 x 550 | x1
Outlet 390 x 340
| x1
Inlet 480 x 550 | x1
Outlet 390 x 340
| x1
Inlet 480 x 550 | x1
Outlet 390 x 340
| x2
Pressione statica utile - Static pressure
Pa
≤ 90
≤ 90
≤ 90
≤ 90
Distanza Max consigliata tra Elfo e parete perimetrale
Max distancer between Elfo and outside wall surface
m
≤2
≤2
≤2
≤ 2
Temperatura impostabile - Set temperature range
°C
+16~+32
+16~+32
+16~+32
+16~+32
Temperatura esterna di funzionamento (raffr/risc)
External operating temperature (heat/cool)
°C
-5~+50 / -15~+30
-5~+50 / -15~+30
-5~+50 / -15~+30 -5~+50 / -15~+30
È obbligatorio che il primo avviamento venga eseguito da un centro
assistenza tecnica Tekno Point
1. L’intervallo di temperatura in raffreddamento va da -5 °C a 50 °C.
L’intervallo di temperatura di funzionamento in riscaldamento va da -15 °C a 30 °C.
2. Condizioni di raffreddamento: lato interno 27 °C (80,6 °F) B.S., 19 °C (60 °F) BU.
Lato esterno 35 °C (95 °F) BS..
3. Condizioni di riscaldamento: lato interno 20 °C (68 °F) B.S., 15 °C (44,6 °F) B.U.
lato esterno 7 °C (42,8 °F) B.S..
4. Flusso d’aria 14 kW: misurato in modalità silenziosa e pressione statica di 50 Pa.
It is mandatory that the first start-up is performed by a Tekno Point technical
assistance center
1. Cooling operating temperature range is from -5°C to 50°C. Heating operating
temperature range is from -15°C to 30°C.
2. The cooling conditions: indoor side 27°C (80.6°F) DB, 19°C (60°F) W.B. outdoor side 35°C
(95°F) D.B..
3. The heating conditions: indoor side 20°C (68°F) DB, 15°C (44.6°F) W.B. outdoor side 7°C
(42.8°F) D.B..
4. 14kW air
flow: measured at silent mode and 50Pa static pressure.
