Climatizzazione Gli Invisibili - Air conditioning The Invisibles

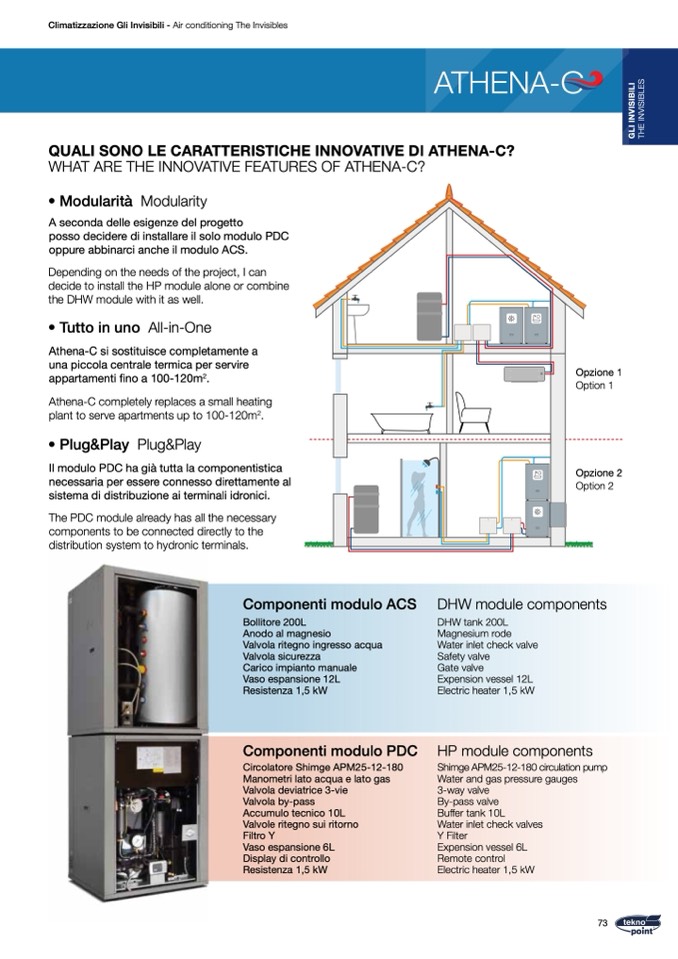

QUALI SONO LE CARATTERISTICHE INNOVATIVE DI ATHENA-C?

WHAT ARE THE INNOVATIVE FEATURES OF ATHENA-C?

• Modularit

à Modularity

A seconda delle esigenze del progetto

posso decidere di installare il solo modulo PDC

oppure abbinarci anche il modulo ACS.

Depending on the needs of the project, I can

decide to install the HP module alone or combine

the DHW module with it as well.

• Tutto in uno All-in-One

Athena-C si sostituisce completamente a

una piccola centrale termica per servire

appartamenti fino a 100-120m

2

.

Athena-C completely replaces a small heating

plant to serve apartments up to 100-120m

2

.

• Plug&Play Plug&Play

Il modulo PDC ha già tutta la componentistica

necessaria per essere connesso direttamente al

sistema di distribuzione ai terminali idronici.

The PDC module already has all the necessary

components to be connected directly to the

distribution system to hydronic terminals.

Opzione 1

Option 1

Opzione 2

Option 2

73

G

L

I

I

N

V

I

S

I

B

I

L

I

T

H

E

I

N

V

I

S

I

B

L

E

S

Componenti modulo ACS

Bollitore 200L

Anodo al magnesio

Valvola ritegno ingresso acqua

Valvola sicurezza

Carico impianto manuale

Vaso espansione 12L

Resistenza 1,5 kW

DHW module components

DHW tank 200L

Magnesium rode

Water inlet check valve

Safety valve

Gate valve

Expension vessel 12L

Electric heater 1,5 kW

Componenti modulo PDC

Circolatore Shimge APM25-12-180

Manometri lato acqua e lato gas

Valvola deviatrice 3-vie

Valvola by-pass

Accumulo tecnico 10L

Valvole ritegno sui ritorno

Filtro Y

Vaso espansione 6L

Display di controllo

Resistenza 1,5 kW

HP module components

Shimge APM25-12-180 circulation pump

Water and gas pressure gauges

3-way valve

By-pass valve

Buffer tank 10L

Water inlet check valves

Y Filter

Expension vessel 6L

Remote control

Electric heater 1,5 kW
