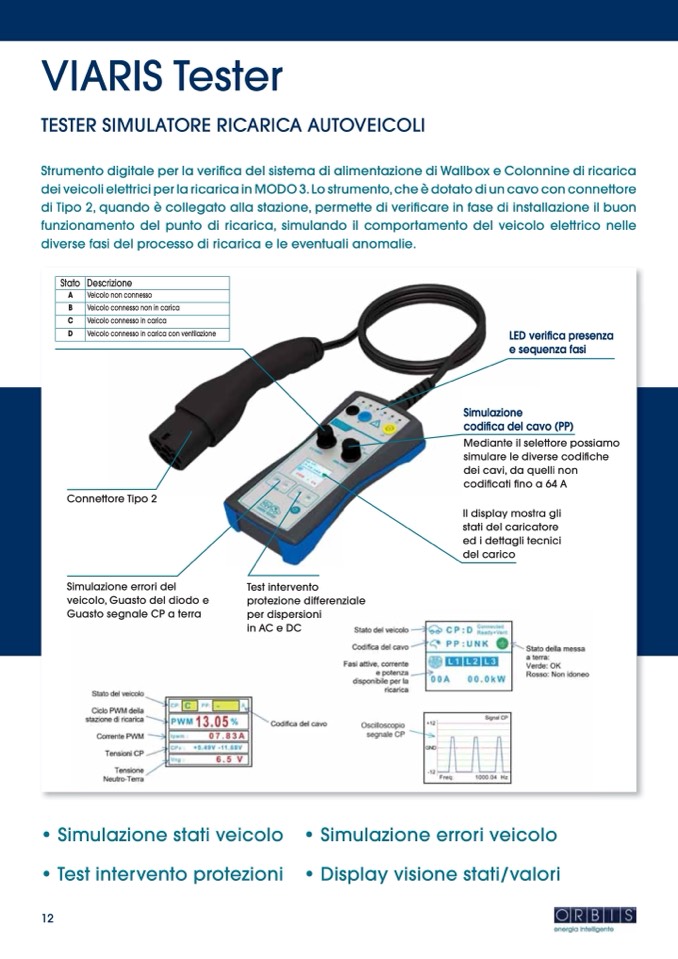

VIARIS Tester

TESTER SIMULATORE RICARICA AUTOVEICOLI

Strumento digitale per la verifica del sistema di alimentazione di Wallbox e Colonnine di ricarica

dei veicoli elettrici per la ricarica in MODO 3. Lo strumento, che è dotato di un cavo con connettore

di Tipo 2, quando è collegato alla stazione, permette di verificare in fase di installazione il buon

funzionamento del punto di ricarica, simulando il comportamento del veicolo elettrico nelle

diverse fasi del processo di ricarica e le eventuali anomalie.

Stato Descrizione

A

Veicolo non connesso

B

Veicolo connesso non in carica

C

Veicolo connesso in carica

D

Veicolo connesso in carica con ventilazione

LED verifica presenza

e sequenza fasi

Simulazione

codifica del cavo (PP)

Mediante il selettore possiamo

simulare le diverse codifiche

dei cavi, da quelli non

codificati fino a 64 A

Il display mostra gli

stati del caricatore

ed i dettagli tecnici

del carico

Connettore Tipo 2

Simulazione errori del

veicolo, Guasto del diodo e

Guasto segnale CP a terra

Test intervento

protezione differenziale

per dispersioni

in AC e DC

• Simulazione stati veicolo • Simulazione errori veicolo

• Test intervento protezioni • Display visione stati/valori

12
