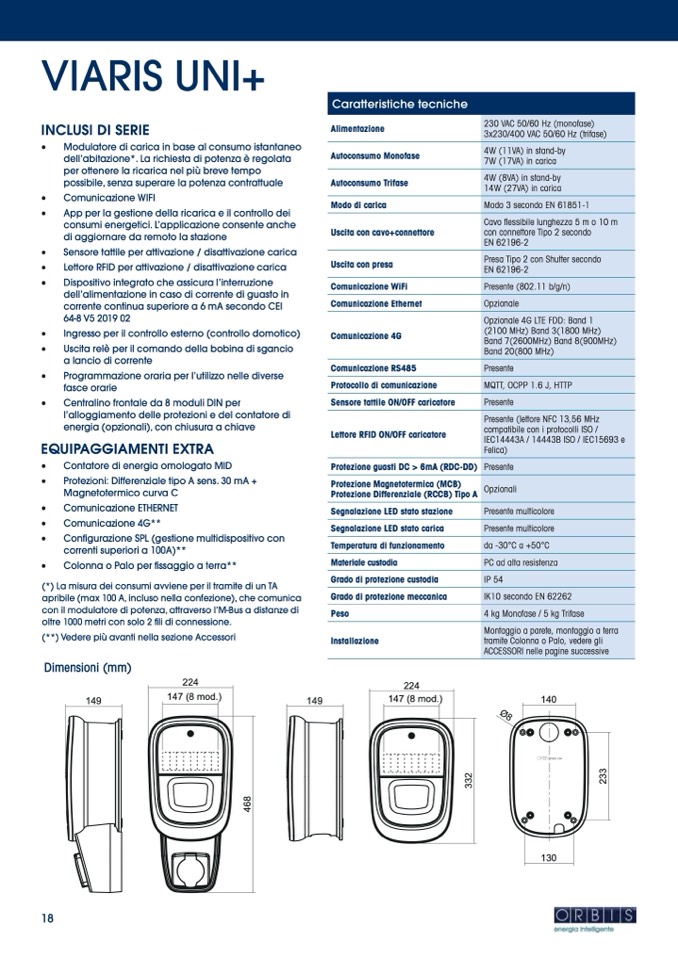

VIARIS UNI+

INCLUSI DI SERIE

• Modulatore di carica in base al consumo istantaneo

dell’abitazione*. La richiesta di potenza è regolata

per ottenere la ricarica nel più breve tempo

possibile, senza superare la potenza contrattuale

• Comunicazione WIFI

• App per la gestione della ricarica e il controllo dei

consumi energetici. L’applicazione consente anche

di aggiornare da remoto la stazione

• Sensore tattile per attivazione / disattivazione carica

• Lettore RFID per attivazione / disattivazione carica

• Dispositivo integrato che assicura l’interruzione

dell’alimentazione in caso di corrente di guasto in

corrente continua superiore a 6 mA secondo CEI

64-8 V5 2019 02

• Ingresso per il controllo esterno (controllo domotico)

• Uscita relè per il comando della bobina di sgancio

a lancio di corrente

• Programmazione oraria per l’utilizzo nelle diverse

fasce orarie

• Centralino frontale da 8 moduli DIN per

l’alloggiamento delle protezioni e del contatore di

energia (opzionali), con chiusura a chiave

EQUIPAGGIAMENTI EXTRA

• Contatore di energia omologato MID

• Protezioni: Differenziale tipo A sens. 30 mA +

Magnetotermico curva C

• Comunicazione ETHERNET

• Comunicazione 4G**

• Configurazione SPL (gestione multidispositivo con

correnti superiori a 100A)**

• Colonna o Palo per fissaggio a terra**

(*) La misura dei consumi avviene per il tramite di un TA

apribile (max 100 A, incluso nella confezione), che comunica

con il modulatore di potenza, attraverso l’M-Bus a distanze di

oltre 1000 metri con solo 2 fili di connessione.

(**) Vedere più avanti nella sezione Accessori

Caratteristiche tecniche

Alimentazione

Autoconsumo Monofase

Autoconsumo Trifase

Modo di carica

Uscita con cavo+connettore

Uscita con presa

Comunicazione WiFi

Comunicazione Ethernet

Comunicazione 4G

Comunicazione RS485

Protocollo di comunicazione

Sensore tattile ON/OFF caricatore

Lettore RFID ON/OFF caricatore

230 VAC 50/60 Hz (monofase)

3x230/400 VAC 50/60 Hz (trifase)

4W (11VA) in stand-by

7W (17VA) in carica

4W (8VA) in stand-by

14W (27VA) in carica

Modo 3 secondo EN 61851-1

Cavo flessibile lunghezza 5 m o 10 m

con connettore Tipo 2 secondo

EN 62196-2

Presa Tipo 2 con Shutter secondo

EN 62196-2

Presente (802.11 b/g/n)

Opzionale

Opzionale 4G LTE FDD: Band 1

(2100 MHz) Band 3(1800 MHz)

Band 7(2600MHz) Band 8(900MHz)

Band 20(800 MHz)

Presente

MQTT, OCPP 1.6 J, HTTP

Presente

Presente (lettore NFC 13,56 MHz

compatibile con i protocolli ISO /

IEC14443A / 14443B ISO / IEC15693 e

Felica)

Dimensioni (mm)

149

224

147 (8 mod.)

149

224

147 (8 mod.)

140

2

3

3

2

130

18

8

6

4

Protezione guasti DC > 6mA (RDC-DD)

Presente

Protezione Magnetotermica (MCB)

Opzionali

Protezione Differenziale (RCCB) Tipo A

Segnalazione LED stato stazione

Presente multicolore

Segnalazione LED stato carica

Presente multicolore

Temperatura di funzionamento

da -30°C a +50°C

Materiale custodia

PC ad alta resistenza

Grado di protezione custodia

IP 54

Grado di protezione meccanica

IK10 secondo EN 62262

Peso

4 kg Monofase / 5 kg Trifase

Montaggio a parete, montaggio a terra

Installazione

tramite Colonna o Palo, vedere gli

ACCESSORI nelle pagine successive

Ø8
