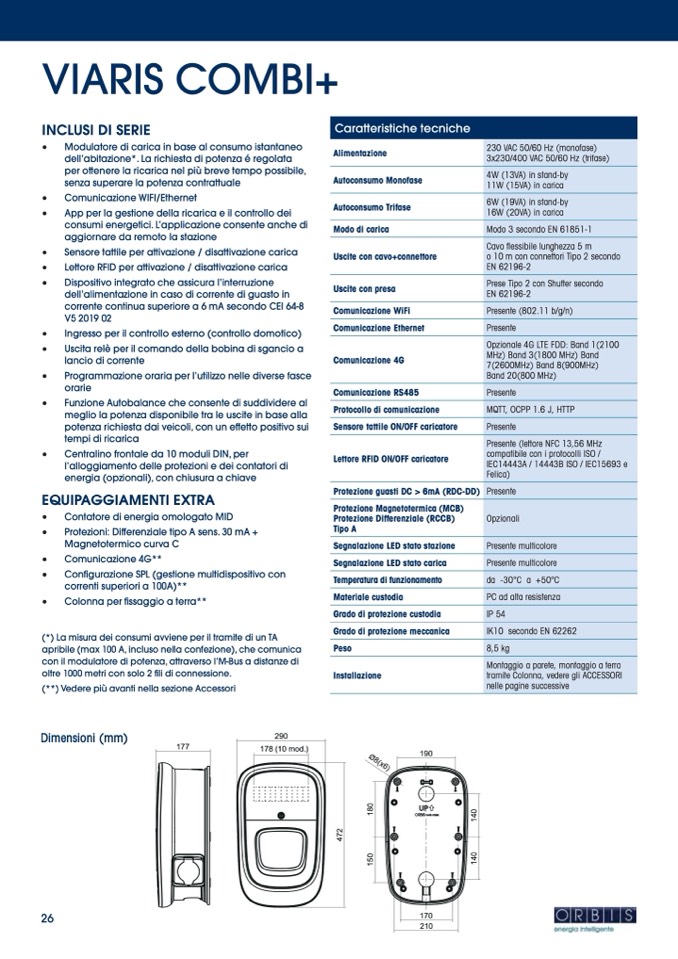

VIARIS COMBI+

INCLUSI DI SERIE

• Modulatore di carica in base al consumo istantaneo

dell’abitazione*. La richiesta di potenza é regolata

per ottenere la ricarica nel più breve tempo possibile,

senza superare la potenza contrattuale

• Comunicazione WIFI/Ethernet

• App per la gestione della ricarica e il controllo dei

consumi energetici. L’applicazione consente anche di

aggiornare da remoto la stazione

• Sensore tattile per attivazione / disattivazione carica

• Lettore RFID per attivazione / disattivazione carica

• Dispositivo integrato che assicura l’interruzione

dell’alimentazione in caso di corrente di guasto in

corrente continua superiore a 6 mA secondo CEI 64-8

V5 2019 02

• Ingresso per il controllo esterno (controllo domotico)

• Uscita relè per il comando della bobina di sgancio a

lancio di corrente

• Programmazione oraria per l’utilizzo nelle diverse fasce

orarie

• Funzione Autobalance che consente di suddividere al

meglio la potenza disponibile tra le uscite in base alla

potenza richiesta dai veicoli, con un effetto positivo sui

tempi di ricarica

• Centralino frontale da 10 moduli DIN, per

l’alloggiamento delle protezioni e dei contatori di

energia (opzionali), con chiusura a chiave

EQUIPAGGIAMENTI EXTRA

• Contatore di energia omologato MID

• Protezioni: Differenziale tipo A sens. 30 mA +

Magnetotermico curva C

• Comunicazione 4G**

• Configurazione SPL (gestione multidispositivo con

correnti superiori a 100A)**

• Colonna per fissaggio a terra**

(*) La misura dei consumi avviene per il tramite di un TA

apribile (max 100 A, incluso nella confezione), che comunica

con il modulatore di potenza, attraverso l’M-Bus a distanze di

oltre 1000 metri con solo 2 fili di connessione.

Caratteristiche tecniche

Alimentazione

Autoconsumo Monofase

Autoconsumo Trifase

Modo di carica

Uscite con cavo+connettore

Uscite con presa

Comunicazione WiFi

Comunicazione Ethernet

Comunicazione 4G

Comunicazione RS485

Protocollo di comunicazione

Sensore tattile ON/OFF caricatore

Lettore RFID ON/OFF caricatore

230 VAC 50/60 Hz (monofase)

3x230/400 VAC 50/60 Hz (trifase)

4W (13VA) in stand-by

11W (15VA) in carica

6W (19VA) in stand-by

16W (20VA) in carica

Modo 3 secondo EN 61851-1

Cavo flessibile lunghezza 5 m

o 10 m con connettori Tipo 2 secondo

EN 62196-2

Prese Tipo 2 con Shutter secondo

EN 62196-2

Presente (802.11 b/g/n)

Presente

Opzionale 4G LTE FDD: Band 1(2100

MHz) Band 3(1800 MHz) Band

7(2600MHz) Band 8(900MHz)

Band 20(800 MHz)

Presente

MQTT, OCPP 1.6 J, HTTP

Presente

Presente (lettore NFC 13,56 MHz

compatibile con i protocolli ISO /

IEC14443A / 14443B ISO / IEC15693 e

Felica)

(**) Vedere più avanti nella sezione Accessori

Dimensioni (mm)

177

290

178 (10 mod.)

2

7

4

0

5

1

26

170

210

Protezione guasti DC > 6mA (RDC-DD)

Presente

Protezione Magnetotermica (MCB)

Protezione Differenziale (RCCB)

Opzionali

Tipo A

Segnalazione LED stato stazione

Presente multicolore

Segnalazione LED stato carica

Presente multicolore

Temperatura di funzionamento

da -30°C a +50°C

Materiale custodia

PC ad alta resistenza

Grado di protezione custodia

IP 54

Grado di protezione meccanica

IK10 secondo EN 62262

Peso

8,5 kg

Montaggio a parete, montaggio a terra

Installazione tallazione

tramite Colonna, vedere gli ACCESSORI

nelle pagine successive

190

0

8

1

0

4

1

Ø8(x6)

0

4

1
