• Le saldature delle parti in pressione sono tutte
eseguite da personale qualificato ed approvato
secondo norme EN.
• Di moderna concezione e ad alto rendimento, questi
generatori sono progettati e realizzati nel rispetto
della Direttiva Europea 2014/68/UE (PED) e delle
pi
ù recenti norme nazionali ed europee in materia di
recipienti a pressione.
• Certificazione come insieme secondo Direttiva PED.
• L’ispezionabilit
à lato acqua
è garantita da un passo
uomo sul colmo caldaia e un passo mano nella parte
inferiore.
CERTIFICAZIONI
Marcatura CE secondo le Direttive
Apparecchi a pressione (2014/68/UE)
Bassa Tensione (2014/35/UE)
Compatibilità Elettromagnetica (2014/30/UE)
• The parts subject to pressure are all welded by
qualified and approved personnel, according to EN
standards.
• These modern-concept and high-efficiency generators
have been designed and developed in compliance
with European Directive 2014/68/UE (PED) and
the most recent national and European standards on
pressurised recipients.
• Certified as an assembly in accordance with the PED
Directive.
• The water circuit can be inspected through a manhole
at the top of the boiler and a hand opening ring at the
bottom.
CERTIFICATION
CE mark in accordance with the following directives
Pressure Equipment (2014/68/UE)
Low Voltage (2014/35/UE)
Electromagnetic Compatibility (2014/30/UE)

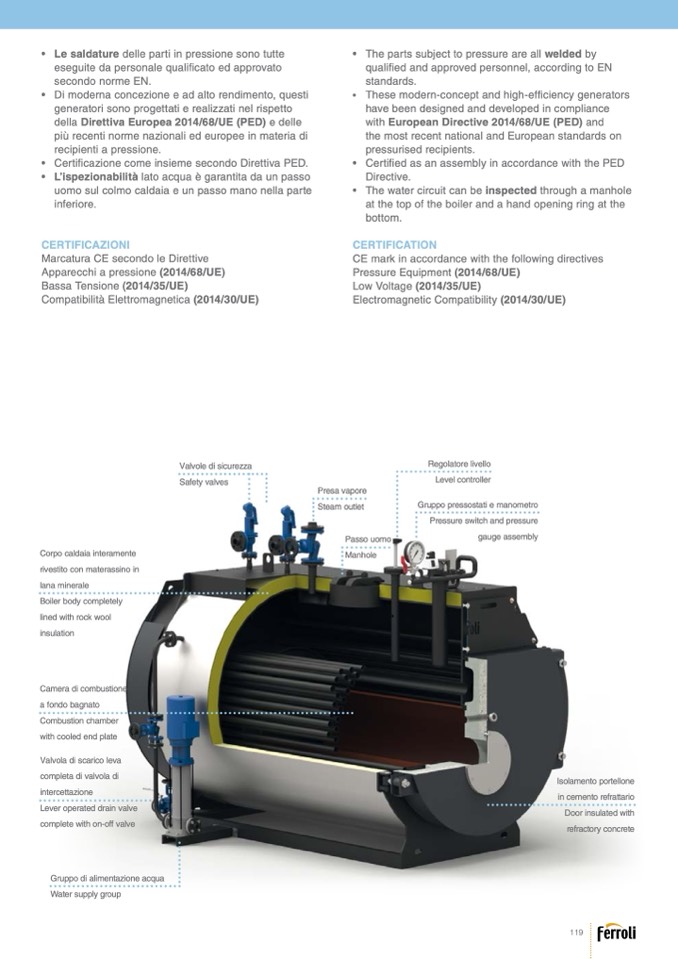

Valvole di sicurezza
Safety valves
Presa vapore
Steam outlet
Passo uomo
Manhole
Regolatore livello
Level controller
Gruppo pressostati e manometro
Pressure switch and pressure
gauge assembly
Corpo caldaia interamente
rivestito con materassino in
lana minerale
Boiler body completely
lined with rock wool
insulation
Camera di combustione
a fondo bagnato
Combustion chamber
with cooled end plate
Valvola di scarico leva
completa di valvola di
intercettazione
Lever operated drain valve
complete with on-off valve
Isolamento portellone
in cemento refrattario
Door insulated with
refractory concrete
119
Gruppo di alimentazione acqua
Water supply group
