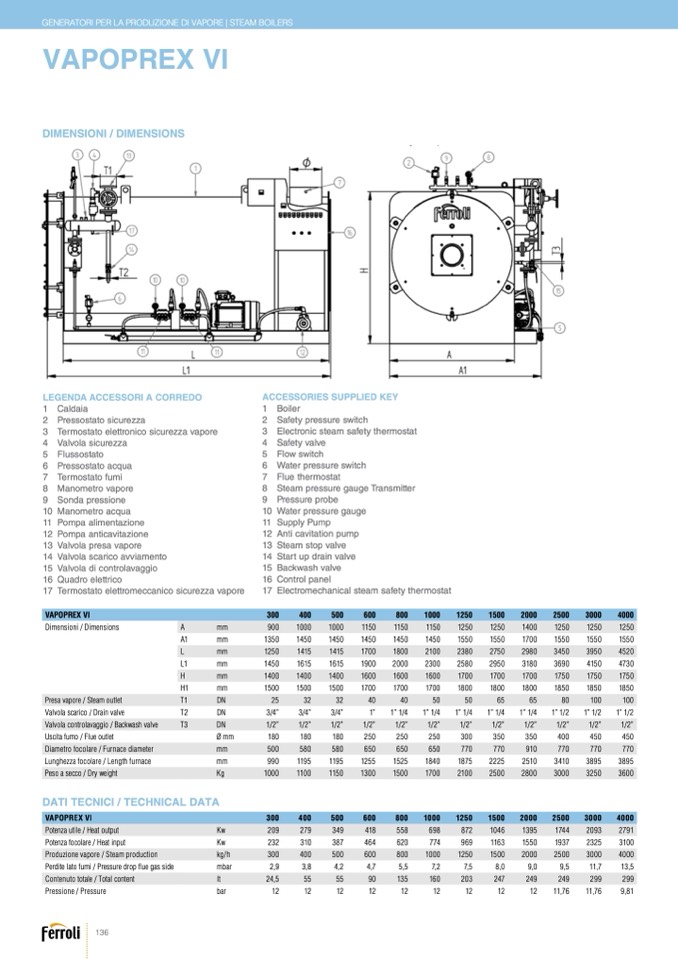

GENERATORI PER LA PRODUZIONE DI VAPORE | STEAM BOILERS
VAPOPREX VI
DIMENSIONI / DIMENSIONS
LEGENDA ACCESSORI A CORREDO
1 Caldaia
2 Pressostato sicurezza
3 Termostato elettronico sicurezza vapore
4 Valvola sicurezza
5 Flussostato
6 Pressostato acqua
7 Termostato fumi
8 Manometro vapore
9 Sonda pressione
10 Manometro acqua
11 Pompa alimentazione
12 Pompa anticavitazione
13 Valvola presa vapore
14 Valvola scarico avviamento
15 Valvola di controlavaggio
16 Quadro elettrico
17 Termostato elettromeccanico sicurezza vapore
VAPOPREX VI
300
400
500
600
800
1000
1250
1500
2000
2500
3000
4000
Dimensioni / Dimensions
A
mm
900
1000
1000
1150
1150
1150
1250
1250
1400
1250
1250
1250
A1
mm
1350
1450
1450
1450
1450
1450
1550
1550
1700
1550
1550
1550
L
mm
1250
1415
1415
1700
1800
2100
2380
2750
2980
3450
3950
4520
L1
mm
1450
1615
1615
1900
2000
2300
2580
2950
3180
3690
4150
4730
H
mm
1400
1400
1400
1600
1600
1600
1700
1700
1700
1750
1750
1750
H1
mm
1500
1500
1500
1700
1700
1700
1800
1800
1800
1850
1850
1850
Presa vapore / Steam outlet
T1
DN
25
32
32
40
40
50
50
65
65
80
100
100
Valvola scarico / Drain valve
T2
DN
3/4”
3/4”
3/4”
1”
1” 1/4
1” 1/4
1” 1/4
1” 1/4
1” 1/4
1”1/2
1”1/2
1”1/2
Valvola controlavaggio / Backwash valve
T3
DN
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
Uscita fumo / Flue outlet
Ø mm
180
180
180
250
250
250
300
350
350
400
450
450
Diametro focolare / Furnace diameter
mm
500
580
580
650
650
650
770
770
910
770
770
770
Lunghezza focolare / Length furnace
mm
990
1195
1195
1255
1525
1840
1875
2225
2510
3410
3895
3895
Peso a secco / Dry weight
Kg
1000
1100
1150
1300
1500
1700
2100
2500
2800
3000
3250
3600
DATI TECNICI / TECHNICAL DATA
VAPOPREX VI
300
400
500
600
800
1000
1250
1500
2000
2500
3000
4000
Potenza utile / Heat output
Kw
209
279
349
418
558
698
872
1046
1395
1744
2093
2791
Potenza focolare / Heat input
Kw
232
310
387
464
620
774
969
1163
1550
1937
2325
3100
Produzione vapore / Steam production
kg/h
300
400
500
600
800
1000
1250
1500
2000
2500
3000
4000
Perdite lato fumi / Pressure drop flue gas side
mbar
2,9
3,8
4,2
4,7
5,5
7,2
7,5
8,0
9,0
9,5
11,7
13,5
Contenuto totale / Total content
lt
24,5
55
55
90
135
160
203
247
249
249
299
299
Pressione / Pressure
bar
12
12
12
12
12
12
12
12
12
11,76
11,76
9,81
136
ACCESSORIES SUPPLIED KEY
1 Boiler
2 Safety pressure switch
3 Electronic steam safety thermostat
4 Safety valve
5 Flow switch
6 Water pressure switch
7 Flue thermostat
8 Steam pressure gauge Transmitter
9 Pressure probe
10 Water pressure gauge
11 Supply Pump
12 Anti cavitation pump
13 Steam stop valve
14 Start up drain valve
15 Backwash valve
16 Control panel
17 Electromechanical steam safety thermostat
