QUANDO NON È POSSIBILE
INSTALLARE PANNELLI SOLARI
Molto spesso ci si scontra con specifiche
problematiche impiantistiche, come
vincoli architettonici o urbanistici,
o difficoltà d'inserimento, dovute
ad un'esposizione insufficiente del
tetto che rende difficile l'utilizzo del
solare termico: HPdens rappresenta
la soluzione ideale anche in tutte
quelle situazioni dove non è possibile
installare pannelli solari, rispondendo
perfettamente alle nuove normative per
il risparmio energetico (D.Lgs n. 28 del 3
marzo 2011).

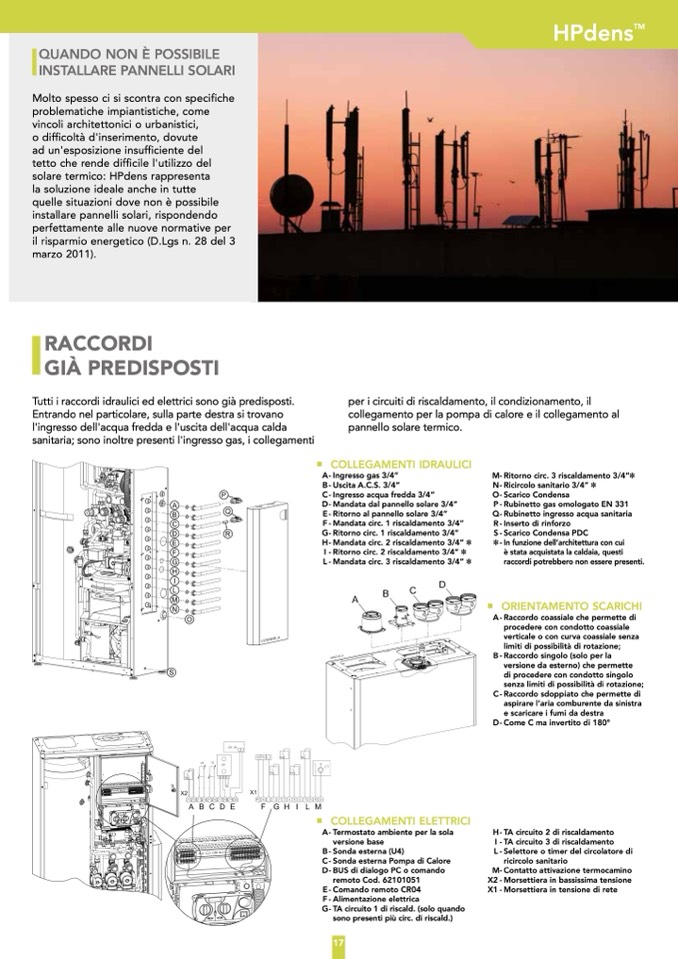

RACCORDI
GIÀ PREDISPOSTI
Tutti i raccordi idraulici ed elettrici sono già predisposti.
Entrando nel particolare, sulla parte destra si trovano
l'ingresso dell'acqua fredda e l'uscita dell'acqua calda
sanitaria; sono inoltre presenti l'ingresso gas, i collegamenti
HPdens
TM
per i circuiti di riscaldamento, il condizionamento, il
collegamento per la pompa di calore e il collegamento al
pannello solare termico.
COLLEGAMENTI IDRAULICI
A- Ingresso gas 3/4”
B - Uscita A.C.S. 3/4”
C - Ingresso acqua fredda 3/4”
D - Mandata dal pannello solare 3/4”
E - Ritorno al pannello solare 3/4”
F - Mandata circ. 1 riscaldamento 3/4”
G- Ritorno circ. 1 riscaldamento 3/4”
H- Mandata circ. 2 riscaldamento 3/4” ]
I - Ritorno circ. 2 riscaldamento 3/4” ]
L - Mandata circ. 3 riscaldamento 3/4” ]
M- Ritorno circ. 3 riscaldamento 3/4”]
N- Ricircolo sanitario 3/4” ]
O- Scarico Condensa
P - Rubinetto gas omologato EN 331
Q- Rubinetto ingresso acqua sanitaria
R - Inserto di rinforzo
S - Scarico Condensa PDC
]- In funzione dell’architettura con cui
è stata acquistata la caldaia, questi
raccordi potrebbero non essere presenti.
ORIENTAMENTO SCARICHI
A- Raccordo coassiale che permette di
procedere con condotto coassiale
verticale o con curva coassiale senza
limiti di possibilità di rotazione;
Raccordo singolo (solo per la
versione da esterno) che permette
di procedere con condotto singolo
senza limiti di possibilità di rotazione;
Raccordo sdoppiato che permette di
aspirare l’aria comburente da sinistra
e scaricare i fumi da destra
COLLEGAMENTI ELETTRICI
A- Termostato ambiente per la sola
versione base
B - Sonda esterna (U4)
C - Sonda esterna Pompa di Calore
D- BUS di dialogo PC o comando
remoto Cod. 62101051
E - Comando remoto CR04
F - Alimentazione elettrica
G- TA circuito 1 di riscald. (solo quando
sono presenti più circ. di riscald.)
B -
C -
D-
H-
I -
L -
M-
X2 -
X1 -
Come C ma invertito di 180°
TA circuito 2 di riscaldamento
TA circuito 3 di riscaldamento
Selettore o timer del circolatore di
ricircolo sanitario
Contatto attivazione termocamino
Morsettiera in bassissima tensione
Morsettiera in tensione di rete
