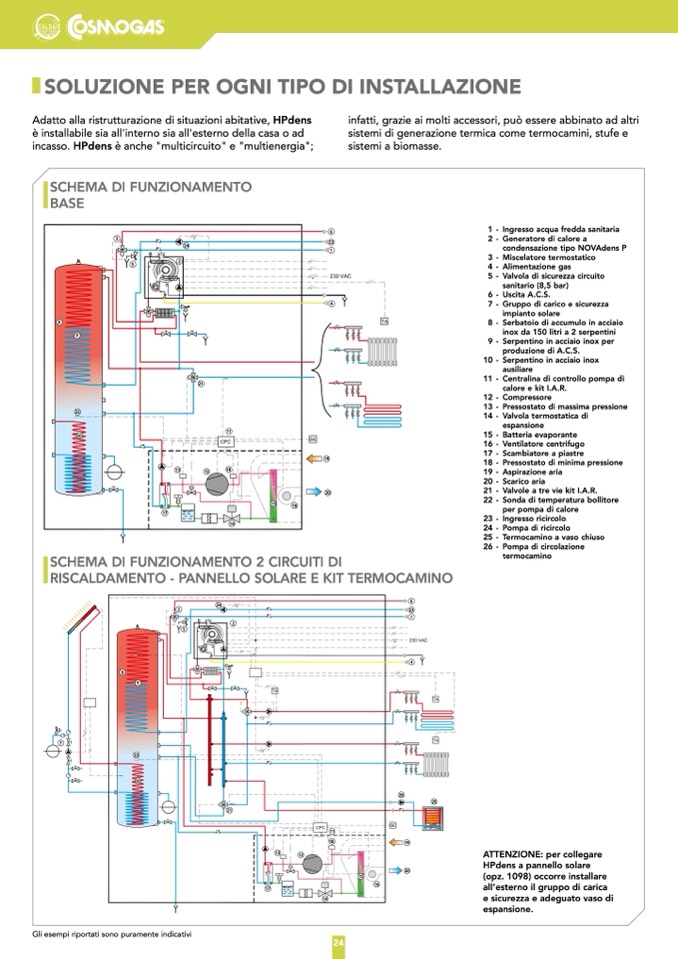

SOLUZIONE PER OGNI TIPO DI INSTALLAZIONE

Adatto alla ristrutturazione di situazioni abitative, HPdens

è installabile sia all'interno sia all'esterno della casa o ad

incasso. HPdens è anche "multicircuito" e "multienergia";

SCHEMA DI FUNZIONAMENTO

BASE

infatti, grazie ai molti accessori, può essere abbinato ad altri

sistemi di generazione termica come termocamini, stufe e

sistemi a biomasse.

8

9

22

10

11

7

8

9

22

10

4

26

25

19

Gli esempi riportati sono puramente indicativi

24

6

3

23

1-

2-

3 -

4 -

5 -

6 -

7-

8 -

9 -

10 -

11 -

12 -

13 -

14 -

15-

16 -

17 -

18 -

19 -

20 -

21-

22 -

23 -

24 -

25 -

26 -

Ingresso acqua fredda sanitaria

Generatore di calore a

condensazione tipo NOVAdens P

Miscelatore termostatico

Alimentazione gas

Valvola di sicurezza circuito

sanitario (8,5 bar)

Uscita A.C.S.

Gruppo di carico e sicurezza

impianto solare

Serbatoio di accumulo in acciaio

inox da 150 litri a 2 serpentini

Serpentino in acciaio inox per

produzione di A.C.S.

Serpentino in acciaio inox

ausiliare

Centralina di controllo pompa di

calore e kit I.A.R.

Compressore

Pressostato di massima pressione

Valvola termostatica di

espansione

Batteria evaporante

Ventilatore centrifugo

Scambiatore a piastre

Pressostato di minima pressione

Aspirazione aria

Scarico aria

Valvole a tre vie kit I.A.R.

Sonda di temperatura bollitore

per pompa di calore

Ingresso ricircolo

Pompa di ricircolo

Termocamino a vaso chiuso

Pompa di circolazione

termocamino

5

24

2

21

1

4

13

12

18

17

14

SCHEMA DI FUNZIONAMENTO 2 CIRCUITI DI

RISCALDAMENTO - PANNELLO SOLARE E KIT TERMOCAMINO

15

16

6

3

23

1

5

24

2

21

13

17

12

ATTENZIONE: per collegare

HPdens a pannello solare

(opz. 1098) occorre installare

all’esterno il gruppo di carica

e sicurezza e adeguato vaso di

espansione.

19

14

20

11

18

15

20

16
