SOLUZIONE PER OGNI TIPO DI INSTALLAZIONE

Adatto alla ristrutturazione di situazioni abitative, SOLARfryo

è installabile sia all'interno sia all'esterno della casa o ad

incasso. SOLARfryo è anche "multicircuito" grazie ai molti

accessori con i quali può essere collegato all'impianto di

riscaldamento, condizionamento e ricircolo.

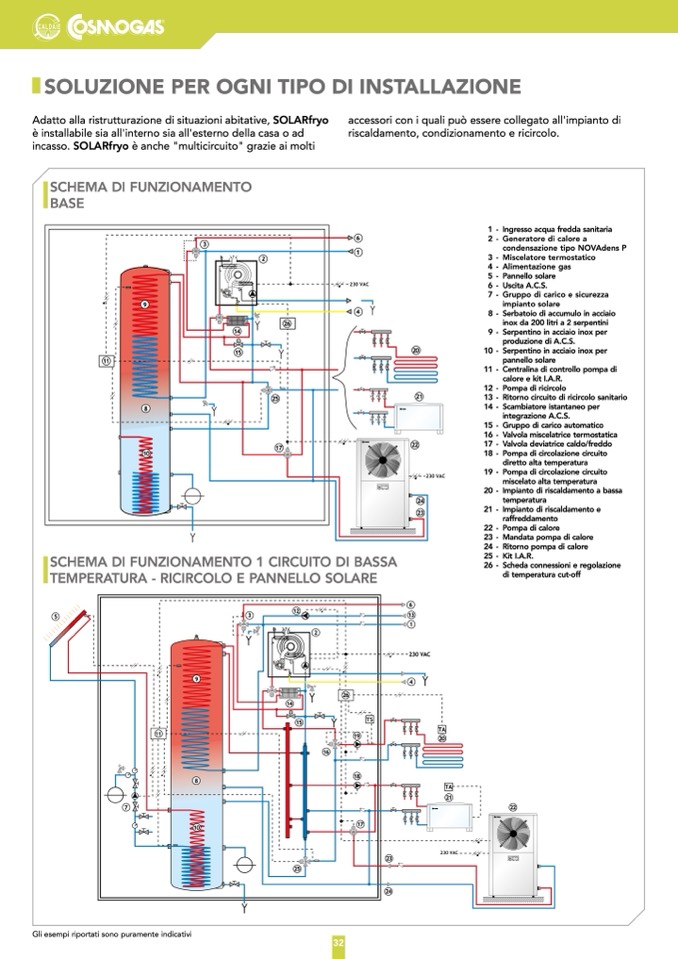

SCHEMA DI FUNZIONAMENTO

BASE

11

9

8

10

2

26

3

6

1

4

1 -

2-

3-

4 -

5 -

6 -

7 -

8 -

9-

10-

11 -

12 -

13-

14 -

15 -

16 -

17-

18-

19 -

20 -

21 -

22 -

23 -

24 -

25 -

26-

Ingresso acqua fredda sanitaria

Generatore di calore a

condensazione tipo NOVAdens P

Miscelatore termostatico

Alimentazione gas

Pannello solare

Uscita A.C.S.

Gruppo di carico e sicurezza

impianto solare

Serbatoio di accumulo in acciaio

inox da 200 litri a 2 serpentini

Serpentino in acciaio inox per

produzione di A.C.S.

Serpentino in acciaio inox per

pannello solare

Centralina di controllo pompa di

calore e kit I.A.R.

Pompa di ricircolo

Ritorno circuito di ricircolo sanitario

Scambiatore istantaneo per

integrazione A.C.S.

Gruppo di carico automatico

Valvola miscelatrice termostatica

Valvola deviatrice caldo/freddo

Pompa di circolazione circuito

diretto alta temperatura

Pompa di circolazione circuito

miscelato alta temperatura

Impianto di riscaldamento a bassa

temperatura

Impianto di riscaldamento e

raffreddamento

Pompa di calore

Mandata pompa di calore

Ritorno pompa di calore

Kit I.A.R.

Scheda connessioni e regolazione

di temperatura cut-off

SCHEMA DI FUNZIONAMENTO 1 CIRCUITO DI BASSA

TEMPERATURA - RICIRCOLO E PANNELLO SOLARE

Gli esempi riportati sono puramente indicativi

32

11

26

TS

18

TA

20

9

2

14

15

1

230 VAC

4

14

15

20

21

24

23

6

5

3

1

2

13

25

17

22

8

7

22

10

17

25

19

16

23

24

TA

21
