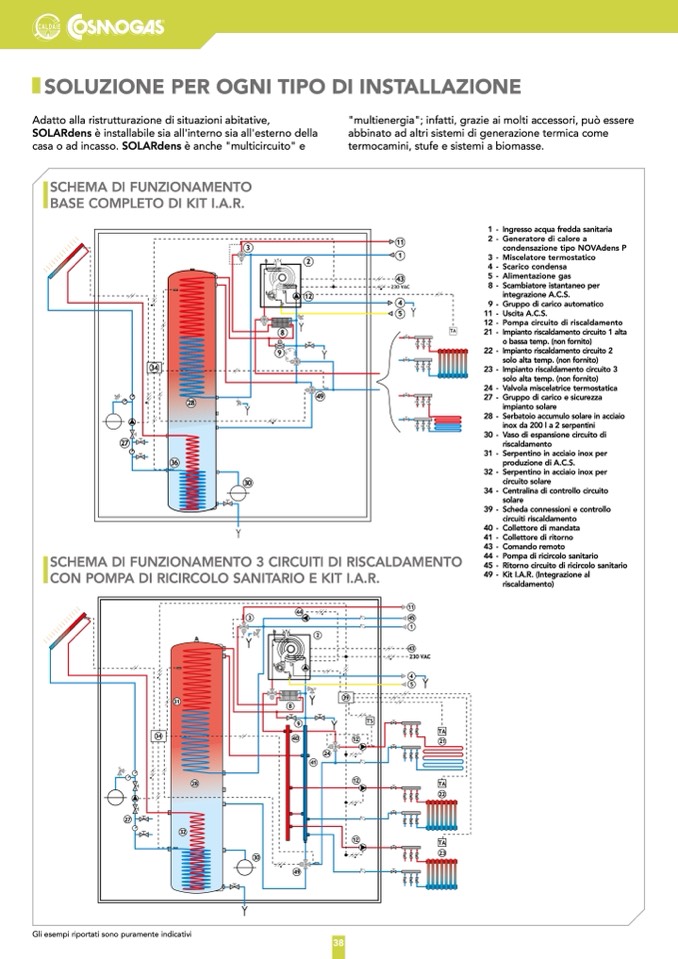

SOLUZIONE PER OGNI TIPO DI INSTALLAZIONE

Adatto alla ristrutturazione di situazioni abitative,

SOLARdens è installabile sia all'interno sia all'esterno della

casa o ad incasso. SOLARdens è anche "multicircuito" e

"multienergia"; infatti, grazie ai molti accessori, può essere

abbinato ad altri sistemi di generazione termica come

termocamini, stufe e sistemi a biomasse.

SCHEMA DI FUNZIONAMENTO

BASE COMPLETO DI KIT I.A.R.

Gli esempi riportati sono puramente indicativi

38

34

28

27

36

49

27

31

34

32

8

39

TS

3

11

1

43

4

5

1 -

2-

3 -

4 -

5 -

8 -

9 -

11-

12 -

21-

22 -

23 -

24 -

27-

28 -

30 -

31 -

32 -

34 -

39 -

40 -

41 -

43 -

44 -

45-

49 -

Ingresso acqua fredda sanitaria

Generatore di calore a

condensazione tipo NOVAdens P

Miscelatore termostatico

Scarico condensa

Alimentazione gas

Scambiatore istantaneo per

integrazione A.C.S.

Gruppo di carico automatico

Uscita A.C.S.

Pompa circuito di riscaldamento

Impianto riscaldamento circuito 1 alta

o bassa temp. (non fornito)

Impianto riscaldamento circuito 2

solo alta temp. (non fornito)

Impianto riscaldamento circuito 3

solo alta temp. (non fornito)

Valvola miscelatrice termostatica

Gruppo di carico e sicurezza

impianto solare

Serbatoio accumulo solare in acciaio

inox da 200 l a 2 serpentini

Vaso di espansione circuito di

riscaldamento

Serpentino in acciaio inox per

produzione di A.C.S.

Serpentino in acciaio inox per

circuito solare

Centralina di controllo circuito

solare

Scheda connessioni e controllo

circuiti riscaldamento

Collettore di mandata

Collettore di ritorno

Comando remoto

Pompa di ricircolo sanitario

Ritorno circuito di ricircolo sanitario

Kit I.A.R. (Integrazione al

riscaldamento)

30

SCHEMA DI FUNZIONAMENTO 3 CIRCUITI DI RISCALDAMENTO

CON POMPA DI RICIRCOLO SANITARIO E KIT I.A.R.

8

9

2

12

11

3

45

1

30

49

44

2

9

40

12

TA

21

24

41

28

12

TA

22

12

TA

23

43

230 VAC

4

5
