pressione (mCE)

6

5

4

3

2

1

0

300

4kW

500

700

6kW

La zona di funzionamento consigliata,

tra delta T 7K e 5K, è rappresentata

in grassetto sulle curve (7 °C - 35 °C)

8kW

1100

1300

1500

portata (l/h)

900

2

7. Filtro

8. Cartuccia antigelo

9. Generatore combi (non incluso)

4

5

7

8

3

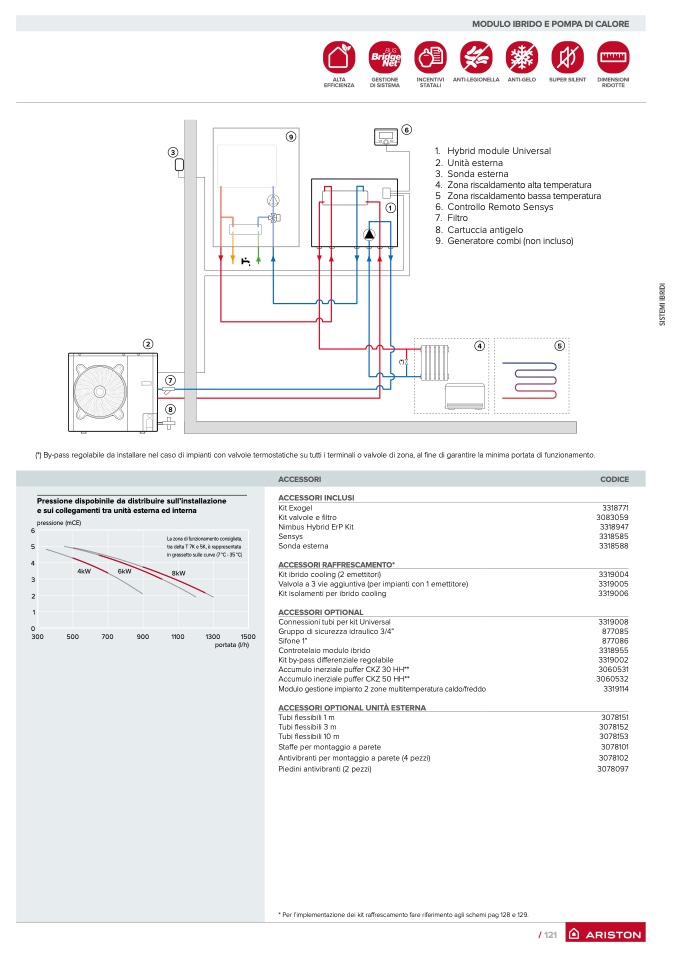

1. Hybrid module Universal

2. Unità esterna

3. Sonda esterna

4. Zonariscaldamentoaltatemperatura

5 Zonariscaldamentobassatemperatura

6. Controllo Remoto Sensys

9

6

(*) By-pass regolabile da installare nel caso di impianti con valvole termostatiche su tutti i terminali o valvole di zona, al fine di garantire la minima portata di funzionamento.

Pressione dispobinile da distribuire sull’installazione

e sui collegamenti tra unità esterna ed interna

ACCESSORI

ACCESSORI INCLUSI

Kit Exogel

Kit valvole e filtro

Nimbus Hybrid ErP Kit

Sensys

Sonda esterna

ACCESSORI RAFFRESCAMENTO*

Kit ibrido cooling (2 emettitori)

Valvola a 3 vie aggiuntiva (per impianti con 1 emettitore)

Kit isolamenti per ibrido cooling

ACCESSORI OPTIONAL

Connessioni tubi per kit Universal

Gruppo di sicurezza idraulico 3/4”

Sifone 1”

Controtelaio modulo ibrido

Kit by-pass differenziale regolabile

Accumulo inerziale puffer CKZ 30 HH**

Accumulo inerziale puffer CKZ 50 HH**

Modulo gestione impianto 2 zone multitemperatura caldo/freddo

ACCESSORI OPTIONAL UNITÀ ESTERNA

Tubi flessibili 1 m

Tubi flessibili 3 m

Tubi flessibili 10 m

Staffe per montaggio a parete

Antivibranti per montaggio a parete (4 pezzi)

Piedini antivibranti (2 pezzi)

* Per l’implementazione dei kit raffrescamento fare riferimento agli schemi pag 128 e 129.

CODICE

3318771

3083059

3318947

3318585

3318588

3319004

3319005

3319006

3319008

877085

877086

3318955

3319002

3060531

3060532

3319114

3078151

3078152

3078153

3078101

3078102

3078097

1

(*)

MODULO IBRIDO E POMPA DI CALORE

S

I

S

T

E

M

I

I

B

R

I

D

I

/ 121
