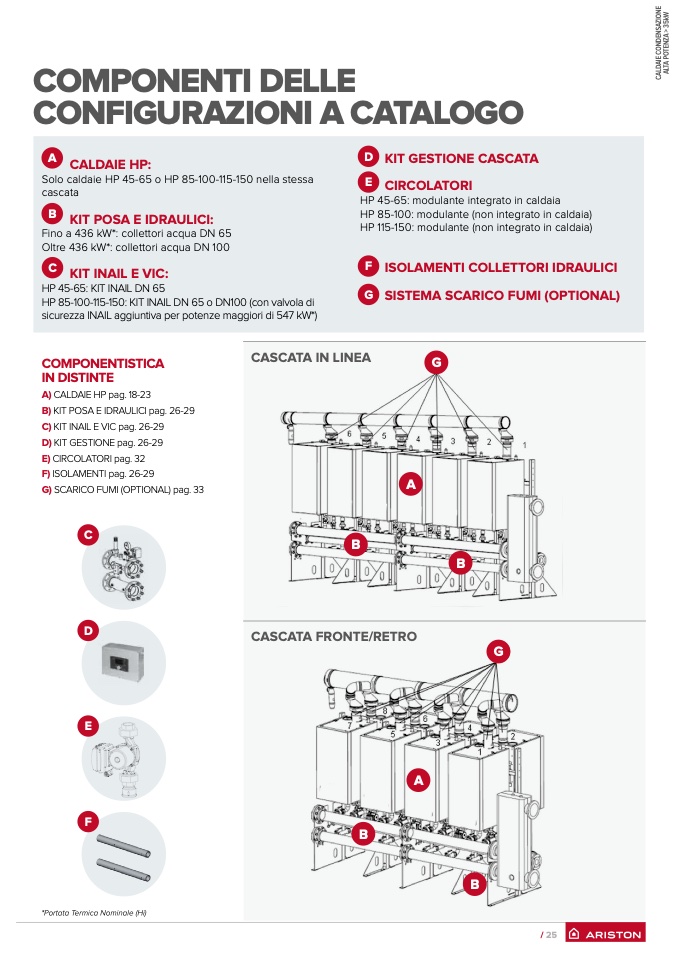

COMPONENTI DELLE

CONFIGURAZIONI A CATALOGO

A

CALDAIE HP:

Solo caldaie HP 45-65 o HP 85-100-115-150 nella stessa

cascata

B

KIT POSA E IDRAULICI:

Fino a 436 kW*: collettori acqua DN 65

Oltre 436 kW*: collettori acqua DN 100

C

KIT INAIL E VIC:

HP 45-65: KIT INAIL DN 65

HP 85-100-115-150: KIT INAIL DN 65 o DN100 (con valvola di

sicurezza INAIL aggiuntiva per potenze maggiori di 547 kW*)

D KIT GESTIONE CASCATA

E CIRCOLATORI

HP 45-65: modulante integrato in caldaia

HP 85-100: modulante (non integrato in caldaia)

HP 115-150: modulante (non integrato in caldaia)

COMPONENTISTICA

IN DISTINTE

A) CALDAIE HP pag. 18-23

B) KIT POSA E IDRAULICI pag. 26-29

C) KIT INAIL E VIC pag. 26-29

D) KIT GESTIONE pag. 26-29

E) CIRCOLATORI pag. 32

F) ISOLAMENTI pag. 26-29

G) SCARICO FUMI (OPTIONAL) pag. 33

C

D

E

F

CASCATA IN LINEA

G

*Portata Termica Nominale (Hi)

B

CASCATA FRONTE/RETRO

B

G

F

G

ISOLAMENTI COLLETTORI IDRAULICI

SISTEMA SCARICO FUMI (OPTIONAL)

A

B

A

B
