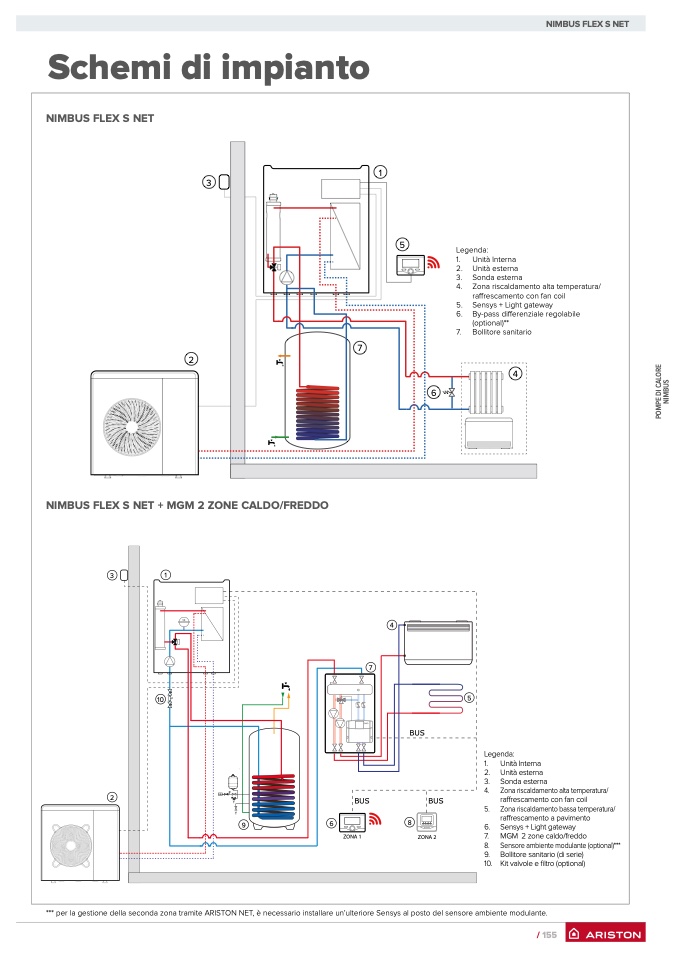

Schemi di impianto

NIMBUS FLEX S NET

2

3

1

5

7

Legenda:

1.

2.

3.

4.

5.

6.

7.

Unità Interna

Unità esterna

Sonda esterna

Zona riscaldamento alta temperatura/

raffrescamento con fan coil

Sensys + Light gateway

By-pass differenziale regolabile

(optional)**

Bollitore sanitario

4

NIMBUS FLEX S NET

P

O

M

P

E

D

I

C

A

L

O

R

E

N

I

M

B

U

S

NIMBUS FLEX S NET + MGM 2 ZONE CALDO/FREDDO

3

1

10

2

*** per la gestione della seconda zona tramite ARISTON NET, è necessario installare un’ulteriore Sensys al posto del sensore ambiente modulante.

VE

9

BUS

6

8

ZONA 1

BUS

ZONA 2

Legenda:

1.

Unità Interna

2. Unità esterna

3. Sonda esterna

4.

Zona riscaldamento alta temperatura/

raffrescamento con fan coil

5.

Zona riscaldamento bassa temperatura/

raffrescamento a pavimento

6. Sensys + Light gateway

7.

MGM 2 zone caldo/freddo

8.

Sensore ambiente modulante (optional)***

9. Bollitore sanitario (di serie)

10. Kit valvole e filtro (optional)

4

7

BUS

6

5
