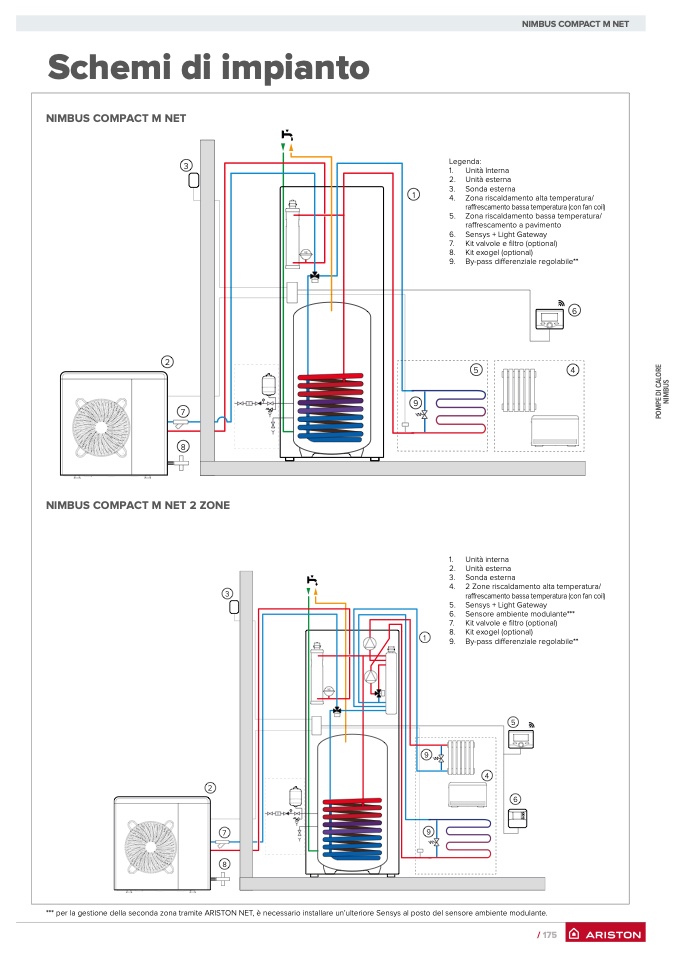

Schemi di impianto

NIMBUS COMPACT M NET

3

Legenda:

1.

Unità Interna

2. Unità esterna

3. Sonda esterna

4. Zona riscaldamento alta temperatura/

raffrescamento bassa temperatura (con fan coil)

5. Zona riscaldamento bassa temperatura/

raffrescamento a pavimento

6. Sensys + Light Gateway

7.

Kit valvole e filtro (optional)

8. Kit exogel (optional)

9. By-pass differenziale regolabile**

6

5

4

2

7

8

NIMBUS COMPACT M NET 2 ZONE

3

9

2

5

4

6

VE

7

9

8

*** per la gestione della seconda zona tramite ARISTON NET, è necessario installare un’ulteriore Sensys al posto del sensore ambiente modulante.

VE

1

1

9

1.

Unità interna

2. Unità esterna

3. Sonda esterna

4. 2 Zone riscaldamento alta temperatura/

raffrescamento bassa temperatura (con fan coil)

5. Sensys + Light Gateway

6. Sensore ambiente modulante***

7.

Kit valvole e filtro (optional)

8. Kit exogel (optional)

9. By-pass differenziale regolabile**

NIMBUS COMPACT M NET

P

O

M

P

E

D

I

C

A

L

O

R

E

N

I

M

B

U

S

/ 175
