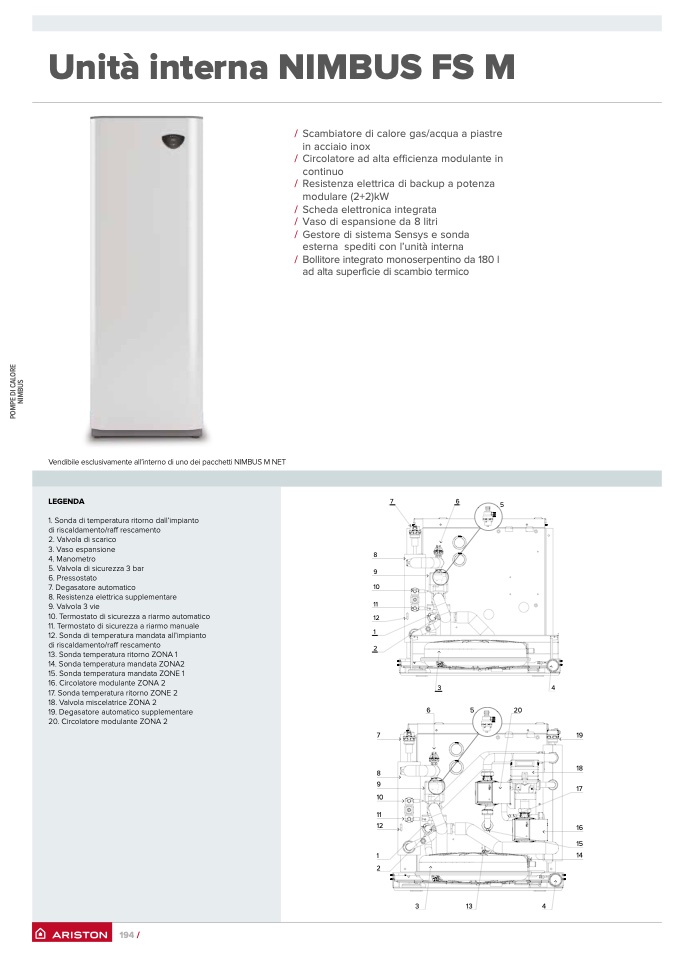

Unità interna NIMBUS FS M
Vendibile esclusivamente all’interno di uno dei pacchetti NIMBUS M NET
LEGENDA
1. Sonda di temperatura ritorno dall’impianto
di riscaldamento/raff rescamento
2. Valvola di scarico
3. Vaso espansione
4. Manometro
5. Valvola di sicurezza 3 bar
6. Pressostato
7. Degasatore automatico
8. Resistenza elettrica supplementare
9. Valvola 3 vie
10. Termostato di sicurezza a riarmo automatico
11. Termostato di sicurezza a riarmo manuale
12. Sonda di temperatura mandata all’impianto
di riscaldamento/raff rescamento
13. Sonda temperatura ritorno ZONA 1
14. Sonda temperatura mandata ZONA2
15. Sonda temperatura mandata ZONE 1
16. Circolatore modulante ZONA 2
17. Sonda temperatura ritorno ZONE 2
18. Valvola miscelatrice ZONA 2
19. Degasatore automatico supplementare
20. Circolatore modulante ZONA 2
7
6
5
194 /
/ Scambiatore di calore gas/acqua a piastre
in acciaio inox
/ Circolatore ad alta efficienza modulante in
continuo
/ Resistenza elettrica di backup a potenza
modulare (2+2)kW
/ Scheda elettronica integrata
/ Vaso di espansione da 8 litri
/ Gestore di sistema Sensys e sonda
esterna spediti con l’unità interna
/ Bollitore integrato monoserpentino da 180 l
ad alta superficie di scambio termico
P
O
M
P
E
D
I
C
A
L
O
R
E
N
I
M
B
U
S
8
9
10
11
12
1
2
7
8
9
10
11
12
1
2
3
4
6
5
20
3
13
4
19
18
17
16
15
14
